Znak A-5 „skrzyżowanie dróg” 750 mm – mały (M), folia 1 TYP (RA1)

Ostrzeżenie przed skrzyżowaniem dróg równorzędnych. Wybierz wariant: 0 lub 2 uchwyty.

Znak drogowy A-5 „skrzyżowanie dróg” ostrzega o zbliżaniu się do skrzyżowania dróg równorzędnych. Prezentowany wariant ma bok o długości 750 mm, należy do grupy wielkości małej (M) i posiada lico z folii odblaskowej I generacji – 1 TYP (RA1).

Tarcza wykonana jest ze stali ocynkowanej o grubości 1,25 mm, z podwójnie zaginaną krawędzią i szarym wykończeniem tyłu. Przy zakupie wybierz sam znak – 0 uchwytów albo znak z 2 uchwytami montażowymi.

Uchwyty montażowe – wybór przy zakupie

A-5 „skrzyżowanie dróg” ostrzega o skrzyżowaniu dróg równorzędnych, na którym pierwszeństwo nie jest określone znakami. Pomaga kierowcy wcześniej rozpoznać skrzyżowanie i zwrócić uwagę na pojazdy nadjeżdżające z innych kierunków.

Tarcza ma żółte tło, czerwoną obwódkę i czarny symbol skrzyżowania. A-5 nie informuje o poruszaniu się drogą z pierwszeństwem. Przy doborze znaku należy uwzględnić rzeczywistą organizację ruchu.

Znak służy do wcześniejszego ostrzegania o skrzyżowaniu dróg równorzędnych. Jest istotny zwłaszcza tam, gdzie kierowca może zbyt późno zauważyć skrzyżowanie lub błędnie zakładać, że jedzie drogą z pierwszeństwem.

• uprzedza o zbliżaniu się do skrzyżowania dróg równorzędnych,
• zwraca uwagę na ruch z pozostałych wlotów,
• pomaga ograniczyć jazdę „na pamięć” i wcześniej ocenić sytuację na skrzyżowaniu.

Wariant 750 mm RA1 dobierz do wymagań konkretnej lokalizacji. Symbol, wielkość tarczy, rodzaj folii oraz miejsce ustawienia powinny odpowiadać projektowi organizacji ruchu.

Wymiar 750 mm oznacza długość boku trójkątnej tarczy. Znak należy do grupy wielkości małej (M).

Przed zakupem sprawdź rozmiar wskazany w dokumentacji oznakowania. Sama lokalizacja w obszarze zabudowanym lub na drodze lokalnej nie przesądza o właściwym formacie. Jeżeli projekt przewiduje większą tarczę, wybierz odpowiedni wariant produktu.

Lico wykonano z folii odblaskowej I generacji – 1 TYP (RA1). Powierzchnia odblaskowa odbija światło reflektorów w kierunku jego źródła, wspomagając widoczność oznakowania po zmroku.

Prezentowany produkt dotyczy wersji RA1. Rodzaj folii należy dopasować do wymagań dokumentacji, niezależnie od wybranego rozmiaru tarczy.

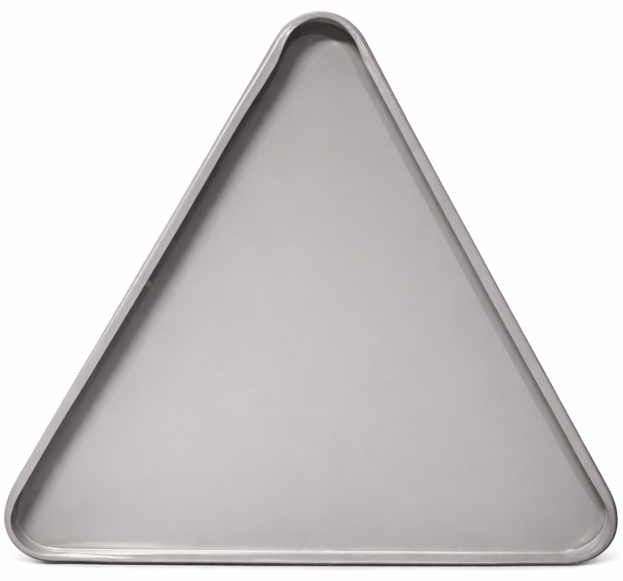

Tarcza A-5 wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Tył znaku jest malowany na szaro, a krawędź podwójnie zaginana na całym obwodzie.

Wyoblony brzeg usztywnia tarczę i umożliwia zastosowanie uchwytów mocujących za jej krawędzie. Mocowania należy dopasować do podkładu oraz średnicy słupka.

Grafika przedstawia przykładowy sposób mocowania tarczy znaku na słupku. Uchwyty są dołączane po wybraniu wariantu z 2 uchwytami. Wariant 0 uchwytów obejmuje samą tarczę A-5.

Słupek dobierz do tarczy o boku 750 mm, miejsca ustawienia oraz sposobu osadzenia. Sprawdź również dopasowanie uchwytów do jego średnicy.

• Wysokość: uwzględnij położenie dolnej krawędzi znaku, wysokość tarczy i część słupka przeznaczoną do osadzenia.
• Mocowanie: dobierz uchwyty odpowiednie do średnicy słupka i krawędzi podkładu.
• Dodatkowe oznakowanie: pozostaw miejsce na tabliczki lub kolejne tarcze, jeżeli przewidziano je w projekcie.

Poniższy schemat ma charakter pomocniczy. Wysokość i miejsce ustawienia dopasuj do konkretnej lokalizacji oraz projektu organizacji ruchu.

Czy znak A-5 otrzymam z uchwytami?

Zależy to od wybranego wariantu. 0 uchwytów oznacza samą tarczę, a 2 uchwyty oznaczają tarczę z dwiema sztukami mocowań. Liczba uchwytów dotyczy jednego zamówionego znaku.

Co oznaczają opcje „Nie” i „Tak” przy uchwytach?

Jeżeli opcje mają takie nazwy, „Nie” = 0 uchwytów, natomiast „Tak” = 2 uchwyty na jeden znak.

O czym ostrzega znak A-5?

Znak A-5 ostrzega o skrzyżowaniu dróg równorzędnych. Nie oznacza, że kierowca jedzie drogą z pierwszeństwem.

Czy 750 mm oznacza wysokość znaku?

Nie. 750 mm to długość boku trójkątnej tarczy. Jest to rozmiar mały (M).

Jaką folię ma ten produkt?

Lico wykonano z folii odblaskowej I generacji – 1 TYP (RA1). Jeżeli dokumentacja wymaga RA2, należy wybrać wariant z folią II generacji.

Czy A-5 można zastosować przed dowolnym skrzyżowaniem?

Nie. Symbol A-5 dotyczy skrzyżowania dróg równorzędnych. Przed zakupem sprawdź rzeczywistą organizację ruchu oraz to, czy projekt przewiduje A-5 o boku 750 mm z folią RA1.
