Znak A-23 „stromy podjazd” 750 mm – 1 TYP (RA1), rozmiar mały (M)

Ostrzeżenie przed stromym podjazdem • Folia odblaskowa I generacji • Do wyboru 0 lub 2 uchwyty

Znak drogowy A-23 „stromy podjazd” ostrzega przed odcinkiem drogi o znacznym wzniesieniu. Prezentowany wariant ma bok 750 mm, należy do grupy wielkości małej (M) i posiada lico z folii odblaskowej I generacji – 1 TYP (RA1).

Tarcza wykonana jest ze stali ocynkowanej o grubości 1,25 mm, z podwójnie zaginanym brzegiem. Przy zakupie wybierasz 0 uchwytów – sam znak albo 2 uchwyty montażowe na jeden znak.

Uchwyty montażowe – wybierz 0 lub 2 sztuki

A-23 ostrzega przed znacznym wzniesieniem drogi. Informuje o podjeździe, do którego kierowca powinien dostosować sposób jazdy i możliwości swojego pojazdu.

Na stromym odcinku pojazdy mogą poruszać się z różnymi prędkościami, szczególnie przy dużym obciążeniu lub holowaniu przyczepy. Ostrzeżenie pomaga wcześniej rozpoznać zmianę ukształtowania drogi.

Znak służy do oznakowania dojazdu do stromego podjazdu. Takie odcinki mogą występować w terenie pagórkowatym i górskim, na drogach prowadzących na wzniesienia oraz na dojazdach do nasypów i obiektów inżynierskich.

Rozmiar 750 mm, rodzaj lica i miejsce ustawienia dobierz do dokumentacji organizacji ruchu dla konkretnej lokalizacji. Sama kategoria drogi lub obecność wzniesienia nie przesądza o wyborze tego wariantu.

Umieszczona pod znakiem A-23 tabliczka T-9 wskazuje rzeczywistą wielkość wzniesienia. Uzupełnia ostrzeżenie o informację dotyczącą nachylenia danego odcinka drogi.

Potrzebę zastosowania tabliczki i jej treść sprawdź w dokumentacji oznakowania. Przy planowaniu mocowania uwzględnij dodatkowe miejsce pod tarczą znaku.

Wymiar 750 mm oznacza długość boku trójkątnej tarczy, a nie jej wysokość. Jest to znak z grupy wielkości małej (M).

Ten wariant wybierz, gdy dokumentacja oznakowania przewiduje znak A-23 o boku 750 mm z licem 1 TYP (RA1). Przy doborze miejsca montażu uwzględnij widoczność znaku na dojeździe do wzniesienia.

Lico znaku wykonano z folii odblaskowej I generacji – 1 TYP (RA1). Folia odbija światło reflektorów w kierunku jego źródła, wspomagając widoczność oznakowania po zmroku.

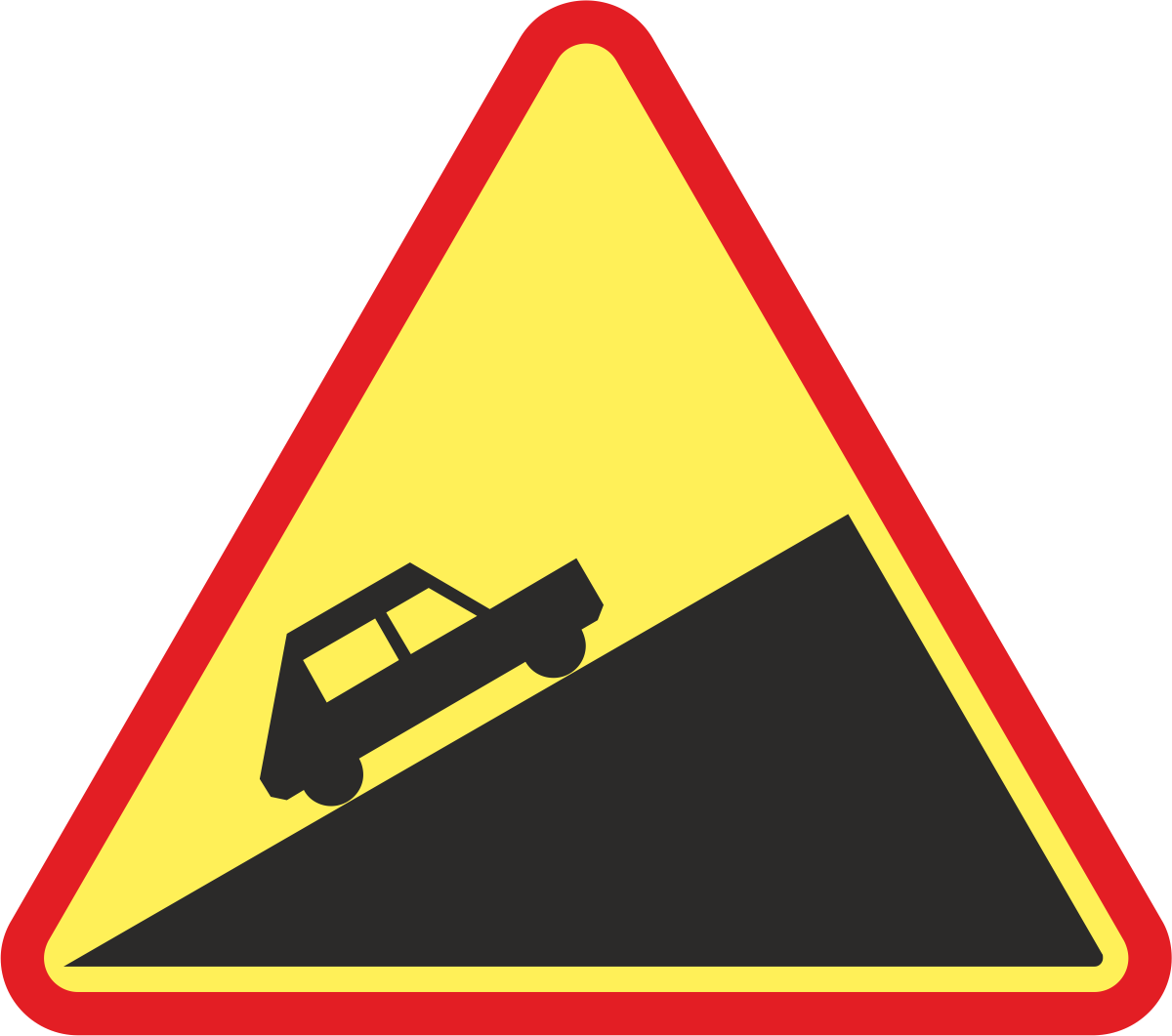

Znak ma żółte tło, czerwoną obwódkę oraz czarny symbol stromego podjazdu. Powierzchnia odblaskowa wykorzystuje padające na nią światło i nie wymaga zasilania elektrycznego.

Tarcza wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Tylna strona znaku ma kolor szary. Masa produktu wynosi 3,5 kg.

Podwójnie zaginana, wyoblona krawędź biegnie po całym obwodzie trójkąta i zwiększa sztywność tarczy.

Grafika przedstawia przykładowe mocowanie tarczy na słupku. Przy zakupie wybierasz 0 lub 2 uchwyty montażowe na jeden znak. Widoczny na ilustracji słupek nie oznacza, że jest dołączony do produktu.

Dobierając długość słupka, uwzględnij wysokość dolnej krawędzi znaku nad podłożem, wymiary tarczy, ewentualną tabliczkę T-9 oraz głębokość osadzenia słupka lub sposób jego zamocowania.

Miejsce ustawienia i wysokość montażu dopasuj do dokumentacji organizacji ruchu. Znak powinien pozostawać widoczny na dojeździe do podjazdu, bez zasłaniania przez roślinność, elementy infrastruktury lub inne oznakowanie.

Czy znak A-23 zawiera uchwyty montażowe?

Zależy to od wybranego wariantu. Możesz zamówić 0 uchwytów – samą tarczę albo tarczę z 2 uchwytami montażowymi na jeden znak.

Co oznaczają opcje „Nie” i „Tak” przy uchwytach?

„Nie” oznacza 0 uchwytów, natomiast „Tak” oznacza 2 uchwyty na jeden znak.

O czym ostrzega znak A-23?

Znak A-23 „stromy podjazd” ostrzega przed odcinkiem drogi o znacznym wzniesieniu.

Co wskazuje tabliczka T-9 pod znakiem A-23?

Wskazuje rzeczywistą wielkość wzniesienia drogi. Jej zastosowanie i treść powinny odpowiadać dokumentacji oznakowania konkretnego odcinka.

Czy 750 mm oznacza wysokość znaku?

Nie. 750 mm to długość boku trójkątnej tarczy. Produkt należy do grupy wielkości małej (M).

Jaką folię ma ten wariant?

Lico wykonano z folii odblaskowej I generacji – 1 TYP (RA1), która odbija światło reflektorów w kierunku jego źródła.

Z czego wykonana jest tarcza?

Ze stali ocynkowanej o grubości 1,25 mm. Tarcza ma podwójnie zaginany brzeg i szarą tylną stronę. Masa produktu wynosi 3,5 kg.

Co sprawdzić przed złożeniem zamówienia?

Sprawdź symbol A-23, bok 750 mm, grupę małą (M), lico 1 TYP (RA1) oraz wariant 0 lub 2 uchwyty. Porównaj te parametry z dokumentacją oznakowania i ustal, czy potrzebujesz również słupka lub tabliczki T-9.
