Zestaw D-18a + T-29 – 600 × 750 mm i 600 × 360 mm – 2 TYP / RA2

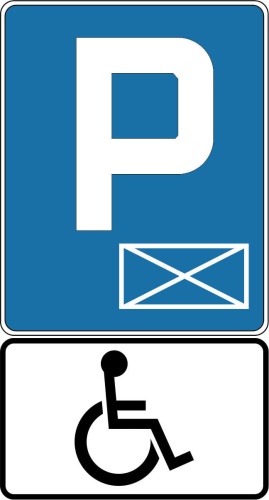

Zestaw do pionowego oznakowania zastrzeżonego miejsca postojowego dla uprawnionych użytkowników karty parkingowej. Obejmuje znak D-18a „Parking – miejsce zastrzeżone” 600 × 750 mm oraz tabliczkę T-29 600 × 360 mm. Są to dwie osobne tarcze, z licami wykonanymi z folii odblaskowej 2 TYP / RA2.
Przy zakupie wybierz wariant bez uchwytów albo z 4 uchwytami – po dwa na każdą tarczę. Masa zestawu wynosi około 8 kg. Słupek montażowy należy zamówić oddzielnie.
D-18a „Parking – miejsce zastrzeżone” oznacza miejsce przeznaczone na postój pojazdu uprawnionej osoby. Umieszczona pod nim T-29 wskazuje przeznaczenie dla pojazdów osób uprawnionych na podstawie przepisów o karcie parkingowej, w tym kierujących przewożących uprawnioną osobę.
Zestaw stosuje się na parkingach przy urzędach, placówkach medycznych, szkołach, obiektach handlowych, usługowych, sportowych i zakładach pracy. Nadaje się do oznakowania odpowiednio wyznaczonych stanowisk na parkingach publicznych i prywatnych.
Lokalizacja i zakres oznakowania powinny odpowiadać przepisom oraz właściwej organizacji ruchu. Produkt obejmuje dwie tarcze pionowe; oznakowanie nawierzchni i przygotowanie stanowiska należy zaplanować osobno.
Obie tarcze są wykonane z folią 2 TYP / RA2. Wybór przy zakupie dotyczy uchwytów: „Tak” oznacza cztery sztuki, a „Nie” zestaw bez uchwytów.
Tarcze mają jednakową szerokość 600 mm i mogą być zamontowane jedna nad drugą na odpowiednio dobranym słupku. D-18a umieszcza się nad T-29.
Przy kompletowaniu stanowiska uwzględnij konstrukcję wsporczą, wysokość montażu, widoczność znaku oraz wymagane oznakowanie poziome. Dwie tarcze nie zastępują oznaczenia miejsca na nawierzchni.
1 × D-18a 600 × 750 mm oraz 1 × T-29 600 × 360 mm. Wariant z uchwytami obejmuje dodatkowo cztery mocowania – po dwa na każdą tarczę. Słupek nie wchodzi w skład kompletu.
| Zawartość | 1 × D-18a i 1 × T-29 – 2 osobne tarcze |
|---|---|
| Nazwa znaku D-18a | Parking – miejsce zastrzeżone |
| Funkcja tabliczki T-29 | wskazanie miejsca dla pojazdów uprawnionych użytkowników karty parkingowej |
| Wymiary D-18a | 600 × 750 mm |
| Wymiary T-29 | 600 × 360 mm |
| Masa zestawu | około 8 kg – wartość orientacyjna |
| Materiał tarcz | blacha stalowa ocynkowana |
| Grubość blachy | 1,25 mm |
| Krawędzie | podwójnie zaginane na całym obwodzie |
| Tył tarcz | szara powłoka proszkowa |
| Folia odblaskowa | 2 TYP / RA2 na obu tarczach |
| Uchwyty | opcjonalnie 4 szt. – po 2 na tarczę |
| Średnica słupka dla opcjonalnych uchwytów | około 50–60 mm |
| Słupek | nie jest dołączony |
| Dokumentacja | oznakowanie CE i deklaracja właściwości użytkowych |
D-18a informuje o zastrzeżeniu stanowiska, a T-29 określa grupę uprawnionych użytkowników. Tabliczka stanowi uzupełnienie znaku i jest montowana bezpośrednio pod nim.
- Dwa elementy w komplecie – znak miejsca zastrzeżonego i odpowiadająca mu tabliczka.
- Jednakowa szerokość tarcz – uporządkowane rozmieszczenie na słupku.
- Odblaskowe lica RA2 – odbijanie światła reflektorów.
- Ocynkowana stal i szara powłoka proszkowa – zabezpieczenie podkładów.
- Podwójnie zaginane krawędzie – usztywnienie tarcz i osłonięcie rantów blachy.
- Opcjonalne mocowania – możliwość zamówienia uchwytów do obu tarcz.
Lica znaku i tabliczki wykonano z folii odblaskowej 2 TYP / RA2. Folia odbija światło skierowane na oznakowanie, pomagając rozpoznać jego treść po zmroku.
Obie tarcze mają podkłady z ocynkowanej blachy stalowej 1,25 mm. Krawędzie są podwójnie zaginane na całym obwodzie, a tył zabezpiecza szara powłoka proszkowa.
Znak D-18a montuje się nad tabliczką T-29. Każda tarcza wymaga dwóch uchwytów mocowanych do zagiętych krawędzi. Jeden odpowiednio dobrany słupek może służyć do zamocowania obu elementów.
Dobierz jego długość z uwzględnieniem wysokości obu tarcz, odstępu między nimi, wymaganej wysokości dolnej krawędzi i głębokości posadowienia. Sprawdź zgodność średnicy słupka z uchwytami. Po montażu skontroluj stabilność konstrukcji i widoczność oznakowania.
Ilustracje pokazują ogólne zasady mocowania. Docelowe usytuowanie zestawu powinno odpowiadać organizacji ruchu i warunkom lokalizacji.
Dwie: D-18a 600 × 750 mm i T-29 600 × 360 mm.
Cztery – po dwa na znak i tabliczkę, do słupka o średnicy około 50–60 mm.
Nie. Wariant „Nie” obejmuje dwie tarcze bez uchwytów.
Nie. Należy dobrać go i zamówić osobno.
D-18a nad T-29. Wysokość i położenie zestawu należy dopasować do organizacji ruchu i miejsca ustawienia.
Nie. Oferta obejmuje tylko oznakowanie pionowe. Wymagane oznaczenie nawierzchni i przygotowanie stanowiska trzeba uwzględnić osobno.
Uprawnienie do korzystania z tak oznakowanego miejsca wiąże się z przepisami o karcie parkingowej. Sam symbol na znaku nie zwalnia z ich spełnienia.
Obie tarcze wykonano z folią odblaskową 2 TYP / RA2.
