Projekt podlega ochronie praw autorskich. Wzór słupka przeznaczony jest do stosowania wyłącznie na obszarze Miasta Stołecznego Warszawy.

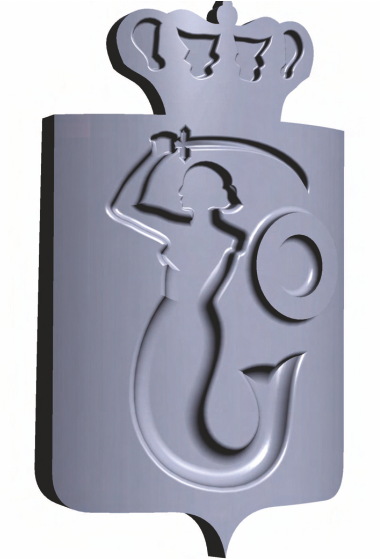

Wyobraź sobie fragment chodnika przy jezdni, gdzie trzeba uporządkować ruch pieszych i pojazdów, a jednocześnie zachować spójny, „warszawski” charakter małej architektury. Słupek Syrenka współczesna U-12b jest elementem ogrodzeń łańcuchowych – pozwala prowadzić czytelną linię wygrodzenia i budować estetyczne, trwałe odseparowanie stref w przestrzeni publicznej.
Słupek żeliwny ogrodzenia łańcuchowego wzór Warszawski typu U-12b – SYRENKA H 1120 mm przeznaczony jest do prowadzenia linii wygrodzenia łańcuchowego i porządkowania ruchu w przestrzeni publicznej. Warianty słupków należy stosować zgodnie z dyspozycjami dotyczącymi obszarów strefowych w mieście lub poszczególnych ciągów ulicznych.
Słupek spełnia wymogi przepisów Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach i może być traktowany jako tożsamy z opisanym w tym zarządzeniu słupkiem U-12c, z wyłączeniem sposobu malowania (zarządzenie zezwala na lokalne warianty malowania inne niż pasy biało-czerwone).
Słupki są wykonane jako odlewy z żeliwa szarego, w klasie tolerancji wymiarowej CT13 zgodnie z normą PN-ISO 8062 (bądź jej aktualnym odpowiednikiem). Na powierzchni dopuszcza się nierówności o głębokości lub wysokości w granicach dolnej i górnej tolerancji wymiarowej. Oczekuje się elementów jednolitych – jednoczęściowych (bez skręcania z kilku części).
Zabezpieczenie przed korozją poprzez malowanie minimum dwuwarstwowe:
• warstwa pierwsza – farba podkładowa stosowana do powierzchni żeliwnych,
• warstwa druga – farba nawierzchniowa, kolor antracyt RAL 7016 (czarny/grafitowy) lub grafitowy matowy RAL 7024.
Na niektórych słupkach (stosowanych w rejonie przejść dla pieszych) kolorem kontrastującym (np. żółtym, RAL 1003) maluje się zwieńczenia.
- farba podkładowa + farba nawierzchniowa
- czarny / grafitowy mat (np. RAL 7016 / RAL 7024)
- dowolny kolor wg RAL (opcja) – wymaga kontaktu ze sklepem
- wolnostojące
- z łańcuchami – cena indywidualna (wymaga kontaktu ze sklepem)
- do przykręcenia (drogi PPOŻ)
- demontowane (drogi PPOŻ)
- zabetonowanie w podłożu
- przykręcenie do podłoża (opcja – wycena indywidualna, wymaga kontaktu ze sklepem)
Mocowanie słupków należy dostosować do konkretnych uwarunkowań i możliwości technicznych zależnych od rodzaju podbudowy pod nawierzchnią. Zaleca się używanie wiertnicy. Finalny zabruk warto dopasować tak, aby podstawa słupka zakrywała nierówności obróbek kamieniarskich. Istnieje też możliwość montażu mobilnego – słupki dostosowane są w takim przypadku do systemu gniazd montażowych RS.
Długość rury mocującej Ø 76 mm powinna wynosić w podłożu od 400 do 500 mm. Rura mocująca po ocynkowaniu nie wymaga dodatkowego zabezpieczenia antykorozyjnego.
Wykaz norm technicznych zalecanych do stosowania przy produkcji słupków żeliwnych:
- EN ISO 8062-1:2007 – Specyfikacje geometrii wyrobów (GPS): tolerancje wymiarowe i geometryczne dla części kształtowanych
- EN 1559-1:2011 – Odlewnictwo: warunki techniczne dostawy, część 1: postanowienia ogólne
- EN-ISO 1461 – Ochrona przed korozją: powłoki cynkowe nanoszone metodą cynkowania ogniowego – wymagania i badania
- EN- ISO 14713 – Ochrona przed korozją konstrukcji stalowych i żeliwnych: powłoki cynkowe i aluminiowe – wytyczne
- EN- ISO 2178 – Pomiar grubości powłok: metoda magnetyczna
- EN ISO 12944-2 – Farby i lakiery: ochrona przed korozją konstrukcji stalowych – klasyfikacja środowisk
Wzór jest opracowany dla Warszawy i przeznaczony do stosowania wyłącznie na obszarze m.st. Warszawy – projekt oraz wizerunek Syreny podlegają ochronie prawnej.
1120 mm to wysokość podstawowa, natomiast 1132 mm uwzględnia elementy kształtu (wybolenie) – warto brać to pod uwagę przy dopasowaniu do sąsiednich elementów małej architektury.
Zalecana długość rury w podłożu to 400–500 mm. Dobór w praktyce zależy od warunków gruntowych i konstrukcji podbudowy nawierzchni.
Tak – dostępna jest opcja z łańcuchami (cena indywidualna) oraz wariant do przykręcenia do podłoża (wycena indywidualna). Obie opcje wymagają kontaktu ze sklepem.
