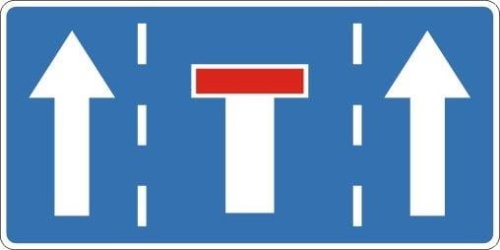

Znak F-17 „Koniec pasa ruchu na jezdni jednokierunkowej” 1430x720 mm 1 TYP (RA1)
Na jezdni jednokierunkowej z kilkoma pasami ruchu kierowca musi z odpowiednim wyprzedzeniem wiedzieć, że jeden z pasów nie będzie kontynuowany. Znak F-17 „Koniec pasa ruchu na jezdni jednokierunkowej” wskazuje koniec lewego pasa ruchu na jezdni jednokierunkowej trzypasowej i pomaga bezpiecznie przygotować zmianę toru jazdy. Wariant 1430x720 mm z licem z folii odblaskowej 1 TYP (RA1) zapewnia czytelny schemat organizacji ruchu w standardowych warunkach drogowych.
1430x720 mm
folia odblaskowa 1 TYP (RA1)
F-17 – koniec pasa ruchu
jezdnia jednokierunkowa
blacha stalowa ocynkowana 1,25 mm
podwójnie zaginana na obwodzie
Znak F-17 wskazuje koniec pasa ruchu na jezdni jednokierunkowej. Stosuje się go na drogach o co najmniej trzech pasach ruchu w tym samym kierunku, gdy wewnętrzny pas lub pasy ruchu kończą się przed skrzyżowaniem albo innym punktem zmiany organizacji ruchu.
Na znaku, w środkowej części pasa ruchu, który nie jest kontynuowany, umieszcza się symbol znaku D-4. Czytelny schemat pomaga kierowcom wcześniej rozpoznać zanik pasa i spokojnie przygotować zmianę toru jazdy.
Znak F-17 stosuje się przede wszystkim wtedy, gdy pas ruchu zostaje zamknięty z powodu czynności prowadzonych na jezdni, robót drogowych albo zmiany organizacji ruchu przed skrzyżowaniem.
Dla wskazania końca skrajnego pasa ruchu na drodze o trzech lub więcej pasach ruchu, przy dopuszczalnej prędkości do 60 km/h, stosuje się odpowiednią odmianę znaku F-17 dopasowaną do rzeczywistego układu pasów.
Znak F-17 umieszcza się przed końcem pasa ruchu w odległości dobranej do prędkości dopuszczalnej na drodze:
- od 150 do 300 m – na drogach o dopuszczalnej prędkości powyżej 60 km/h,
- od 50 do 100 m – na pozostałych drogach.
Format 1430x720 mm zapewnia dużą, czytelną powierzchnię do przedstawienia schematu kończącego się pasa. Ma to znaczenie szczególnie na jezdniach jednokierunkowych z kilkoma pasami, gdzie kierowcy muszą odpowiednio wcześnie rozpoznać, który pas nie będzie kontynuowany i bezpiecznie zmienić tor jazdy.
| Nazwa produktu | Znak F-17 „Koniec pasa ruchu na jezdni jednokierunkowej” |
| Wymiar | 1430x720 mm |
| Rodzaj lica | folia odblaskowa 1 TYP (RA1) |
| Podkład | blacha stalowa ocynkowana grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Funkcja znaku | wskazanie końca pasa ruchu na jezdni jednokierunkowej |
Lico znaku wykonane jest z folii odblaskowej 1 TYP (RA1). Jest to folia odblaskowa I generacji, stosowana w oznakowaniu drogowym do zapewnienia czytelności treści w dzień oraz po zmroku przy oświetleniu reflektorami pojazdów.
W przypadku znaku F-17 widoczność schematu jest istotna, ponieważ kierowca musi szybko rozpoznać kończący się pas i odpowiednio wcześnie przygotować bezpieczną zmianę toru jazdy.
Tarcza znaku wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność znaku i poprawia trwałość w warunkach drogowych. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Sposób montażu należy dobrać do miejsca ustawienia, konstrukcji wsporczej oraz wymagań wynikających z projektu organizacji ruchu. Przy znaku F-17 szczególnie ważne jest ustawienie tablicy w takiej odległości, aby kierowca miał czas na spokojne wykonanie manewru zmiany pasa.
Dobór słupka powinien uwzględniać wymiar tablicy, miejsce ustawienia, warunki terenowe oraz wymagania wynikające z projektu organizacji ruchu. Przy znaku F-17 istotne jest takie usytuowanie, aby informacja o końcu pasa była widoczna odpowiednio wcześnie.
Znak F-17 zwiększa przewidywalność zachowań kierowców na jezdni jednokierunkowej z kilkoma pasami. Czytelne uprzedzenie o końcu pasa ogranicza spóźnione zmiany toru jazdy, gwałtowne hamowanie i niepewność przed miejscem, w którym pas nie jest kontynuowany.
Dobrze widoczny schemat poprawia płynność ruchu, daje kierowcom więcej czasu na reakcję i zmniejsza ryzyko konfliktów bocznych w rejonie kończącego się pasa.
Do czego służy znak F-17?
Znak F-17 wskazuje koniec pasa ruchu na jezdni jednokierunkowej i uprzedza kierowców o konieczności zmiany toru jazdy.
Jaki wymiar ma ten znak F-17?
Ten wariant znaku F-17 ma wymiar 1430x720 mm.
Jaką folię odblaskową zastosowano na licu?
Lico wykonane jest z folii odblaskowej 1 TYP (RA1), czyli folii odblaskowej I generacji.
W jakiej odległości ustawia się znak F-17 przed końcem pasa?
Na drogach o dopuszczalnej prędkości powyżej 60 km/h znak ustawia się w odległości 150–300 m, a na pozostałych drogach w odległości 50–100 m przed końcem pasa.
