Najważniejsze informacje w skrócie

Znaczenie i zastosowanie znaku F-9d

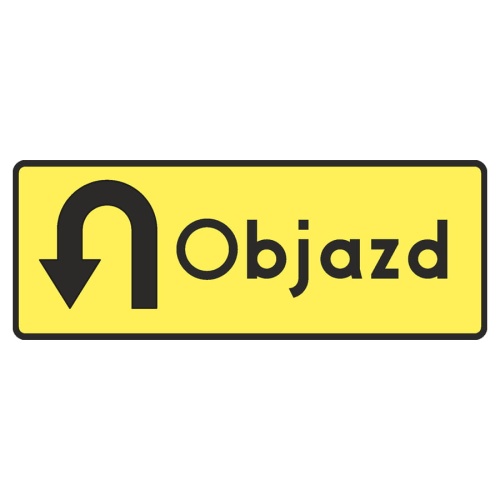

Znak F-9d „Objazd zawróć” jest odmianą znaku F-9 „znak prowadzący na drodze objazdowej”. Wskazuje kierunek ruchu pojazdów na wyznaczonym objeździe i prowadzi kierowcę zgodnie z przebiegiem zatwierdzonej trasy zastępczej.

Wariant F-9d przedstawia kierunek wymagający wykonania manewru zawracania. Znak powinien być ustawiony w miejscu wynikającym z projektu organizacji ruchu oraz tworzyć czytelny ciąg z pozostałym oznakowaniem objazdu.

Prawidłowo zaplanowana sekwencja znaków ogranicza ryzyko pomyłek, nagłych zmian kierunku i wjazdu na odcinek wyłączony z ruchu.

Rozmiar znaku F-9d – 900x350 mm

Format 900x350 mm zapewnia dużą i czytelną powierzchnię komunikatu kierunkowego. Proporcje tablicy odpowiadają podłużnemu układowi grafiki znaku F-9d i ułatwiają rozpoznanie przebiegu objazdu.

Rozmiar znaku oraz jego miejsce ustawienia należy każdorazowo dobrać do zatwierdzonej organizacji ruchu, warunków widoczności i geometrii drogi.

Dane techniczne

Symbol znaku	F-9d
Nazwa	znak prowadzący na drodze objazdowej – objazd, zawróć
Wymiar	900x350 mm
Lico	folia odblaskowa 1 TYP (RA1)
Podkład	blacha stalowa ocynkowana grubości 1,25 mm
Krawędź tarczy	podwójnie zaginana na całym obwodzie przez wyoblanie krawędzi
Tył znaku	zabezpieczony farbą w kolorze szarym
Montaż	na słupku lub konstrukcji wsporczej z użyciem odpowiednio dobranych uchwytów

Folia odblaskowa 1 TYP (RA1)

Podkład stalowy i konstrukcja tarczy

Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Tarcza jest podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblanie krawędzi, co zwiększa jej sztywność i ogranicza ryzyko odkształceń. Tył znaku zabezpieczony jest farbą w kolorze szarym.

Instrukcja montażu znaku

Znak F-9d należy zamontować w miejscu wynikającym z zatwierdzonego projektu organizacji ruchu. Wysokość montażu, usytuowanie tarczy i dobór uchwytów powinny odpowiadać warunkom występującym w miejscu ustawienia znaku.

Jak dobrać słupek do znaku?

Wpływ na bezpieczeństwo ruchu drogowego

F-9d 900x350 mm 1 TYP (RA1) zwiększa przewidywalność ruchu w punkcie trasy objazdowej, w którym jej przebieg wymaga zawrócenia. Kierowca otrzymuje jednoznaczną informację o kierunku dalszej jazdy zgodnym z wyznaczonym objazdem.

Czytelnie ustawiony znak ogranicza ryzyko pomylenia przebiegu objazdu, nagłych zmian kierunku i wjazdu na odcinek wyłączony z ruchu.

FAQ – najczęstsze pytania

Co oznacza znak F-9d?

Znak F-9d wskazuje kierunek ruchu na wyznaczonej drodze objazdowej. Ten wariant przedstawia kierunek wymagający zawrócenia.

Kiedy stosuje się znak F-9d „Objazd zawróć”?

Stosuje się go przy organizacji objazdu, gdy wyznaczony przebieg trasy wymaga zawrócenia. Miejsce ustawienia powinno wynikać z zatwierdzonego projektu organizacji ruchu.

Jak dobrać rozmiar znaku F-9d?

Oferowany wariant ma wymiar 900x350 mm. Dobór rozmiaru i miejsca ustawienia powinien wynikać z zatwierdzonego projektu organizacji ruchu oraz warunków widoczności na drodze.

Co zapewnia folia odblaskowa 1 TYP (RA1)?

Folia RA1 poprawia widoczność komunikatu po zmroku w świetle reflektorów pojazdów. Jej zastosowanie powinno być zgodne z projektem organizacji ruchu.

Czy uchwyty montażowe są dołączone do znaku?

Zależy od wybranej opcji. „Nie” oznacza znak bez uchwytów, a „Tak” oznacza komplet 2 uchwytów uniwersalnych do montażu jednego znaku na jednym słupku o średnicy 50–60 mm. Słupek należy zamówić osobno.
