Znak F-22 „Ograniczenia na pasie ruchu” 1 TYP (RA1)
Na drogach wielopasowych kierowca musi szybko rozpoznać, którego pasa dotyczy ograniczenie. Znak F-22 „Ograniczenia na pasie ruchu” wskazuje pas ruchu, na którym zabroniony jest ruch pojazdów określonych symbolem znaku zakazu. Wariant z licem z folii odblaskowej 1 TYP (RA1) sprawdza się przy oznakowaniu pasów, na których obowiązują ograniczenia dla określonych pojazdów, wymiarów, masy lub innych parametrów wskazanych znakiem zakazu.
F-22 – ograniczenia na pasie ruchu
folia odblaskowa 1 TYP (RA1)
wskazanie pasa objętego zakazem
zakaz dla wskazanego pasa
blacha stalowa ocynkowana 1,25 mm
podwójnie zaginana na obwodzie
Znak F-22 stosuje się do wskazania pasa ruchu, na którym zabroniony jest ruch pojazdów określonych symbolem znaku zakazu. Dzięki temu kierowca wie, że ograniczenie nie dotyczy całej jezdni, lecz konkretnego pasa oznaczonego na tablicy.
Na znaku umieszcza się symbol odpowiedniego znaku zakazu, np. dotyczącego pojazdów przekraczających określone wymiary albo pojazdów określonego rodzaju. W praktyce F-22 porządkuje ruch na odcinkach, gdzie pasy mają różne przeznaczenie lub różne ograniczenia dla poszczególnych grup pojazdów.
Na znaku F-22 można umieścić symbol znaku zakazu odnoszący się do pojazdów, których ruch na danym pasie jest zabroniony. Przykładowo mogą to być oznaczenia związane z wymiarami pojazdu, rodzajem pojazdu albo innym ograniczeniem wynikającym z zastosowanej organizacji ruchu.
Na jednej tablicy dopuszcza się również umieszczenie dwóch znaków zakazu dotyczących wskazanego pasa ruchu, jeżeli wynika to z projektu organizacji ruchu i ma zapewnić czytelny przekaz dla kierujących.

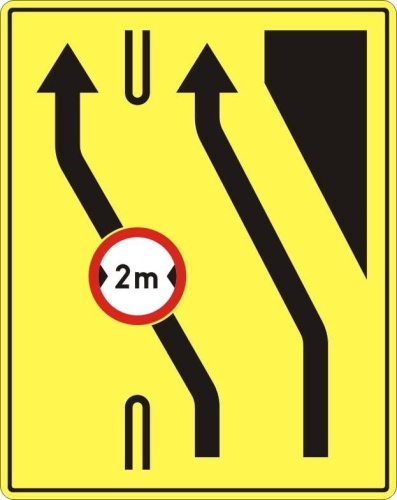

Jeżeli ograniczenie na pasie ruchu jest połączone ze zmianą kierunku ruchu albo na tablicy trzeba pokazać schemat pasów ruchu zgodny z rzeczywistą organizacją na drodze, stosuje się znak F-22a. Znak F-22 pozostaje właściwy wtedy, gdy przekaz polega na wskazaniu pasa objętego zakazem bez konieczności prezentowania bardziej rozbudowanego schematu układu pasów.
| Nazwa produktu | Znak F-22 „Ograniczenia na pasie ruchu” |
| Rodzaj lica | folia odblaskowa 1 TYP (RA1) |
| Podkład | blacha stalowa ocynkowana grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Funkcja znaku | wskazanie pasa ruchu objętego zakazem dla określonych pojazdów |
Lico znaku wykonane jest z folii odblaskowej 1 TYP (RA1). Jest to folia odblaskowa I generacji, stosowana w oznakowaniu drogowym do zapewnienia czytelności treści w dzień oraz po zmroku przy oświetleniu reflektorami pojazdów.
W przypadku znaku F-22 czytelność ma szczególne znaczenie, ponieważ kierowca musi szybko rozpoznać właściwy pas ruchu oraz symbol zakazu przypisany do tego pasa.
Tarcza znaku wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność znaku i poprawia trwałość w warunkach drogowych. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Sposób montażu należy dobrać do miejsca ustawienia, konstrukcji wsporczej oraz wymagań wynikających z projektu organizacji ruchu. Przy tablicach drogowych ważne jest stabilne posadowienie i prawidłowe ustawienie znaku względem toru jazdy kierowców.
Dobór słupka powinien uwzględniać miejsce ustawienia, warunki terenowe oraz wymagania wynikające z projektu organizacji ruchu. Dla tablic drogowych szczególnie ważne jest stabilne posadowienie i właściwe dopasowanie konstrukcji wsporczej.
Znak F-22 zwiększa czytelność organizacji ruchu na drogach wielopasowych. Pomaga kierowcom wcześniej wybrać właściwy pas, ogranicza ryzyko gwałtownych zmian pasa ruchu i zmniejsza niepewność w miejscach, gdzie ograniczenie dotyczy wyłącznie wybranego pasa, a nie całej jezdni.
Do czego służy znak F-22?
Znak F-22 wskazuje pas ruchu, na którym zabroniony jest ruch pojazdów określonych symbolem znaku zakazu.
Jaką folię odblaskową zastosowano na licu?
Lico wykonane jest z folii odblaskowej 1 TYP (RA1), czyli folii odblaskowej I generacji.
Kiedy stosuje się znak F-22a zamiast F-22?
Znak F-22a stosuje się wtedy, gdy ograniczenie na pasie ruchu jest połączone ze zmianą kierunku ruchu albo trzeba pokazać schemat pasów ruchu zgodny z organizacją ruchu.
Z czego wykonany jest podkład znaku?
Podkład wykonany jest z blachy stalowej ocynkowanej grubości 1,25 mm, z podwójnie zaginaną krawędzią i szarym zabezpieczeniem tylnej strony.
