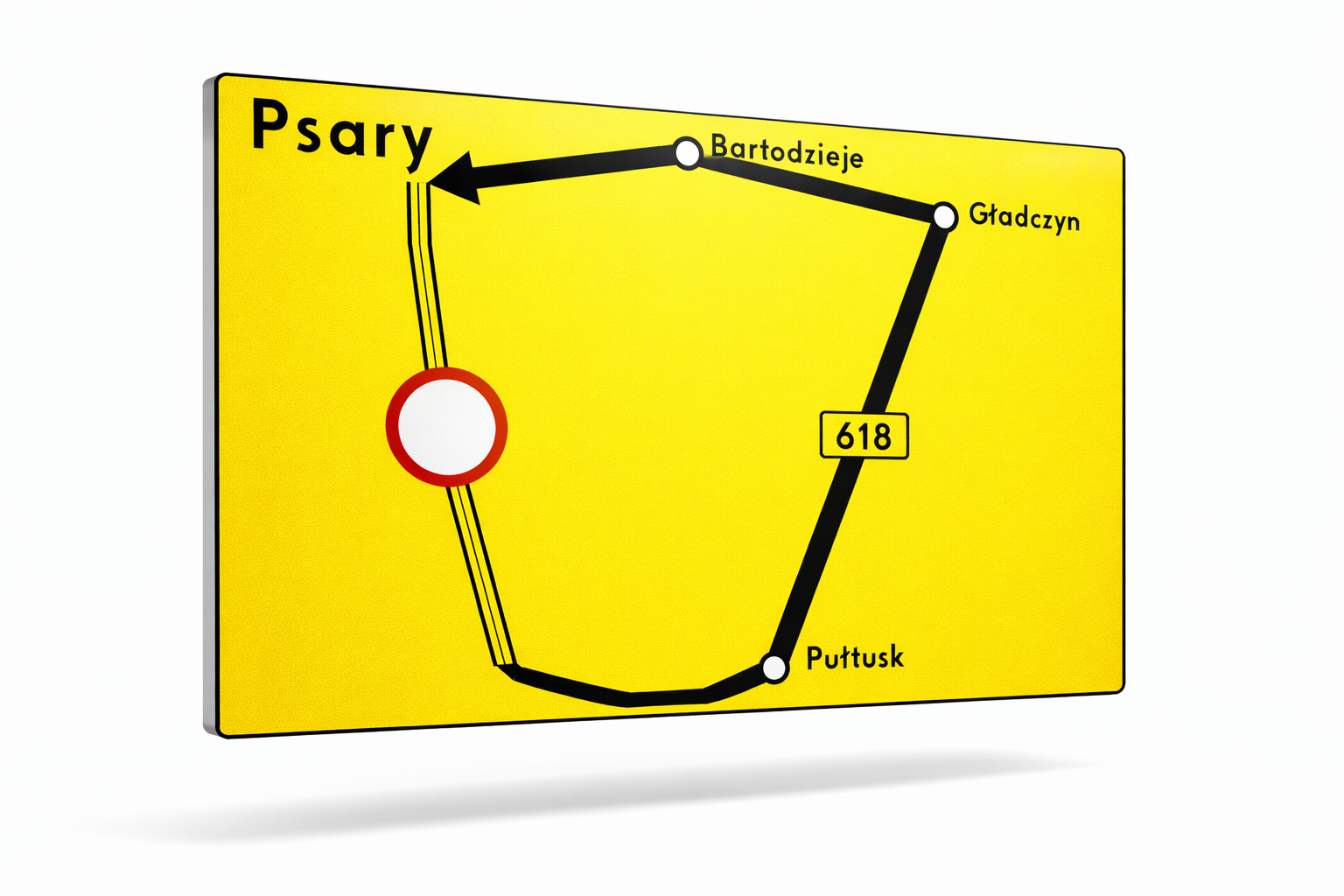

Tablica objazdowa F-8 2400x2400 mm objazd – tymczasowa organizacja ruchu
Opis
Tablica objazdowa F-8 2400×2400 mm – folia odblaskowa 1 TYP (RA1) lub 2 TYP (RA2)

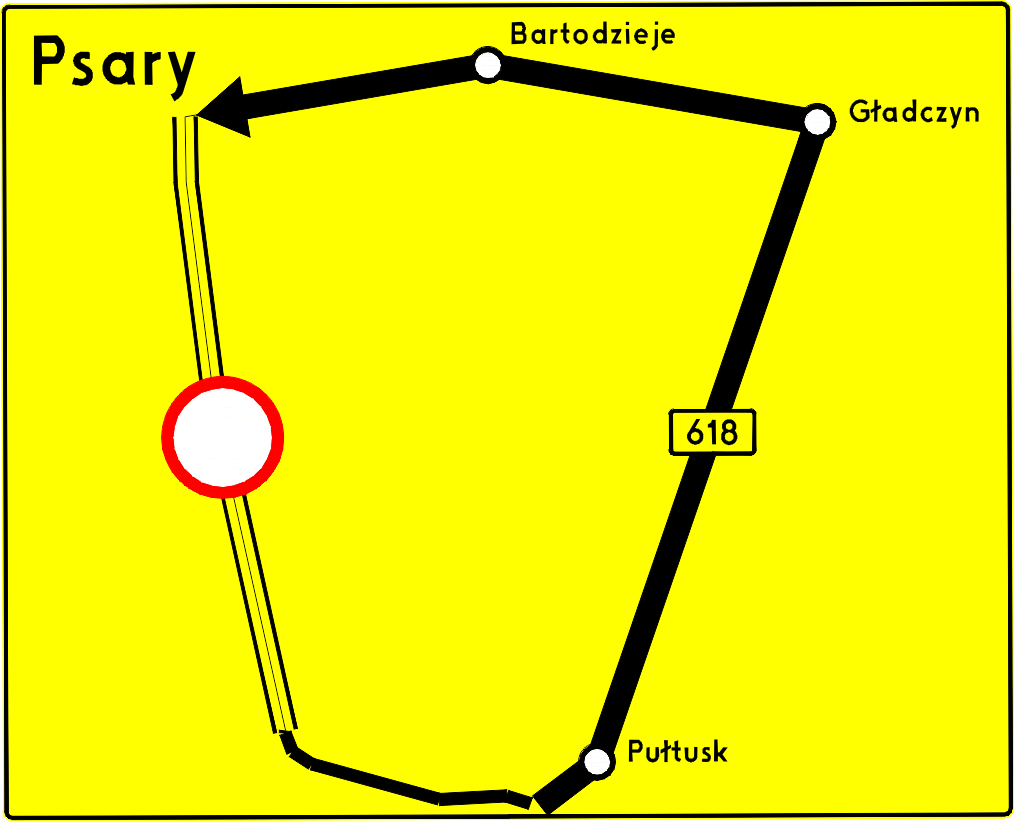

Tablica objazdowa F-8 2400 × 2400 mm przedstawia przebieg trasy zastępczej podczas zamknięcia drogi, remontu lub przebudowy. Kwadratowy format pozwala rozmieścić schemat objazdu, kierunki przejazdu i informacje przewidziane w projekcie organizacji ruchu.
Tablica ma stalowy, ocynkowany podkład o grubości 1,25 mm oraz lico z folią odblaskową 1 TYP (RA1) lub 2 TYP (RA2). Grafikę wykonujemy według przesłanego projektu lub specyfikacji.
Najważniejsze informacje w skrócie

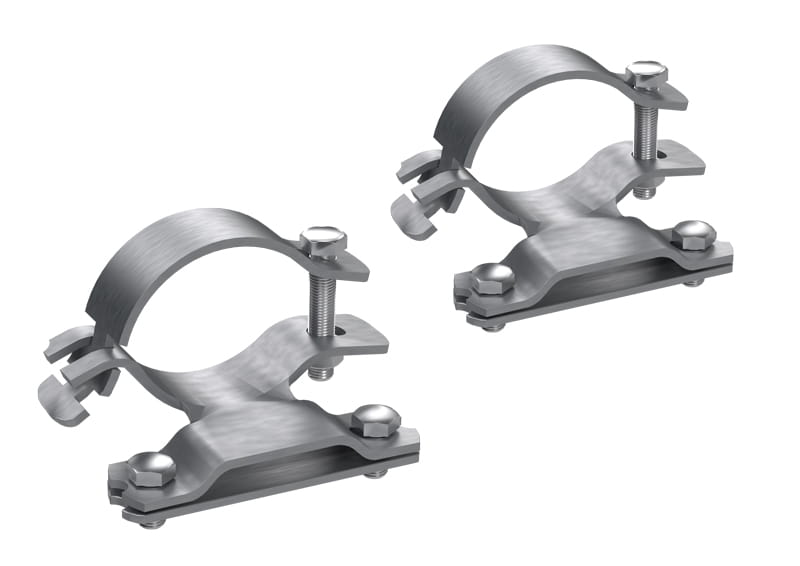

Uchwyty montażowe – wybór przy zakupie
W opcjach produktu wybierz komplet uchwytów odpowiedni do sposobu montażu:
- na 2 słupki – komplet 4 uchwytów montażowych, po 2 uchwyty na każdą rurę,
- na 3 słupki – komplet 6 uchwytów montażowych, po 2 uchwyty na każdą rurę.
Uchwyty są przeznaczone do rur o średnicy 50–60 mm. Rury montażowe nie są częścią zestawu i należy zamówić je oddzielnie.
Ze względu na wymiar tablicy 2400×2400 mm liczbę rur oraz sposób posadowienia należy dopasować do projektu organizacji ruchu, warunków terenowych i przewidywanego obciążenia wiatrem.
Znaczenie i zastosowanie tablicy F-8

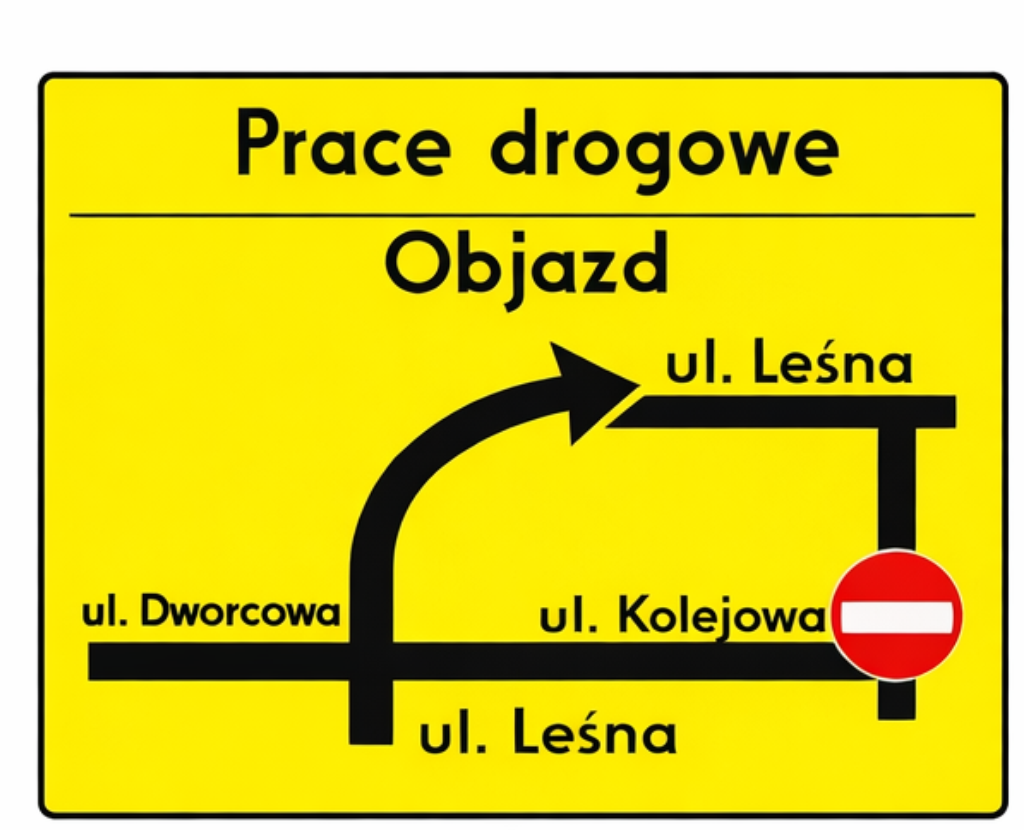

Tablica F-8 „Objazd” służy do przedstawienia trasy objazdu w związku z zamknięciem drogi. Stosuje się ją przy czasowej organizacji ruchu, między innymi podczas robót drogowych, remontów mostów i przebudowy skrzyżowań.
Schemat powinien odpowiadać przebiegowi trasy zastępczej i wskazywać kierunki przejazdu zgodnie z projektem. Czytelność zależy od układu grafiki, wielkości napisów oraz miejsca ustawienia tablicy.
Wymiary tablicy 2400 × 2400 mm
Wymiary tablicy wynoszą 2400 × 2400 mm (240 × 240 cm), a powierzchnia tarczy to 5,76 m². Kwadratowy format daje miejsce na rozbudowany schemat dróg i skrzyżowań.
Dobór formatu oraz rozmieszczenie treści powinny wynikać z projektu organizacji ruchu. Duża powierzchnia tarczy wymaga również odpowiedniego doboru konstrukcji wsporczej i posadowienia.
Folia odblaskowa – dostępne warianty
Lico tablicy dostępne jest w dwóch wariantach: 1 TYP (RA1) lub 2 TYP (RA2). Właściwy wariant należy wskazać przy składaniu zamówienia.
Rodzaj folii dobierz zgodnie z wymaganiami projektu organizacji ruchu i specyfikacji zamówienia. Grafikę objazdu wykonujemy na wybranej folii odblaskowej.
Dane techniczne
| Symbol znaku | F-8 |
| Nazwa | Tablica objazdowa „Objazd” |
| Wymiar | 2400×2400 mm |
| Folia odblaskowa | Do wyboru: 1 TYP (RA1) lub 2 TYP (RA2) |
| Podkład | Blacha stalowa ocynkowana 1,25 mm |
| Krawędź | Podwójnie zaginana krawędź na całym obwodzie |
| Projekt | Według projektu organizacji ruchu |
| Montaż | Na 2 lub 3 rurach Ø 50–60 mm; do wyboru komplet 4 lub 6 uchwytów |
| Przeznaczenie | Czasowa organizacja ruchu, objazdy, zamknięcia dróg, przebudowy i remonty |

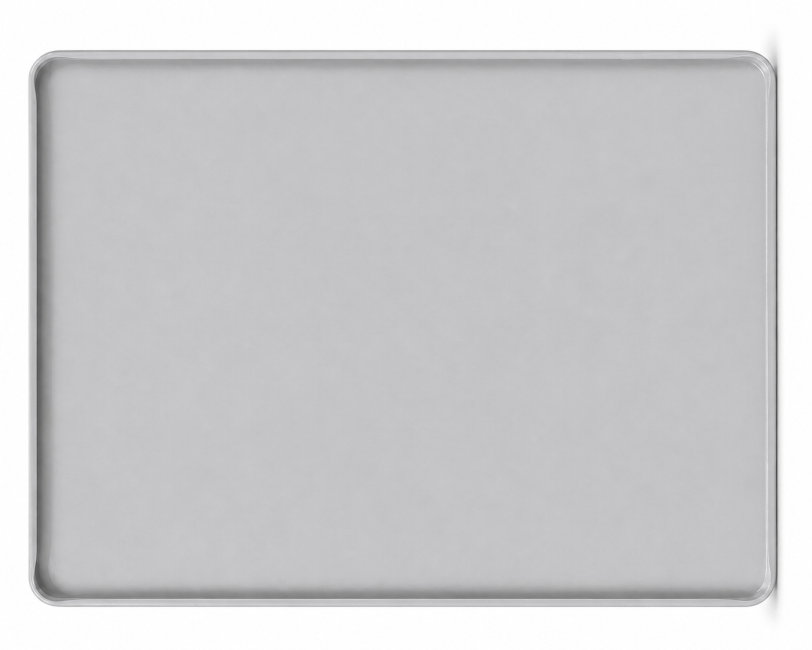

Podkład stalowy i konstrukcja tablicy
Podkład wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Krawędź tablicy jest podwójnie zaginana na całym obwodzie, co usztywnia obrzeże tarczy.
Tablica wykonywana jest w technologii znaków drogowych. Przy transporcie i montażu należy chronić powierzchnię folii oraz krawędzie przed uszkodzeniem.
Montaż tablicy F-8
Dostępne komplety obejmują 4 uchwyty do montażu na 2 rurach albo 6 uchwytów do montażu na 3 rurach. W każdym wariancie przypadają dwa uchwyty na rurę. Uchwyty są przeznaczone do rur o średnicy 50–60 mm.
Rury montażowe należy zamówić oddzielnie. Wybór kompletu uchwytów nie zastępuje doboru konstrukcji wsporczej. Przy powierzchni 5,76 m² trzeba uwzględnić obciążenie wiatrem, wysokość ustawienia, sposób posadowienia i warunki w konkretnej lokalizacji.
Instrukcja montażu znaków drogowych za pomocą uchwytów do krawędzi tarczy – PDFJak dobrać rury montażowe do tablicy?
Średnica rur musi odpowiadać zakresowi uchwytów 50–60 mm. Długość rur, rozstaw podpór i fundamenty należy dobrać do wymiarów tablicy, wymaganej wysokości montażu oraz warunków terenowych.
Poniższy schemat jest ilustracją doboru wysokości słupka. Rozwiązanie dla tablicy 2400 × 2400 mm powinno wynikać z projektu konstrukcji i ustawienia oznakowania.
Wpływ na bezpieczeństwo ruchu
Zadaniem tablicy jest przekazanie informacji o przebiegu objazdu przed miejscem zmiany trasy. Układ graficzny oraz ustawienie powinny umożliwiać kierowcy odczytanie schematu i przygotowanie się do dalszej jazdy.
Tablicę należy powiązać z pozostałym oznakowaniem objazdu. Treść, kierunki i miejsce ustawienia powinny być spójne z projektem organizacji ruchu.
Jak przygotować projekt tablicy F-8?
Prześlij projekt, grafikę lub specyfikację na adres biuro@sklepdrogowy.pl. Materiały powinny określać schemat objazdu, kierunki, napisy i pozostałe elementy przewidziane w projekcie organizacji ruchu.
W zamówieniu wskaż wymiar 2400 × 2400 mm, wariant folii RA1 lub RA2 oraz komplet 4 lub 6 uchwytów. Pozwala to dopasować wykonanie tablicy i wyposażenie montażowe do zamówionej konfiguracji.
FAQ – najczęstsze pytania
Jakie wymiary ma tablica F-8?
Tablica ma 2400 × 2400 mm, czyli 240 × 240 cm. Powierzchnia tarczy wynosi 5,76 m².
Z czego wykonano podkład?
Z blachy stalowej ocynkowanej o grubości 1,25 mm, z podwójnie zaginaną krawędzią na całym obwodzie.
Jakie warianty folii są dostępne?
1 TYP (RA1) lub 2 TYP (RA2). Wybrany wariant powinien odpowiadać projektowi i specyfikacji zamówienia.
Czy można zamówić własny schemat objazdu?
Tak. Projekt, grafikę lub specyfikację prześlij na biuro@sklepdrogowy.pl.
Ile uchwytów obejmuje wybrany komplet?
Wariant na 2 rury obejmuje 4 uchwyty, a wariant na 3 rury – 6 uchwytów. Uchwyty pasują do rur Ø 50–60 mm. Rury nie są dołączone.
Czy wybór 2 lub 3 rur wystarcza do określenia montażu?
Nie. Konstrukcję wsporczą i posadowienie należy dobrać do obciążenia wiatrem, wysokości oraz warunków miejsca ustawienia tablicy.
Dane techniczne
| Certyfikat | TAK |
| Folia odblaskowa | TAK |
| Podkład znaku | TAK |
| Krawędź tarczy | TAK |
| Tył znaku | Lakierowany proszkowo, kolor szary |
