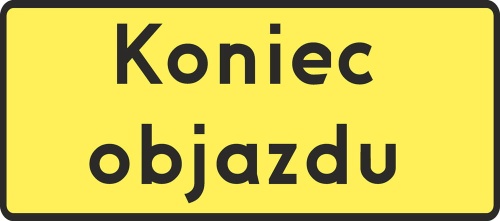

Znak F-9f „Koniec objazdu” 900x350 mm, 1 TYP (RA1)
Znak drogowy F-9f „Koniec objazdu” jest wariantem znaku prowadzącego na drodze objazdowej. Informuje kierowców o zakończeniu wyznaczonej trasy objazdu, jeżeli jego zastosowanie przewiduje zatwierdzony projekt organizacji ruchu.
Wariant 900x350 mm z licem z folii odblaskowej 1 TYP (RA1) ma podkład z ocynkowanej blachy stalowej o grubości 1,25 mm oraz podwójnie zaginaną krawędź zwiększającą sztywność tarczy.
W opcjach produktu pod ceną wybierz, czy znak ma zostać zamówiony z uchwytami:
- Nie – znak bez uchwytów montażowych.
- Tak – komplet 2 uchwytów uniwersalnych do zamocowania jednego znaku na jednym słupku o średnicy 50–60 mm.
Ważne: słupek nie wchodzi w skład kompletu i należy zamówić go osobno.
F-9f „Koniec objazdu” jest wariantem znaku F-9 „znak prowadzący na drodze objazdowej”. Informuje o zakończeniu wyznaczonej trasy objazdowej.
Znak powinien być stosowany jako element spójnego oznakowania objazdu, w miejscu przewidzianym w zatwierdzonym projekcie organizacji ruchu. Jego zadaniem jest jednoznaczne zamknięcie ciągu informacji przekazywanych przez wcześniejsze znaki prowadzące.
F-9f nie zastępuje projektu organizacji ruchu. Miejsce ustawienia, sposób montażu oraz powiązanie z pozostałymi znakami powinny wynikać z warunków na drodze i zatwierdzonej dokumentacji.
Format 900x350 mm odpowiada podłużnemu układowi grafiki znaku F-9f i zapewnia czytelną powierzchnię dla komunikatu o zakończeniu objazdu.
Rozmiar znaku oraz jego miejsce ustawienia należy każdorazowo dobrać do zatwierdzonej organizacji ruchu, geometrii drogi i warunków widoczności. Sam wymiar produktu nie przesądza o możliwości zastosowania go na określonej kategorii drogi.
| Produkt | Znak F-9f „Koniec objazdu” |
| Rodzaj | wariant znaku prowadzącego na drodze objazdowej |
| Wymiar | 900x350 mm |
| Lico | folia odblaskowa 1 TYP (RA1) |
| Podkład | blacha stalowa ocynkowana gr. 1,25 mm |
| Krawędź | podwójnie zaginana na całym obwodzie |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Montaż | na słupku lub konstrukcji wsporczej z użyciem odpowiednio dobranych obejm |
Lico znaku wykonane jest z folii odblaskowej 1 TYP (RA1), nazywanej również folią odblaskową I generacji. Zapewnia ona odczyt grafiki znaku w świetle reflektorów pojazdu.
Czytelność oznakowania zależy również od miejsca ustawienia, kąta zamocowania, czystości lica oraz zachowania wymaganej widoczności.
Folia 2 TYP (RA2) ma wyższe parametry odblaskowości niż RA1, jednak właściwy typ folii powinien wynikać z zatwierdzonego projektu organizacji ruchu i warunków technicznych dla miejsca ustawienia znaku.
Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Tarcza jest podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblanie krawędzi, co zwiększa jej sztywność i ogranicza podatność na odkształcenia. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Znak F-9f 900x350 mm 1 TYP (RA1) pomaga jednoznacznie zakończyć ciąg informacji o trasie objazdowej. Może ograniczać niepewność kierowców i niepotrzebne korekty kierunku jazdy po opuszczeniu objazdu.
Skuteczność oznakowania zależy od prawidłowego rozmieszczenia wszystkich znaków, zachowania wymaganej widoczności oraz zgodności wykonania z zatwierdzonym projektem organizacji ruchu.
