Znak uzupełniający F-6a 1200 × 900 mm, 1 TYP (RA1) – WZÓR
Znak uzupełniający F-6a uprzedza o niebezpieczeństwie występującym bezpośrednio za skrzyżowaniem na wskazanej drodze. Na tablicy przedstawia się schemat skrzyżowania oraz odpowiedni symbol znaku ostrzegawczego.
Oferowany wariant ma wymiar 1200 × 900 mm, lico z folii odblaskowej 1 TYP (RA1) oraz podkład z blachy stalowej ocynkowanej o grubości 1,25 mm. Grafika widoczna na zdjęciu jest wyłącznie wzorem. Właściwy znak wykonywany jest według projektu przekazanego przez klienta.
Uchwyty montażowe nie są automatycznie dodawane do znaku. W ramce wyboru pod ceną należy wskazać jeden z dwóch wariantów:
- 0 uchwytów – sama tarcza znaku bez elementów montażowych,
- 2 uchwyty – komplet do zamocowania tablicy na jednej okrągłej rurze lub jednym słupku.
Uchwyty są przeznaczone do okrągłych rur i słupków o średnicy około 50–60 mm. Słupek nie wchodzi w skład zestawu i należy zamówić go osobno.
Cena dotyczy wykonania tablicy F-6a o wymiarze 1200 × 900 mm.
Po złożeniu zamówienia prześlij grafikę lub właściwy fragment zatwierdzonego projektu organizacji ruchu na adres biuro@sklepdrogowy.pl.

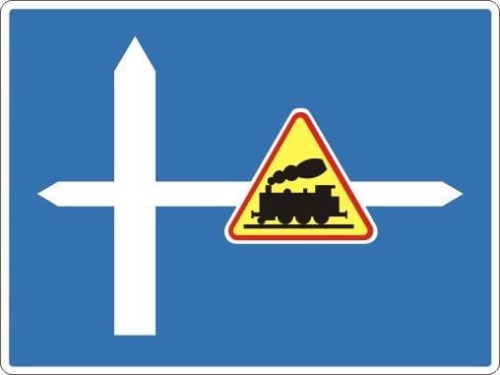

Zdjęcie produktu przedstawia wyłącznie przykładowy wzór. Przebieg dróg i symbol znaku ostrzegawczego na zamówionej tablicy zostaną wykonane zgodnie z materiałem przekazanym przez klienta.
Znak F-6a stosuje się, aby uprzedzić o niebezpieczeństwie występującym bezpośrednio za skrzyżowaniem na wskazanej drodze. Na tablicy przedstawia się schematyczny układ skrzyżowania i odpowiedni symbol znaku ostrzegawczego.
Schemat pozwala kierowcy rozpoznać, którego kierunku za skrzyżowaniem dotyczy ostrzeżenie, zanim podejmie decyzję o dalszej jeździe.
Wygląd tablicy, przebieg dróg oraz zastosowany symbol muszą odpowiadać rzeczywistej geometrii skrzyżowania i zatwierdzonemu projektowi organizacji ruchu.
Znak F-6a nie ma jednej uniwersalnej grafiki. Przebieg schematu skrzyżowania oraz symbol znaku ostrzegawczego dobiera się do konkretnego miejsca i rodzaju występującego zagrożenia.
Zdjęcie produktu przedstawia jedynie wzór tablicy. Zamówiony znak zostanie wykonany zgodnie z grafiką lub zatwierdzonym projektem przekazanym przez klienta.
Jeżeli potrzebujesz tablicy w innym wymiarze albo z innym układem graficznym, prześlij projekt lub specyfikację do indywidualnej wyceny.
Znak F-6 jest znakiem uprzedzającym umieszczanym przed skrzyżowaniem. Informuje o niebezpieczeństwie lub zakazie występującym za skrzyżowaniem na wskazanej drodze.
Odmianę F-6a stosuje się do uprzedzenia o niebezpieczeństwie występującym bezpośrednio za skrzyżowaniem. Na tablicy umieszcza się odpowiedni symbol znaku ostrzegawczego.
Wybór odmiany oraz treść grafiki powinny wynikać z zatwierdzonego projektu organizacji ruchu.
Format 1200 × 900 mm zapewnia powierzchnię potrzebną do czytelnego przedstawienia schematu skrzyżowania oraz symbolu znaku ostrzegawczego.
Cena produktu dotyczy wyłącznie tablicy o wymiarze 1200 × 900 mm. Wykonanie znaku w innym formacie wymaga osobnej wyceny.
Dobór wymiaru powinien uwzględniać treść grafiki, geometrię drogi, odległość odczytu, warunki widoczności i wymagania zatwierdzonego projektu organizacji ruchu.
| Nazwa produktu | Znak uzupełniający F-6a – WZÓR |
| Wymiar | 1200 × 900 mm |
| Rodzaj lica | folia odblaskowa 1 TYP (RA1) |
| Grafika | indywidualna, wykonywana według projektu przekazanego przez klienta |
| Podkład | blacha stalowa ocynkowana grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Uchwyty montażowe | do wyboru: 0 lub 2 szt. na 1 rurę |
| Średnica rury lub słupka | około 50–60 mm |
| Funkcja znaku | uprzedzenie o niebezpieczeństwie występującym bezpośrednio za skrzyżowaniem na wskazanej drodze |
Lico znaku wykonane jest z folii odblaskowej 1 TYP (RA1), określanej również jako folia odblaskowa I generacji. Zapewnia ona odbicie światła reflektorów i poprawia czytelność treści znaku po zmroku.
W przypadku F-6a kierowca musi szybko rozpoznać zarówno schemat skrzyżowania, jak i symbol ostrzegawczy przypisany do konkretnego kierunku. Typ folii powinien być zgodny z zatwierdzonym projektem organizacji ruchu.
Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność tarczy i ogranicza jej podatność na odkształcenia. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Uchwyty mocuje się za podwójnie zagięte krawędzie tarczy. Poniższa grafika przedstawia przykładowy sposób zamocowania znaku drogowego. Przy tablicy F-6a sposób montażu należy dopasować do projektu oraz warunków w miejscu ustawienia.
Dobór długości słupka powinien uwzględniać wymiar tablicy, wymaganą wysokość jej ustawienia, miejsce montażu, warunki terenowe i obciążenie wiatrem. Sposób posadowienia należy dobrać zgodnie z projektem organizacji ruchu.
Czytelny znak F-6a pozwala kierowcy wcześniej rozpoznać niebezpieczeństwo występujące bezpośrednio za skrzyżowaniem na wybranym kierunku.
Skuteczność oznakowania zależy od zgodności grafiki z rzeczywistym układem dróg, prawidłowego doboru symbolu ostrzegawczego, zachowania wymaganej widoczności oraz zgodności wykonania i ustawienia znaku z zatwierdzonym projektem organizacji ruchu.
Znak F-6a uprzedza o niebezpieczeństwie występującym bezpośrednio za skrzyżowaniem na wskazanej drodze.
Nie. Zdjęcie przedstawia wyłącznie wzór znaku F-6a. Właściwa grafika wykonywana jest według materiału przekazanego przez klienta.
Należy przesłać grafikę lub właściwy fragment zatwierdzonego projektu organizacji ruchu przedstawiający schemat skrzyżowania i symbol ostrzegawczy wymagany na tablicy.
Uchwyty są opcją wybieraną przy zakupie. Można zamówić samą tarczę bez uchwytów albo znak z 2 uchwytami do montażu na jednej rurze.
Cena dotyczy tablicy F-6a o wymiarze 1200 × 900 mm.
Tak, ale inny format wymaga przygotowania indywidualnej wyceny na podstawie projektu lub specyfikacji.
