Znak F-5 „Uprzedzenie o zakazie” 900 × 900 mm – 2 TYP (RA2) – WZÓR
Znak F-5 „Uprzedzenie o zakazie” uprzedza o znaku zakazu umieszczonym na drodze w odległości wskazanej na znaku. Na jego tarczy przedstawia się właściwy symbol zakazu oraz dystans do miejsca, od którego zakaz zaczyna obowiązywać.
Oferowany wariant ma wymiar 900 × 900 mm, lico z folii odblaskowej 2 TYP (RA2) oraz podkład z blachy stalowej ocynkowanej o grubości 1,25 mm. Grafika wykonywana jest według projektu przekazanego przez klienta. W polu pod ceną można wybrać 0 albo 2 uchwyty montażowe.
Uchwyty nie są automatycznie dodawane do znaku. W polu wyboru pod ceną dostępne są dwa warianty:
- 0 uchwytów – sama tarcza znaku bez elementów montażowych,
- 2 uchwyty – wariant do zamocowania jednego znaku na jednej standardowej rurze lub jednym słupku.
Uchwyty są przeznaczone do okrągłych rur i słupków o średnicy około Ø 50–60,3 mm. Słupek nie wchodzi w skład zestawu i należy zamówić go osobno.
Dobór konstrukcji wsporczej powinien uwzględniać wymiar znaku, miejsce ustawienia, obciążenie wiatrem, sposób posadowienia i zatwierdzony projekt organizacji ruchu.
Cena dotyczy znaku F-5 o wymiarze 900 × 900 mm.
Po złożeniu zamówienia prześlij grafikę albo fragment zatwierdzonego projektu organizacji ruchu, według którego ma zostać wykonane lico znaku.
Projekt prześlij na adres biuro@sklepdrogowy.pl. Jeżeli potrzebujesz innego wymiaru lub odmiennej konfiguracji grafiki, konieczna jest indywidualna wycena.
Znak F-5 „Uprzedzenie o zakazie” uprzedza o znaku zakazu znajdującym się dalej na tej samej drodze. Odległość do miejsca rozpoczęcia zakazu jest wskazana bezpośrednio na znaku F-5.
Na tarczy umieszcza się symbol odpowiadający rzeczywistemu znakowi zakazu oraz informację o odległości. Dzięki temu kierujący pojazdem objętym przyszłym zakazem może wcześniej podjąć decyzję o dalszej trasie.
Miejsce ustawienia, zastosowany symbol i podana odległość muszą wynikać z zatwierdzonego projektu organizacji ruchu. Szczegółowe warunki techniczne przewidują ustawienie znaku bezpośrednio za skrzyżowaniem, w miejscu dobrze widocznym dla kierujących.
Grafika F-5 zależy od konkretnego zakazu i odległości do miejsca, od którego zaczyna on obowiązywać. Z tego powodu znak wykonywany jest według projektu przekazanego przez klienta.

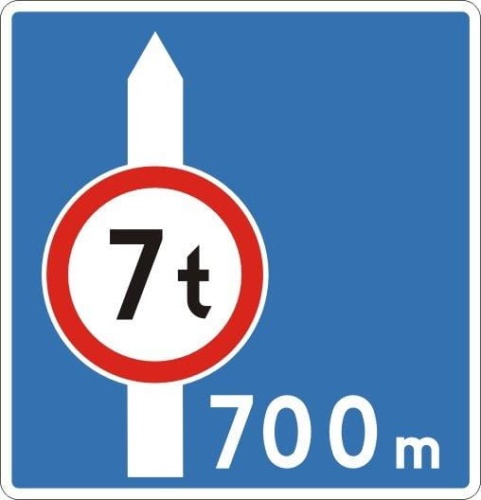

Zdjęcie produktu należy traktować jako wzór. Symbol zakazu, wartość odległości i układ lica muszą odpowiadać zatwierdzonej organizacji ruchu.
Przed wysłaniem projektu sprawdź symbol znaku zakazu, podaną odległość oraz jednostkę miary. Błędne dane mogą spowodować niezgodność wykonanego znaku z dokumentacją.
W dolnym prawym rogu znaku F-5 podaje się odległość do miejsca, od którego obowiązuje zakaz:
- dla odcinków krótszych niż 1 km – w metrach, z dokładnością do 50 m,
- dla pozostałych odcinków – w kilometrach, z dokładnością do 0,1 km.
Znak F-5 może być zastosowany pod warunkiem, że pojazdy wskazane symbolem zakazu mają możliwość zawrócenia przed miejscem, w którym ich dalszy wjazd jest zabroniony.
Dopuszczalne jest również zastosowanie F-5 jako znaku uprzedzającego o nakazie używania łańcuchów przeciwpoślizgowych.
Oferowany znak ma wymiar 900 × 900 mm. Kwadratowa tarcza umożliwia czytelne przedstawienie symbolu zakazu oraz odległości do miejsca, od którego zakaz zacznie obowiązywać.
Dobór wymiaru, wielkości symbolu i miejsca ustawienia powinien uwzględniać warunki widoczności, prędkość pojazdów i wymagania zatwierdzonego projektu organizacji ruchu.
| Nazwa produktu | Znak F-5 „Uprzedzenie o zakazie” – WZÓR |
| Wymiar | 900 × 900 mm |
| Rodzaj lica | folia odblaskowa 2 TYP (RA2), II generacja |
| Grafika | indywidualna, według projektu przekazanego przez klienta |
| Podkład | blacha stalowa ocynkowana grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Uchwyty montażowe | do wyboru: 0 lub 2 sztuki |
| Średnica słupka | około Ø 50–60,3 mm |
| Certyfikat | CE |
Lico znaku wykonano z folii odblaskowej 2 TYP (RA2), czyli folii odblaskowej II generacji. Zapewnia ona wyższy poziom odblaskowości niż RA1 i poprawia widoczność symbolu oraz odległości po zmroku i w trudniejszych warunkach oświetleniowych.
Czytelność zależy również od prawidłowego opracowania grafiki, miejsca ustawienia, kąta zamocowania i zachowania wymaganej widoczności. Typ folii musi być zgodny z zatwierdzonym projektem organizacji ruchu.
Tarcza znaku wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność znaku i ogranicza ryzyko jego odkształcenia. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Uchwyty mocuje się za podwójnie zagięte krawędzie tarczy. Poniższa grafika przedstawia przykładowy sposób zamocowania znaku drogowego na słupku. Znak powinien być ustawiony tak, aby symbol zakazu i odległość były czytelne z odpowiednim wyprzedzeniem.
Wariant z 2 uchwytami jest przeznaczony do montażu na jednym standardowym słupku rurowym o średnicy około Ø 50–60,3 mm. Długość słupka, sposób posadowienia i ewentualne dodatkowe podparcie należy dobrać do wymaganej wysokości ustawienia, warunków gruntowych, obciążenia wiatrem i projektu organizacji ruchu.
Czytelny znak F-5 może pomóc kierującym pojazdami objętymi przyszłym zakazem wcześniej wybrać właściwe postępowanie i uniknąć dojazdu do miejsca, w którym dalsza jazda będzie zabroniona.
Skuteczność znaku zależy od prawidłowego symbolu, poprawnie podanej odległości, zapewnienia możliwości zawrócenia, właściwego miejsca ustawienia oraz zgodności z zatwierdzonym projektem organizacji ruchu.
Uprzedza o znaku zakazu znajdującym się dalej na tej samej drodze, w odległości wskazanej na tarczy F-5.
Nie. Zdjęcie przedstawia wzór, a właściwy symbol zakazu i odległość są wykonywane według projektu przekazanego przez klienta.
Zależy od wybranego wariantu. Można zamówić sam znak bez uchwytów albo znak z 2 uchwytami do montażu na jednej standardowej rurze.
Oferowany wariant ma wymiar 900 × 900 mm.
Lico wykonano z folii odblaskowej 2 TYP (RA2), czyli folii odblaskowej II generacji.
