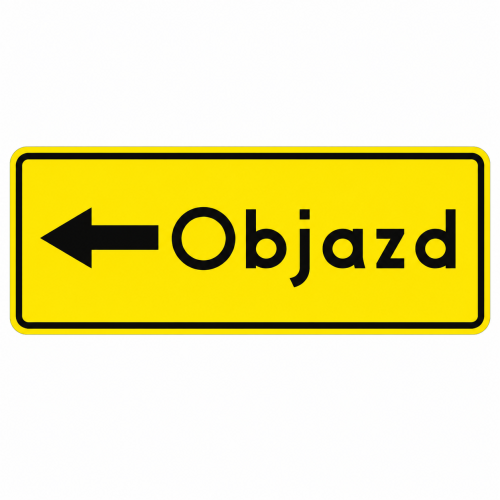

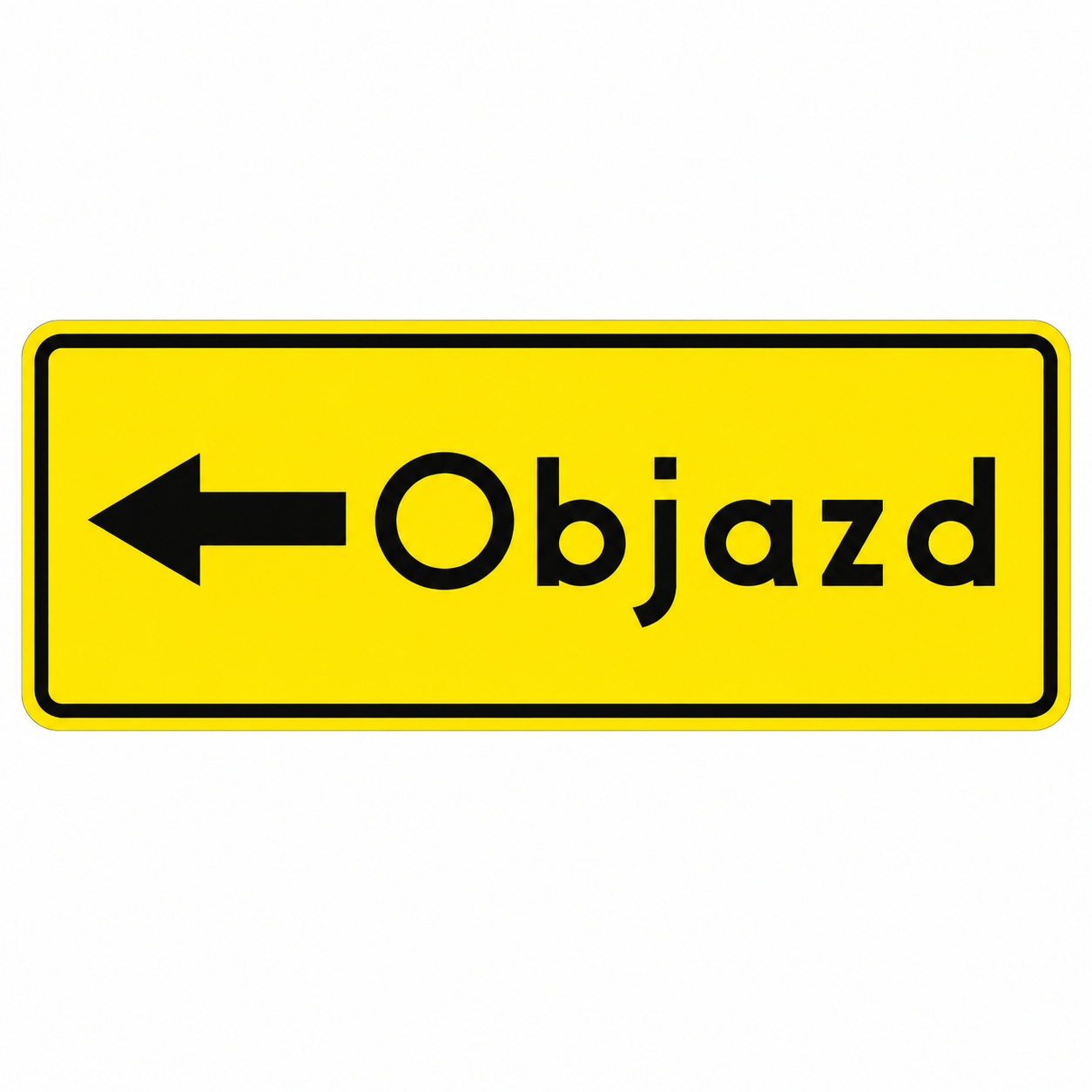

Znak F-9a „Objazd w lewo” 900 × 350 mm – 2 TYP (RA2)
Kiedy droga zostaje zamknięta, kierowca potrzebuje jednoznacznej informacji, w którą stronę ma kontynuować przejazd. Znak F-9a „Objazd w lewo” prowadzi ruch po wyznaczonej drodze objazdowej i wskazuje kierunek jazdy w lewo.
Oferowany wariant ma wymiar 900 × 350 mm, lico z folii odblaskowej 2 TYP (RA2) oraz podkład z blachy stalowej ocynkowanej o grubości 1,25 mm. W ramce pod ceną klient wybiera 0 albo 2 uchwyty montażowe.
Uchwyty montażowe nie są automatycznie dodawane do znaku. W ramce wyboru pod ceną należy wskazać jeden z dwóch wariantów:
- 0 uchwytów – sama tarcza znaku bez elementów montażowych,
- 2 uchwyty – komplet do zamocowania jednego znaku na jednym standardowym słupku rurowym.
Uchwyty są przeznaczone do okrągłych rur i słupków o średnicy około Ø 48–60,3 mm. Słupek nie wchodzi w skład zestawu i należy zamówić go osobno.
Znak F-9a „Objazd w lewo” jest odmianą znaku prowadzącego na drodze objazdowej. Stosuje się go w związku z zamknięciem drogi dla ruchu i wyznaczeniem trasy zastępczej sąsiednimi drogami.
F-9a informuje kierujących, że dalszy przejazd po wyznaczonej trasie objazdowej odbywa się w lewo. Pomaga zachować ciągłość oznakowania na kolejnych skrzyżowaniach i ogranicza ryzyko pomylenia kierunku.
Odmianę znaku i miejsce jego ustawienia należy dobrać zgodnie z zatwierdzonym projektem czasowej organizacji ruchu oraz rzeczywistym przebiegiem objazdu.
- na skrzyżowaniach prowadzących ruch objazdowy w lewo,
- przy zamknięciach ulic lokalnych i odcinków dróg publicznych,
- w czasowej organizacji ruchu związanej z przebudową lub remontem drogi,
- przy awariach i zdarzeniach wymagających wyznaczenia trasy zastępczej,
- na kolejnych punktach trasy objazdowej wymagających potwierdzenia kierunku.
Format 900 × 350 mm zapewnia czytelne przedstawienie strzałki i napisu informującego o objeździe, a jednocześnie pozwala wygodnie zamontować tablicę na jednym słupku.
Dobór wymiaru, odmiany znaku i miejsca ustawienia powinien wynikać z zatwierdzonego projektu czasowej organizacji ruchu, warunków widoczności oraz prędkości pojazdów w miejscu zastosowania.
| Nazwa produktu | Znak F-9a „Objazd w lewo” |
| Wymiar | 900 × 350 mm |
| Rodzaj lica | folia odblaskowa 2 TYP (RA2), II generacja |
| Podkład | blacha stalowa ocynkowana grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Uchwyty montażowe | do wyboru: 0 lub 2 sztuki |
| Średnica słupka | około Ø 48–60,3 mm |
| Funkcja znaku | prowadzenie ruchu w lewo po wyznaczonej drodze objazdowej |
Lico znaku wykonano z folii odblaskowej 2 TYP (RA2), czyli folii odblaskowej II generacji. Zapewnia ona wyższy poziom odblaskowości niż RA1 i poprawia widoczność znaku po zmroku oraz w trudniejszych warunkach oświetleniowych.
W oznakowaniu objazdów szybkie rozpoznanie kierunku trasy zastępczej ma szczególne znaczenie. Typ folii musi być zgodny z zatwierdzonym projektem organizacji ruchu.
Tarcza znaku wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność znaku i ogranicza ryzyko jego odkształcenia. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Uchwyty mocuje się za podwójnie zagięte krawędzie tarczy. Poniższa grafika przedstawia przykładowy sposób zamocowania znaku drogowego na słupku. Znak powinien być ustawiony tak, aby kierunek objazdu był widoczny i możliwy do odczytania z odpowiednim wyprzedzeniem.
Do montażu znaku F-9a 900 × 350 mm można zastosować jeden standardowy słupek rurowy o średnicy około Ø 48–60,3 mm oraz 2 uchwyty uniwersalne. Długość słupka należy dobrać do wymaganej wysokości ustawienia znaku, sposobu posadowienia i warunków występujących w miejscu montażu.
Czytelny znak F-9a zmniejsza ryzyko błędnego wjazdu w zamknięty odcinek drogi i pomaga płynnie przeprowadzić kierujących wyznaczoną trasą objazdową w lewo.
Skuteczność oznakowania zależy od zachowania ciągłości znaków na całej trasie objazdu, właściwego miejsca ustawienia, dobrej widoczności oraz zgodności z zatwierdzonym projektem czasowej organizacji ruchu.
To znak prowadzący na drodze objazdowej, wskazujący kierującym dalszy przebieg objazdu w lewo.
Stosuje się go w związku z zamknięciem drogi dla ruchu i wyznaczeniem trasy objazdu sąsiednimi drogami.
Oferowany wariant ma wymiar 900 × 350 mm.
Zależy od wybranego wariantu. Można zamówić sam znak bez uchwytów albo znak z 2 uchwytami do montażu na jednym standardowym słupku rurowym.
Lico wykonano z folii odblaskowej 2 TYP (RA2), czyli folii odblaskowej II generacji.
