Znak uzupełniający F-3a „Granica powiatu” 1400×1100 mm, 1 TYP (RA1)
Znak F-3a „Granica powiatu” informuje o wjeździe na obszar wskazanego powiatu i gminy. Stosuje się go na drogach twardych, na granicy powiatów położonych w tym samym województwie.
Oferowany wariant ma wymiar 1400×1100 mm, lico z folii odblaskowej 1 TYP (RA1) oraz stalowy podkład o grubości 1,25 mm z podwójnie zaginaną krawędzią.
W opcjach produktu można wybrać znak bez uchwytów albo komplet 2 uchwytów do montażu na 1 słupku. Treść tablicy i konstrukcję wsporczą należy dobrać zgodnie z zatwierdzonym projektem organizacji ruchu.
W opcjach produktu pod ceną wybierz jeden z dwóch wariantów:
- Nie – 0 szt., jeżeli masz własne elementy montażowe,
- Tak – 2 szt., komplet uchwytów do zamocowania znaku na 1 słupku.
Komplet obejmuje 2 uchwyty do rury o średnicy Ø50–60 mm. Słupek nie jest częścią zestawu i należy zamówić go oddzielnie.
Ważne: tablica ma powierzchnię około 1,54 m². Konstrukcję wsporczą, liczbę podpór i sposób posadowienia trzeba dobrać do warunków miejscowych, obciążenia wiatrem oraz zatwierdzonego projektu organizacji ruchu. Opcja „Tak” obejmuje tylko wskazane 2 uchwyty.
Znak F-3a stosuje się na drogach twardych w celu oznaczenia granicy powiatów położonych w tym samym województwie. Informuje o wjeździe na obszar powiatu i gminy wskazanych na tablicy.
Na znaku podaje się nazwę powiatu i gminy. Jeżeli granicę powiatu wyznacza jednostka administracyjna posiadająca prawa miejskie, na znaku F-3a podaje się tylko nazwę powiatu, bez nazwy gminy.
Dokładne miejsce ustawienia oraz treść znaku powinny wynikać z zatwierdzonego projektu organizacji ruchu.

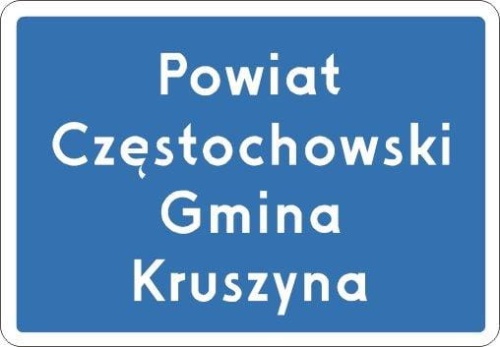

Zdjęcie produktu przedstawia wzór tablicy. Przed wykonaniem należy określić właściwą nazwę powiatu i – jeżeli jest wymagana – nazwę gminy.
Po złożeniu zamówienia prześlij treść tablicy oraz posiadany projekt na adres biuro@sklepdrogowy.pl, podając numer zamówienia. Produkcja powinna rozpocząć się dopiero po potwierdzeniu prawidłowej treści.
Nie należy kopiować nazw widocznych na zdjęciu wzorcowym, jeżeli nie odpowiadają one docelowej lokalizacji.
Lico znaku wykonano z folii odblaskowej I generacji – 1 TYP (RA1).
Folia odbija światło reflektorów pojazdów, poprawiając widoczność treści po zmroku. Na czytelność wpływają również miejsce ustawienia, kąt zamocowania, czystość lica oraz zachowanie wymaganej widoczności.
Typ folii powinien być zgodny z projektem organizacji ruchu i wymaganiami technicznymi dla konkretnej drogi.
Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność tarczy i umożliwia montaż za pomocą uchwytów krawędziowych.
Tył znaku jest zabezpieczony farbą proszkową w kolorze szarym.
| Symbol i nazwa | F-3a „Granica powiatu” |
| Wymiar | 1400×1100 mm |
| Powierzchnia tarczy | około 1,54 m² |
| Lico | folia odblaskowa 1 TYP (RA1) |
| Podkład | blacha stalowa ocynkowana 1,25 mm, podwójnie zaginana na obwodzie |
| Tył znaku | malowany proszkowo na kolor szary |
| Treść | indywidualna nazwa powiatu i – zależnie od przypadku – gminy |
| Wariant uchwytów | bez uchwytów lub 2 uchwyty |
| Uchwyty w wariancie „Tak” | 2 szt. do rury Ø50–60 mm |
Ze względu na wymiar tablicy nie należy dobierać konstrukcji wyłącznie na podstawie liczby uchwytów dostępnych w opcji produktu. Trzeba uwzględnić obciążenie wiatrem, rodzaj podłoża, wymaganą skrajnię, wysokość montażu i sposób posadowienia. Ostateczne rozwiązanie powinno wynikać z projektu organizacji ruchu.
Co oznacza znak F-3a?
Informuje o wjeździe na obszar powiatu i gminy wskazanych na tablicy. Stosuje się go na wewnątrzwojewódzkiej granicy powiatów.
Jakie nazwy umieszcza się na tablicy?
Zasadniczo nazwę powiatu i gminy. Jeżeli granicę powiatu wyznacza jednostka posiadająca prawa miejskie, podaje się tylko nazwę powiatu.
Czy zdjęcie przedstawia gotową treść do produkcji?
Nie. Jest to wzór produktu. Prawidłową treść trzeba przekazać po zamówieniu i potwierdzić przed rozpoczęciem produkcji.
Jaką folię zastosowano na licu?
Lico wykonano z folii odblaskowej 1 TYP (RA1), czyli folii odblaskowej I generacji.
Czy uchwyty są w komplecie?
Zależy od wybranej opcji. „Nie” oznacza tablicę bez uchwytów, natomiast „Tak” obejmuje 2 uchwyty do rury Ø50–60 mm.
Czy 2 uchwyty zawsze wystarczą do montażu?
Nie można tego założyć. Konstrukcję wsporczą i elementy mocujące należy dobrać do wymiaru tablicy, warunków miejscowych oraz projektu organizacji ruchu.
