Najważniejsze informacje w skrócie

Znaczenie i zastosowanie znaku F-9e

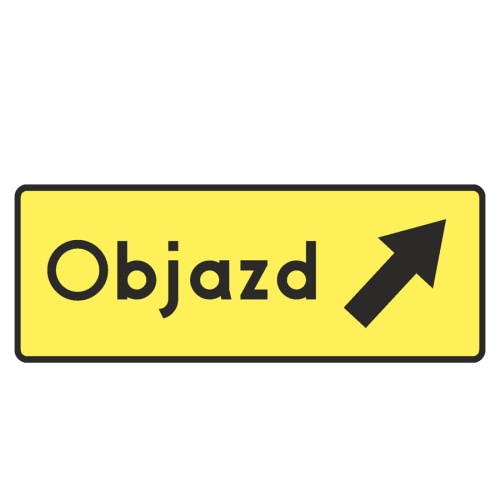

Znak F-9e „Objazd – kierunek ruchu w prawo” jest odmianą znaku F-9 „znak prowadzący na drodze objazdowej”. Wskazuje kierunek ruchu pojazdów na wyznaczonym objeździe.

Wariant F-9e informuje o przebiegu objazdu w prawo. Powinien być umieszczony w miejscu wynikającym z projektu organizacji ruchu i tworzyć czytelny ciąg z pozostałym oznakowaniem trasy zastępczej.

Jednoznaczne oznakowanie pomaga ograniczyć pomyłki kierowców, nagłe zmiany kierunku oraz wjazd na odcinek wyłączony z ruchu.

Rozmiar znaku F-9e – 1200x440 mm

Format 1200x440 mm zapewnia dużą powierzchnię czytelnego komunikatu kierunkowego. Proporcje tablicy odpowiadają podłużnemu układowi grafiki znaku F-9e i ułatwiają rozpoznanie kierunku objazdu w prawo.

Rozmiar znaku oraz jego miejsce ustawienia należy każdorazowo dobrać do zatwierdzonej organizacji ruchu, geometrii drogi i warunków widoczności.

Dane techniczne

Symbol znaku	F-9e
Nazwa	objazd – kierunek ruchu w prawo
Wymiar	1200x440 mm
Lico	folia odblaskowa 1 TYP (RA1)
Podkład	blacha stalowa ocynkowana grubości 1,25 mm
Krawędź tarczy	podwójnie zaginana na całym obwodzie przez wyoblanie krawędzi
Tył znaku	zabezpieczony farbą w kolorze szarym
Montaż	na słupku lub konstrukcji wsporczej z użyciem odpowiednio dobranych uchwytów

Folia odblaskowa 1 TYP (RA1)

Podkład stalowy i konstrukcja tarczy

Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Tarcza jest podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblanie krawędzi, co zwiększa jej sztywność i ogranicza ryzyko odkształceń. Tył znaku zabezpieczony jest farbą w kolorze szarym.

Instrukcja montażu znaku

Znak F-9e należy zamontować w miejscu wynikającym z zatwierdzonego projektu organizacji ruchu. Wysokość montażu, usytuowanie tarczy i dobór uchwytów powinny odpowiadać warunkom występującym w miejscu ustawienia znaku.

Jak dobrać słupek do znaku?

Wpływ na bezpieczeństwo ruchu drogowego

F-9e 1200x440 mm 1 TYP (RA1) zwiększa przewidywalność ruchu przez jednoznaczne wskazanie kierunku objazdu w prawo. Kierowca może wcześniej rozpoznać przebieg trasy zastępczej i przygotować się do wykonania właściwego manewru.

Czytelnie ustawiony znak ogranicza ryzyko pomylenia trasy, nagłych zmian kierunku i wjazdu na odcinek wyłączony z ruchu.

FAQ – najczęstsze pytania

Co oznacza znak F-9e?

Znak F-9e wskazuje kierunek ruchu w prawo na wyznaczonej trasie objazdowej.

Kiedy stosuje się znak F-9e?

Stosuje się go, gdy zatwierdzony przebieg objazdu wymaga wskazania kierunku w prawo. Miejsce ustawienia powinno wynikać z projektu organizacji ruchu.

Jak dobrać rozmiar znaku F-9e?

Oferowany wariant ma wymiar 1200x440 mm. Dobór rozmiaru i miejsca ustawienia powinien wynikać z zatwierdzonego projektu organizacji ruchu oraz warunków widoczności na drodze.

Co zapewnia folia odblaskowa 1 TYP (RA1)?

Folia RA1 poprawia widoczność znaku po zmroku w świetle reflektorów pojazdów. Jej zastosowanie powinno być zgodne z projektem organizacji ruchu.

Czy uchwyty montażowe są dołączone do znaku?

Zależy od wybranej opcji. „Nie” oznacza znak bez uchwytów, a „Tak” oznacza komplet 2 uchwytów uniwersalnych do montażu jednego znaku na jednym słupku o średnicy 50–60 mm. Słupek należy zamówić osobno.
