Znak F-1 „Przejście graniczne” 1000x760 mm 2 TYP (RA2) – WZÓR
Znak F-1 „Przejście graniczne” informuje o czynnym przejściu granicznym. Czytelnie przekazuje kierującym informację o zbliżaniu się do miejsca obsługi ruchu granicznego i pozwala odpowiednio wcześniej przygotować się do dalszej jazdy.
Prezentowana tablica jest wzorem wykonania. Widoczna na zdjęciu nazwa przejścia, godło i układ graficzny mają charakter przykładowy. Ostateczna treść tablicy jest wykonywana zgodnie z projektem lub specyfikacją zaakceptowaną przed produkcją.
Oferowany wariant ma wymiar 1000x760 mm i lico z folii odblaskowej 2 TYP (RA2). Nazwa przejścia oraz wygląd tablicy muszą odpowiadać zatwierdzonemu projektowi organizacji ruchu lub specyfikacji zamówienia.
W ramce pod ceną klient wybiera 0 albo 2 uchwyty montażowe. Projekt lub szczegóły zamówienia należy przesłać na adres: biuro@sklepdrogowy.pl.
Zdjęcie produktu przedstawia przykładowy wzór tablicy F-1, a nie gotową, uniwersalną treść przeznaczoną do każdej lokalizacji.
Nazwa przejścia granicznego, godło, treść oraz układ graficzny muszą zostać ustalone zgodnie z projektem lub specyfikacją zamówienia. Tablica zostanie wykonana po potwierdzeniu właściwego wariantu.
Jeżeli potrzebujesz tablicy z inną nazwą, grafiką albo w innym wymiarze, prześlij materiały na adres: biuro@sklepdrogowy.pl.
Nie należy zakładać, że zamówiona tablica automatycznie otrzyma dokładnie taką samą treść jak egzemplarz pokazany na zdjęciu.
W ramce pod ceną wybierz wariant: bez uchwytów (0 szt.) albo z 2 uchwytami montażowymi.
Wybierz 2 uchwyty, jeżeli znak ma zostać zamontowany na standardowym słupku rurowym o średnicy około Ø 48–60,3 mm. Wariant bez uchwytów wybierz, jeśli masz już odpowiednie elementy montażowe albo projekt przewiduje inny sposób mocowania.
Ze względu na wymiar 1000x760 mm sposób montażu, liczba słupków i konstrukcja wsporcza powinny zostać sprawdzone pod kątem obciążenia wiatrem oraz wymagań projektu. W niektórych lokalizacjach może być konieczne zastosowanie dodatkowej konstrukcji.
Jeżeli znak będzie montowany w zestawie z innym oznakowaniem, każdy dodatkowy znak lub tablica wymaga własnych uchwytów.
Znak F-1 informuje o czynnym przejściu granicznym. Powinien być stosowany zgodnie z zatwierdzonym projektem organizacji ruchu i ustawiony w miejscu zapewniającym odpowiednio wczesne odczytanie informacji.
Znak może być stosowany między innymi:
- na drogach prowadzących do czynnych przejść granicznych,
- przed terenem infrastruktury związanej z obsługą ruchu granicznego,
- w rejonie rozdziału potoków ruchu osobowego i ciężarowego,
- w miejscach, w których kierujący powinien wcześniej przygotować się do zmiany pasa, ograniczenia prędkości lub kontroli.
Uwaga: nazwa przejścia granicznego oraz lokalizacja znaku muszą odpowiadać dokumentacji i rzeczywistej organizacji ruchu.
Produkt przedstawiony w ofercie jest wzorem tablicy F-1. Widoczna na zdjęciu treść nie jest automatycznie przenoszona na każdą zamawianą tablicę.
Tablice z grupy F mogą wymagać dostosowania treści, nazwy, układu graficznego lub wymiaru do konkretnej lokalizacji. Prezentowany wariant ma wymiar 1000x760 mm, jednak możliwe jest przygotowanie innego wykonania zgodnego z projektem klienta.
Do przygotowania indywidualnej oferty należy przesłać:
- projekt albo grafikę tablicy,
- wymagany wymiar,
- nazwę przejścia granicznego,
- wymagany typ folii odblaskowej,
- pozostałe wymagania techniczne i montażowe.
Materiały należy przesłać na adres: biuro@sklepdrogowy.pl.
Format 1000x760 mm zapewnia dużą powierzchnię do czytelnego przedstawienia symbolu, nazwy przejścia i pozostałych elementów przewidzianych w projekcie. Ułatwia wcześniejsze zauważenie informacji na drogach dojazdowych do przejścia granicznego.
Wymiar znaku należy dobrać zgodnie z zatwierdzonym projektem organizacji ruchu. Nie należy samodzielnie zmniejszać ani powiększać tablicy wyłącznie na podstawie dostępnego miejsca lub ceny.
Lico znaku wykonano z folii odblaskowej II generacji – 2 TYP (RA2).
Folia RA2 zapewnia wyższy poziom odblaskowości niż standardowa folia RA1, poprawiając widoczność treści po zmroku i w świetle reflektorów pojazdów.
Sama klasa RA2 nie przesądza o konkretnej technologii wykonania folii. Parametry zastosowanego materiału powinny odpowiadać wymaganiom projektu lub specyfikacji zamówienia.
Typu folii nie należy samodzielnie zmieniać wbrew dokumentacji organizacji ruchu.

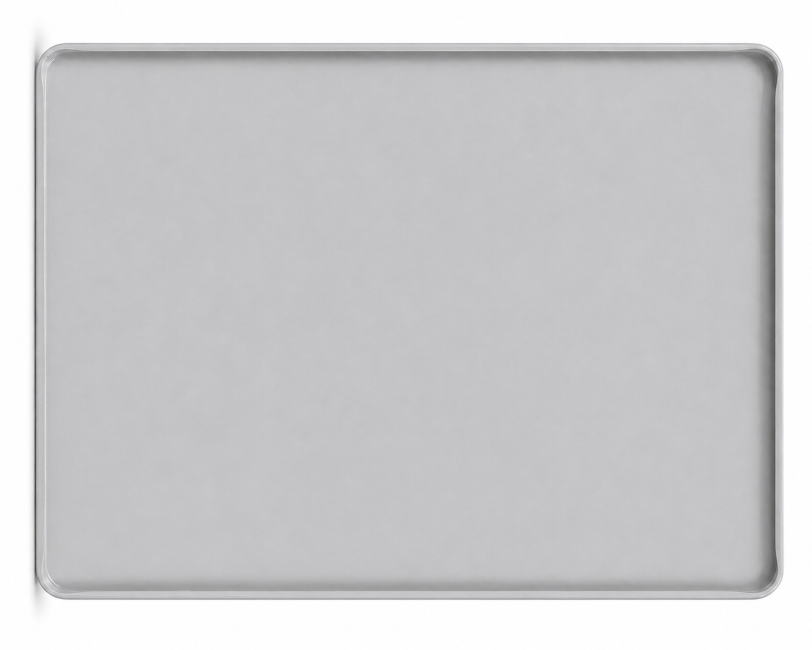

Podkład wykonano z blachy stalowej ocynkowanej o grubości 1,25 mm. Krawędzie są podwójnie zaginane na całym obwodzie, co zwiększa sztywność tarczy i ogranicza ryzyko jej odkształcenia.
Tył znaku jest zabezpieczony farbą w kolorze szarym. Konstrukcja jest przystosowana do montażu za pomocą uchwytów mocowanych do krawędzi tarczy.
| Symbol znaku | F-1 |
| Nazwa | „Przejście graniczne” |
| Charakter produktu | WZÓR – ostateczna treść wykonywana według zaakceptowanego projektu |
| Znaczenie | informuje o czynnym przejściu granicznym |
| Rodzaj znaku | znak uzupełniający |
| Wymiar | 1000x760 mm |
| Lico | folia odblaskowa 2 TYP (RA2), II generacja |
| Podkład | blacha stalowa ocynkowana 1,25 mm |
| Krawędź | podwójnie zaginana na całym obwodzie |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Uchwyty | do wyboru przy zakupie: 0 albo 2 sztuki |
| Standardowy słupek | około Ø 48–60,3 mm; sposób montażu zgodny z projektem |
Znak powinien znajdować się w miejscu dobrze widocznym z kierunku dojazdu do przejścia granicznego. Nazwa przejścia, orientacja tarczy oraz lokalizacja muszą odpowiadać rzeczywistej organizacji ruchu.
Znaku nie należy ustawiać na podstawie ogólnej oceny miejsca. Wymiar, treść, typ folii, wysokość montażu i konstrukcja wsporcza powinny wynikać z zatwierdzonego projektu.
Znak można zamontować na standardowym słupku rurowym o średnicy około Ø 48–60,3 mm, jeżeli taki sposób mocowania został przewidziany w projekcie. Długość słupka trzeba dobrać do wymaganej wysokości umieszczenia znaku, sposobu osadzenia i warunków występujących w miejscu montażu.
Do standardowego zamocowania wybierz wariant z 2 uchwytami. Jeśli masz już odpowiednie elementy montażowe, wybierz wariant bez uchwytów. Ze względu na wymiar 1000x760 mm należy sprawdzić obciążenie wiatrem i zapewnić stabilną konstrukcję wsporczą.
Nie. Zdjęcie przedstawia wzór wykonania tablicy F-1. Nazwa przejścia, godło, treść i układ graficzny są ustalane zgodnie z zaakceptowanym projektem lub specyfikacją.
Znak F-1 informuje o czynnym przejściu granicznym.
Oferowany wariant ma wymiar 1000x760 mm.
Tak. Projekt, grafikę i wymagany wymiar należy przesłać na adres biuro@sklepdrogowy.pl. Na tej podstawie zostanie przygotowana indywidualna oferta.
To zależy od wybranego wariantu. W ramce pod ceną można wybrać znak bez uchwytów albo z 2 uchwytami do zamocowania na standardowym słupku rurowym.
Nie należy tego zakładać. RA2 określa klasę parametrów odblaskowych, natomiast technologia konkretnej folii zależy od zastosowanego produktu i producenta.
Typ folii powinien odpowiadać zatwierdzonemu projektowi organizacji ruchu lub specyfikacji zamówienia. Nie należy samodzielnie zastępować RA2 folią RA1.
