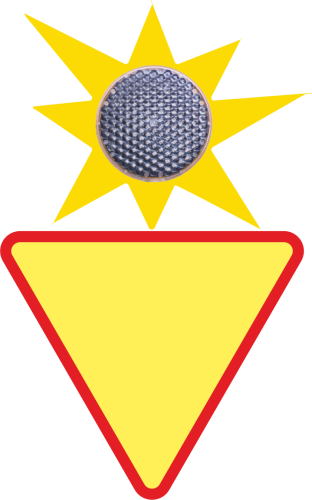

Znak aktywny A-7 „Ustąp pierwszeństwa” 900 mm z pulsatorem LED Ø300 mm i zasilaniem solarnym
Aktywny znak A-7 z pulsatorem LED Ø300 mm dodatkowo wyróżnia oznakowanie na dojeździe do skrzyżowania z drogą z pierwszeństwem. Tarcza o boku 900 mm ma lico z folii odblaskowej 2 TYP / RA2, a pulsator dodatkowo zwraca uwagę na oznakowanie.
Wersja bazowa obejmuje zasilanie solarne 12 V, sterownik z komunikacją radiową oraz uchwyty i śruby montażowe. Pulsator pracuje całodobowo w trybie pulsacyjnym; opcjonalne czujki umożliwiają uruchamianie go po wykryciu ruchu. Konstrukcja wsporcza nie jest dołączona.
A-7 „Ustąp pierwszeństwa” ostrzega o skrzyżowaniu z drogą z pierwszeństwem. Kierujący dojeżdżający drogą podporządkowaną musi ustąpić pierwszeństwa zgodnie z oznakowaniem. Pulsator dodatkowo wyróżnia tarczę, nie zmieniając znaczenia znaku.
Wersja aktywna z pulsatorem jest przeznaczona do skrzyżowań, w których projekt przewiduje dodatkowe wyróżnienie znaku A-7, np. na dojazdach wymagających szczególnego zwrócenia uwagi kierowców. Zasilanie solarne pozwala zastosować zestaw bez stałego przyłącza sieciowego, pod warunkiem zapewnienia odpowiednich warunków pracy panelu.
Bok tarczy 900 mm odpowiada grupie znaków średnich. Wielkość, lokalizację i ewentualne oznakowanie uzupełniające dobierz do projektu organizacji ruchu.
- Jedna tarcza A-7 o boku 900 mm, z folią odblaskową 2 TYP / RA2.
- Jeden pulsator LED o średnicy 300 mm.
- Sterownik z komunikacją radiową.
- Skrzynka zasilania solarnego 12 V z panelem fotowoltaicznym.
- Uchwyty i śruby montażowe.
Elementy wsporcze i opcjonalne czujki ruchu wymagają osobnego zamówienia. Zestaw obejmuje jeden znak; synchronizacja dwóch znaków wymaga drugiego kompatybilnego zestawu.
| Tarcza | A-7 w wersji bazowej; inna tarcza znaku na indywidualną wycenę |
|---|---|
| Czujki ruchu | opcjonalnie: wykrywanie pojazdów lub pieszych |
| Zasilanie | solarne 12 V w wersji bazowej; opcjonalnie stałe 230 V |
| Zasilanie buforowe | wariant akumulatorowy dla lokalizacji z dostępem do 230 V tylko w nocy |
| Konstrukcja wsporcza | opcjonalny słup Ø76 mm, długość 4,9 m, albo inna konstrukcja |
Opcje dodatkowe wymagają indywidualnej wyceny. Przed zamówieniem określ tryb pracy, rodzaj detekcji, sposób zasilania i konstrukcję wsporczą.
| Symbol i nazwa | A-7 „Ustąp pierwszeństwa” |
|---|---|
| Bok tarczy | 900 mm |
| Grupa wielkości | średni (S) |
| Lico | folia odblaskowa 2 TYP / RA2 |
| Podkład | stal ocynkowana |
| Grubość blachy | 1,25 mm |
| Krawędzie | podwójnie zaginane na całym obwodzie |
| Tył tarczy | malowany na szaro |
| Pulsator | pojedynczy LED, Ø300 mm |
| Kąt świecenia diod pulsatora | 30° |
| Intensywność świecenia | regulowana automatycznie |
| Zasilanie bazowe | solarne 12 V |
| Autonomia obliczeniowa | 14–20 dni – zależna od przyjętej konfiguracji i warunków pracy |
| Sterownik | z komunikacją radiową |
| Tryb podstawowy | całodobowa praca pulsacyjna |
| Tryb z opcjonalnymi czujkami | uruchamianie po wykryciu ruchu |
| Elementy montażowe | uchwyty i śruby w komplecie |
| Konstrukcja wsporcza | poza zestawem |
Pulsator emituje powtarzające się błyski, dodatkowo wyróżniając znak A-7. Brak pulsowania nie znosi obowiązku ustąpienia pierwszeństwa wynikającego ze znaku. Automatyczna regulacja intensywności dostosowuje świecenie do warunków oświetlenia. Praca całodobowa oznacza pulsowanie w ciągu doby, a nie stałe świecenie lampy.
Po zastosowaniu opcjonalnej czujki pojazdów lub pieszych możliwy jest tryb wywoływany wykryciem ruchu. Sterownik radiowy pozwala zsynchronizować pracę dwóch kompatybilnych znaków.
- Odblaskowe lico i aktywny pulsator w jednym zestawie.
- Zasilanie solarne bez potrzeby stałego przyłącza 230 V.
- Automatyczna regulacja intensywności świecenia.
- Możliwość rozbudowy o detekcję ruchu i drugi znak.
- Uchwyty i śruby montażowe dołączone do zestawu.
Układ bazowy wykorzystuje panel fotowoltaiczny i skrzynkę zasilania 12 V. Panel należy ustawić w miejscu zapewniającym dostęp do światła słonecznego i ograniczającym zacienienie.
Autonomia 14–20 dni jest wartością obliczeniową dla przyjętych niekorzystnych warunków. Rzeczywisty czas pracy zależy od pojemności i stanu akumulatora, konfiguracji pulsatora, temperatury oraz nasłonecznienia. Parametry panelu i akumulatora oraz założenia dotyczące autonomii należy potwierdzić przy doborze zestawu do lokalizacji.
Lico z folii 2 TYP / RA2 odbija światło reflektorów. Uzupełnia działanie pulsatora, zachowując funkcję standardowego znaku ostrzegawczego.
Trójkątną tarczę wykonano z ocynkowanej blachy stalowej 1,25 mm. Podwójnie zaginane krawędzie usztywniają podkład. Tył jest pomalowany na szaro.
Konstrukcję wsporczą dobierz do masy kompletnego zestawu, powierzchni tarczy i panelu oraz obciążeń w miejscu ustawienia. Słup dla układu aktywnego powinien uwzględniać wszystkie jego elementy, w tym skrzynkę zasilania.
Po montażu sprawdź stabilność mocowań, widoczność tarczy i pulsatora, ustawienie panelu oraz działanie sterownika. Przy konfiguracji z czujkami sprawdź obszar detekcji; przy dwóch znakach również synchronizację radiową.
Schemat ma charakter poglądowy. Wysokość i lokalizację całego zestawu aktywnego dopasuj do projektu oraz warunków montażu. Regularnie kontroluj połączenia, czystość panelu i lica oraz stan zasilania.
Ostrzega o skrzyżowaniu z drogą z pierwszeństwem. Kierujący musi ustąpić pierwszeństwa zgodnie z oznakowaniem.
Nie. Obowiązek wynika ze znaku A-7. Pulsator jest dodatkowym elementem ostrzegawczym.
Nie. Tarcza jest trójkątna, a 900 mm oznacza długość jej boku. Średnica pulsatora wynosi 300 mm.
Nie. Uchwyty i śruby są w komplecie, a słup lub inną konstrukcję wsporczą trzeba zamówić osobno.
Nie. Czujka ruchu pojazdów lub pieszych jest opcją dodatkową, umożliwiającą pracę przez wywołanie.
Nie. Obejmuje jeden znak z pulsatorem. Synchronizacja wymaga drugiego kompatybilnego zestawu.
Tak. Na indywidualną wycenę dostępne są warianty stałe 230 V oraz buforowe akumulatorowe dla zasilania sieciowego dostępnego nocą.
Nie. Jest to wartość obliczeniowa, którą należy potwierdzić dla konkretnej konfiguracji, miejsca i trybu pracy.
