D-6 kpl. 2 znaków aktywnych z lampami LED 2x fi 100 zasilanie solarne 20W pulsator

Znak informacyjny D-6 służy do oznakowania miejsc szczególnie niebezpiecznych takich jak przejście dla pieszych. Zadaniem tego znaku jest przekazanie informacji do kierujących pojazdami  z dużym wyprzedzeniem. Znak wyposażony jest w podświetlane lico symbolu D-6, pulsującą lampę ostrzegawczą fi 360 mm oraz lampę doświetlającą przejście dla pieszych. Zastosowanie źródeł światła LED w każdym z elementów znaku minimalizuje zużycie energii oraz umożliwia wieloletnią i bezawaryjną pracę. Dodatkowym atutem jest możliwość zasilania go z układu hybrydowego ( solar + Turbina ).

Zestaw zawiera:

- kaseton jednostronny

- sterownik znaku D6 z sieci 230 V

- zestaw elektryczny montażowy (specjalny przewód do połączenia sterownika z kasetonem)

Znak aktywny D-6 SIGN FLASH Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku. Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz pr...

Znak aktywny D-6 jednostronny z wysięgnikiem do 6 mb zasilanie solarne

Zestaw obejmuje:

1. Znak aktywny D-6, D-6b lub D-6a wymiar 900x900 mm podświetlany jednostronny x 1 szt.
2. Sterownik D6 + GPS x 1 szt.
3. Czujnik ruchu pieszych x 1 szt.
4. Lampa – pulsator jednostronny fi 300 x 1 szt.
5. Doświetlenie przejścia dla pieszych x 1 szt.
6. Skrzynka – zasilanie solarne + panel fotowoltaiczny + konstrukcja x 1 kpl.
7. Wysięgnik do 6 mb (przy zamówieniu prosimy określić długość) x 1 szt.
8. Słup – konstrukcja x 1 szt.
9. Fundament x 1 kpl.

Znak aktywny D-6 podświetlany z lampą pulsacyjną fi 300 mm, montowany na wysięgniku najczęściej nad osią jezdni dwukierunkowej z lampą doświetlającą przejście dla pieszych. Poza podstawową funkcją jaką spełnia znak drogowy D-6 dodatkowo w sposób aktywny zwraca uwagę na siebie poprzez pulsowanie sygnalizatora LED. Dodatkowo w gdy system wejdzie w tryb nocny następuje podświetlenie lica znaku oraz uruchamiany jest system wykrywania pieszego, który w momencie wykrycia pieszego załącza podświetlenie przejścia dla pieszych.

Wysięgnik dla podanego modelu do 6000 mm.

Lampa doświetlająca przejście dla pieszych montowana jest pod tarczą znaku na wysokości 5,5 mb

 DANE TECHNICZNE

Wymiary tarczy znaku D-6, D-6a, lub D-6b: 960 x 960 x 100 mm

Moc lampy doświetlającej przejście dla pieszych 48 W. Kolor diod LED biły.

Mocowanie znaku – chwytak boczny regulowany.

Obudowa aluminiowa

Waga  znaku 25 kg

Lico podświetlane

Średnica pulsatora LED  fi 300 mm

Mocowanie : na wysięgniku

Napięcie zasilania 12 V

Pobór mocy średni 12 W

Intensywność świecenia:  regulowana automatycznie

Kolor LED pulsatora żółty

Kąt świecenia LED 30 stopni

Warunki środowiskowe (klasa odporności): IP67od lica znaku

Panel fotowoltaiczny 3x 160W

Pojemność akumulatora min 150 Ah

Autonomia dla zasilania solarnego minimum 7 dni

Znak aktywny D-6 dwustronny z wysięgnikiem do 6 mb zasilanie stałe 230 V

Zestaw obejmuje:

1. Znak aktywny D-6, D-6b lub D-6a wymiar 900x900 mm podświetlany dwustronny x 1 szt.
2. Sterownik D6 + GPS x 1 szt.
3. Czujnik ruchu pieszych x 1 szt.
4. Lampa – pulsator dwustronny fi 300 x 1 szt.
5. Doświetlenie przejścia dla pieszych x 1 szt.
6. Skrzynka – zasilanie solarne stałe 230 V + konstrukcja x 1 kpl.
7. Wysięgnik do 6 mb (przy zamówieniu prosimy określić długość) x 1 szt.
8. Słup – konstrukcja x 1 szt.
9. Fundament x 1 kpl.

Znak aktywny D-6 podświetlany z lampą pulsacyjną fi 300 mm, montowany na wysięgniku najczęściej nad osią jezdni dwukierunkowej z lampą doświetlającą przejście dla pieszych. Poza podstawową funkcją jaką spełnia znak drogowy D-6 dodatkowo w sposób aktywny zwraca uwagę na siebie poprzez pulsowanie sygnalizatora LED. Dodatkowo w gdy system wejdzie w tryb nocny następuje podświetlenie lica znaku oraz uruchamiany jest system wykrywania pieszego, który w momencie wykrycia pieszego załącza podświetlenie przejścia dla pieszych.

Wysięgnik dla podanego modelu do 6000 mm.

Lampa doświetlająca przejście dla pieszych montowana jest pod tarczą znaku na wysokości 5,5 mb

 DANE TECHNICZNE

Wymiary tarczy znaku D-6, D-6a, lub D-6b: 960 x 960 x 100 mm

Moc lampy doświetlającej przejście dla pieszych 48 W. Kolor diod LED biły.

Mocowanie znaku – chwytak boczny regulowany.

Obudowa aluminiowa

Waga  znaku 25 kg

Lico podświetlane

Średnica pulsatora LED  fi 300 mm

Mocowanie : na wysięgniku

Napięcie zasilania 230 - 12 V

Pobór mocy średni 12 W

Intensywność świecenia:  regulowana automatycznie

Kolor LED pulsatora żółty

Kąt świecenia LED 30 stopni

Warunki środowiskowe (klasa odporności): IP67od lica znaku

Znak aktywny D-6 jednostronny podświetlany z lampą Fi 300 z doświetleniem przejścia

Znak aktywny D-6 podświetlany poza podstawową funkcją jaką spełnia znak drogowy D-6 dodatkowo w sposób aktywny zwraca uwagę na siebie poprzez pulsowanie sygnalizatora LED. Dodatkowo w gdy system wejdzie w tryb nocny następuje podświetlenie lica znaku oraz uruchamiany jest system wykrywania pieszego, który w momencie wykrycia pieszego załącza podświetlenie przejścia dla pieszych.

Wyposażenie

znak aktywny D-6 podświetlany (jednostronny)

czujnik ruchu

sterownik 3D-D6

skrzynka – zasilanie solarne 12V

elementy mocowania

zasilanie solarne + konstrukcja panela

DANE TECHNICZNE

Całkowite wymiary: 960 x 960 x 100 mm

Waga 25 kg

Lico podświetlane

Średnica pulsatora LED  fi 300 mm

Mocowanie : na wysięgnik

Napięcie zasilania 12 V

Pobór mocy średni 12 W

Intensywność świecenia:  regulowana automatycznie

Kolor LED Żółty

Kąt świecenia LED 30 stopni

Warunki środowiskowe (klasa odporności): IP67od lica znaku

Panel fotowoltaiczny 3x 160W

Pojemność akumulatora min 150 Ah

Sugerowana wysokość wysięgnika 5,5 m

Cena nie obejmuje wysięgnika i fundamentu.

Zestaw 2 znaków aktywnych D-6 z lampami fi 100 w technologii  SIGN FLASH z zasilaniem sieciowym 230V

Zestaw obejmuje:

1. Znak D-6 600x600 z 2 lampami fi 100 x 2 szt.
2. Sterownik D-6 x 2 szt.
3. Czujnik ruchu pieszych + komunikacja radiowa x 2 szt.
4. Zasilanie sieciowe 230 V x 2 szt.

UWAGA ! zestaw nie zawiera słupków.

Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku.

 Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz przesłanie informacji do znaku na drugim pasie falą radiową  i uaktywnienie lamp na drugim znaku.

Znak wielkości lica 600x600 mm w obudowie aluminiowej.

Obudowa znaku powiększona o 200 mm w pionie, gdzie zamontowane są dwie ledowe lampy fi 100 mm migające naprzemiennie po aktywacji

Znaki kasetonowe D6 ( informacyjne ) mają coraz większe zastosowanie w nowoczesnych systemach oznakowania przejść dla pieszych w miejscach szczególnie niebezpiecznych. Zadaniem tych znaków jest przekazywanie informacji dla kierujących pojazdami o zbliżaniu się do przejścia dla pieszych z odpowiednio dużej odległości tak, aby kierowca mógł zachować właściwą ostrożność.

Znaki tego typu łączą w sobie kilka niezależnych funkcji, do których należą :

• Wyświetlanie treści znaku D-6 z boku przejścia
• Ostrzeżenie zbliżających się kierowców o niebezpiecznym miejscu za pomocą lamp pulsacyjnych wbudowanych w znak.

 Zalety znaku D-6.

 Odblaskowe lico znaku z folii odblaskowej II generacji

• Dobra widoczność z dużej odległości
• Odporność na zmienne warunki atmosferyczne
• Wyzwalanie za pomocą czujników ruchu w obszarze pieszego

Dane techniczne

• Wielkość znaku:  600x600  [mm]
• Wielkość obudowy z lampami: 620x820 [mm]
• Kolor światła pulsatorów: żółty

• Źródło światła: diody Led
• Barwa: 591 [nm] (żółta/pomarańczowa)
• Napięcie zasilania: 12 [VDC]
• Pobór mocy: 2,5 Watt
• Waga znaku: 22 Kg
• Rodzaj zasilania: stałe 230 V
• Typ czujnika: podczerwień/mikrofala
• Montaż: 3 uchwyty
• Typ słupa nośnego:  zalecany  fi 76 mm

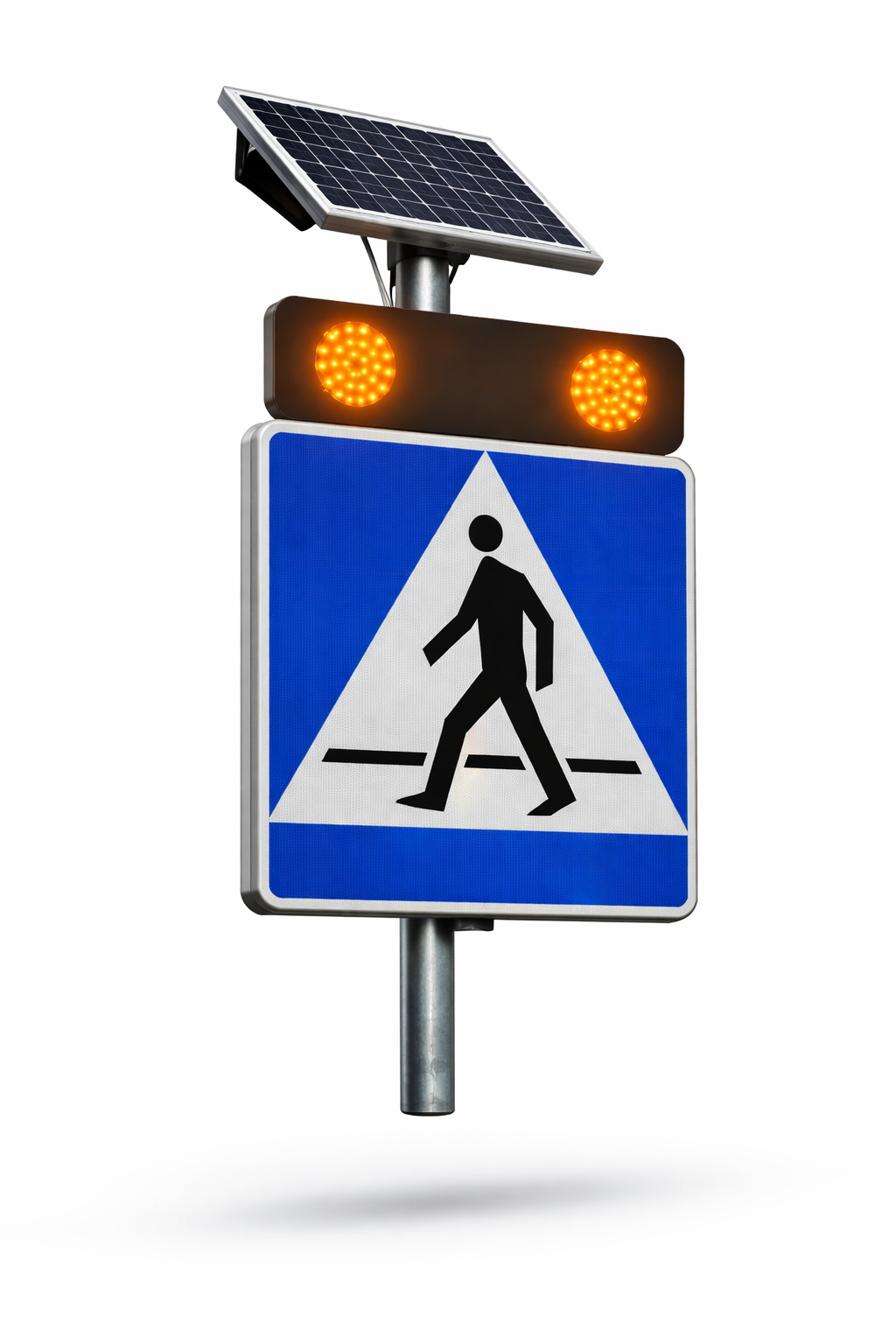

Zestaw 2 znaków aktywnych D-6 z lampami fi 100 w technologii  SIGN FLASH z zasilaniem solarnym 30W

Zestaw obejmuje:

1. Znak D-6 600x600 z 2 lampami fi 100 x 2 szt.
2. Sterownik D-6 x 2 szt.
3. Czujnik ruchu pieszych + komunikacja radiowa x 2 szt.
4. Zasilanie solarne z podtrzymaniem buforowym x 2 szt.
5. Skrzynka – zasilanie solarne + panel fotowoltaiczny + konstrukcja x 2 szt.

UWAGA ! zestaw nie zawiera słupków.

Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku.

 Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz przesłanie informacji do znaku na drugim pasie falą radiową  i uaktywnienie lamp na drugim znaku.

Znak wielkości lica 600x600 mm w obudowie aluminiowej.

Obudowa znaku powiększona o 200 mm w pionie, gdzie zamontowane są dwie ledowe lampy fi 100 mm migające naprzemiennie po aktywacji

Czujnik ruchu pieszego znajduje się pod baterią słoneczną.

Znaki kasetonowe D6 ( informacyjne ) mają coraz większe zastosowanie w nowoczesnych systemach oznakowania przejść dla pieszych w miejscach szczególnie niebezpiecznych. Zadaniem tych znaków jest przekazywanie informacji dla kierujących pojazdami o zbliżaniu się do przejścia dla pieszych z odpowiednio dużej odległości tak, aby kierowca mógł zachować właściwą ostrożność.

Znaki tego typu łączą w sobie kilka niezależnych funkcji, do których należą :

• Wyświetlanie treści znaku D-6 z boku przejścia
• Ostrzeżenie zbliżających się kierowców o niebezpiecznym miejscu za pomocą lamp pulsacyjnych wbudowanych w znak.

 Zalety znaku D-6.

 Odblaskowe lico znaku z folii odblaskowej II generacji

• Dobra widoczność z dużej odległości
• Odporność na zmienne warunki atmosferyczne
• Brak kosztów eksploatacji – autonomiczne zasilanie
• Wyzwalanie za pomocą czujników ruchu w obszarze pieszego

Opis działania

 Podstawowe i jedyne źródło światła kasetonu D6 stanowią diody Led w postaci dwóch lamp fi 100 mm świecących barwą żółtą ( 591 nm ) o mocy łącznej 2 Watt zamocowane wewnątrz obudowy ( kasetonu ). Z boku znaku zamontowany czujnik pasywnej podczerwieni wraz z detekcją mikrofalową umożliwiający wykrywanie pieszego w rejonie strefy przejścia i załączający pulsowanie lamp. Sterownik mikroprocesorowy wraz z radiolinią umożliwia transmisję sygnału do drugiego znaku na odległość do 50 metrów, co powoduje, że podczas zadziałania jednego znaku sygnał wykrycia pieszego jest przesyłany do znaku po przeciwnej stronie jezdni, który również zaczyna pulsować. Zastosowana transmisja radiowa zabezpiecza przed możliwością braku komunikacji w przypadku zablokowania bezpośredniej widoczności znaków ze sobą. Całość zasilania jest z baterii słonecznej o mocy 50 Watt, z której energia magazynowana jest w akumulatorze żelowym umieszczonym w znaku. System zapewnia poprawną pracę przez cały rok bez potrzeby doładowywania akumulatora.

Dane techniczne

Znak D6

• Wielkość znaku:  600x600  [mm]
• Wielkość obudowy z lampami: 620x820 [mm]
• Kolor światła pulsatorów: żółty

• Źródło światła: diody Led
• Barwa: 591 [nm] (żółta/pomarańczowa)
• Napięcie zasilania: 12 [VDC]
• Pobór mocy: 2,5 Watt
• Waga znaku: 22 Kg
• Rodzaj zasilania: słoneczne
• Typ akumulatora:  żelowy
• Typ czujnika: podczerwień/mikrofala
• Panel słoneczny: 3 W
• Montaż: 3 uchwyty
• Typ słupa nośnego:  zalecany  fi 76 mm

Zestaw 2 znaków aktywnych D-6 z lampami fi 200 w technologii  SIGN FLASH z zasilaniem sieciowym 230V

Zestaw obejmuje:

1. Znak D-6 600x600 z 2 lampami fi 200 x 2 szt.
2. Sterownik D-6 x 2 szt.
3. Czujnik ruchu pieszych + komunikacja radiowa x 2 szt.
4. Zasilanie sieciowe 230 V x 2 szt.

Opcja ! zasilanie buforowe z akumulatorem.

UWAGA ! zestaw nie zawiera słupków.

Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku.

 Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz przesłanie informacji do znaku na drugim pasie falą radiową  i uaktywnienie lamp na drugim znaku.

Znak wielkości lica 600x600 mm w obudowie aluminiowej.

Obudowa znaku powiększona o 300 mm w pionie, gdzie zamontowane są dwie ledowe lampy fi 200 mm migające naprzemiennie po aktywacji

Znaki kasetonowe D6 ( informacyjne ) mają coraz większe zastosowanie w nowoczesnych systemach oznakowania przejść dla pieszych w miejscach szczególnie niebezpiecznych. Zadaniem tych znaków jest przekazywanie informacji dla kierujących pojazdami o zbliżaniu się do przejścia dla pieszych z odpowiednio dużej odległości tak, aby kierowca mógł zachować właściwą ostrożność.

Znaki tego typu łączą w sobie kilka niezależnych funkcji, do których należą :

• Wyświetlanie treści znaku D-6 z boku przejścia
• Ostrzeżenie zbliżających się kierowców o niebezpiecznym miejscu za pomocą lamp pulsacyjnych wbudowanych w znak.

 Zalety znaku D-6.

 Odblaskowe lico znaku z folii odblaskowej II generacji

• Dobra widoczność z dużej odległości
• Odporność na zmienne warunki atmosferyczne
• Wyzwalanie za pomocą czujników ruchu w obszarze pieszego

Dane techniczne

• Wielkość znaku:  600x600  [mm]
• Wielkość obudowy z lampami: 620x920 [mm]
• Kolor światła pulsatorów: żółty

• Źródło światła: diody Led
• Barwa: 591 [nm] (żółta/pomarańczowa)
• Napięcie zasilania: 12 [VDC]
• Pobór mocy: 2,5 Watt
• Waga znaku: 22 Kg
• Rodzaj zasilania: stałe 230 V
• Typ czujnika: podczerwień/mikrofala
• Montaż: 3 uchwyty
• Typ słupa nośnego:  zalecany  fi 76 mm (cena zawiera słupków)

Znak aktywny D-6 dwustronny z wysięgnikiem na drogi krajowe zasilanie buforowe 230V.

Uwaga ! wymagania na drogach krajowych określają:

- brak podświetlenia tarczy znaku

- brak doświetlenia przejścia z lampy pod tarczą znaku. GDDKiA często wymaga doświetlenia przejścia dla pieszych z lamp montowanych w poboczu.

Poniższy zestaw jest przygotowany na drogę krajową bez lamp doświetlających przejście.

Zestaw obejmuje:

1. Znak aktywny dwustronny D-6, D-6b lub D-6a wymiar 900x900 mm (bez podświetlenia) z licem z folii 2 generacji x 1 szt.
2. Sterownik D6 x 1 szt.
3. Tryb pulsacyjny 24h bez czujki ruchu  x 1 szt.
4. Lampa – pulsator dwustronny fi 300 x 2 szt.
5. Doświetlenie przejścia dla pieszych BRAK  x 0 szt.
6. Skrzynka – zasilanie stałe 230 V + bufor z akumulatora 1 kpl.
7. Wysięgnik do 6 mb (przy zamówieniu prosimy określić długość) x 1 szt.
8. Słup – konstrukcja x 1 szt.
9. Fundament x 1 kpl.

Opcje dodatkowe w jakich możemy przygotować znak !

1. Znak jednostronny, lub dwustronny
2. Wersja tarczy znaku D-6, D-6a, D-6b
3. Pulsatory z lampy fi 300 jednostronny, dwustronny, podwójny (2 szt. na jednym znaku )
4. Zasilanie stałe 230V
5. Zasilanie solarne z autonomią 7-10 dni lub 14-20 dni.
6. Turbina wiatrowa od 90 W do 300 W

Znak aktywny D-6 podświetlany z lampą pulsacyjną fi 300 mm, montowany na wysięgniku najczęściej nad osią jezdni dwukierunkowej z lampą doświetlającą przejście dla pieszych. Poza podstawową funkcją jaką spełnia znak drogowy D-6 dodatkowo w sposób aktywny zwraca uwagę na siebie poprzez pulsowanie sygnalizatora LED. Dodatkowo w gdy system wejdzie w tryb nocny następuje podświetlenie lica znaku oraz uruchamiany jest system wykrywania pieszego, który w momencie wykrycia pieszego załącza podświetlenie przejścia dla pieszych.

Wysięgnik dla podanego modelu do 6000 mm.

Lampa doświetlająca przejście dla pieszych montowana jest pod tarczą znaku na wysokości 5,5 mb

 DANE TECHNICZNE

Wymiary tarczy znaku D-6, D-6a, lub D-6b: 960 x 960 x 100 mm

Moc lampy doświetlającej przejście dla pieszych 48 W. Kolor diod LED biły.

Mocowanie znaku – chwytak boczny regulowany.

Obudowa aluminiowa

Waga  znaku 25 kg

Lico podświetlane

Średnica pulsatora LED  fi 300 mm

Mocowanie : na wysięgniku

Napięcie zasilania 230 - 12 V

Pobór mocy średni 12 W

Intensywność świecenia:  regulowana automatycznie

Kolor LED pulsatora żółty

Kąt świecenia LED 30 stopni

Warunki środowiskowe (klasa odporności): IP67od lica znaku

Sposób działania

W domyślnej konfiguracji:

• pulsator działa24/h (automatycznie regulowana moc)
• podświetlenie lica znaku działa od zmierzchu -do świtu
• system doświetlenia przejścia dla pieszych działa od zmierzchu -do świtu
• czujniki ruchu pieszych działają od zmierzchu do świtu

PARAMETRY OPTYCZNE

• Intensywność świecenia: regulowana automatycznie
• Średnica pulsatora LED: 300 mm
• Kąt świecenia diod LED pulsatora: 30 stopni
• Doświetlenie przejścia: oprawa kierunkowa soczewkowa skupiająca, barwa światła biała zimna (6500K), moc łączna 54W, max 7500 lumenów, kąt rozproszenia wiązki światła 60 stopni, pole doświetlenia 10x4 m.

 PARAMETRY ELEKTRYCZNE

• Napięcie zasilania: 12V
• Pobór mocy średni: w zależności od wersji - od 2W do 10W

Najważniejsze cechy

• najwyższej klasy energooszczędność projektowana pod zasilanie solarne - zapewniająca działanie przez cały rok
• pulsator fi 300 z diodami LED typu „traffic” z regulacją intensywności świecenia PWM
• równomierne podświetlenie lica znaku w trybie nocnym doskonała widoczność znaku w każdych warunkach
• profesjonalne czujniki ruchu pieszych z precyzyjną i pewną detekcją
• dedykowane podświetlenie przejścia dla pieszych skupionym światłem podświetla przejście i chodnik
• funkcja oszczędzania energii poprzez regulowaną moc doświetlenia przejścia, w momencie gdy nie ma pieszych strumień świetlny ograniczany jest do 20%, po wykryciu pieszego następuje rozświetlenie do pełnej mocy
• inteligentny sterownik 3D-D6Smart jest w pełni programowalny poprzez przyjazny interfejs Wi-Fi, istnieje możliwość modyfikowania sposobu działania systemu lub zmiany ustawień domyślnych - sterownik współpracuje z punktowymi elementami PEO
