Znak aktywny D-6 dwustronny z wysięgnikiem do 6 mb zasilanie solarne

Znak informacyjny D-6 służy do oznakowania miejsc szczególnie niebezpiecznych takich jak przejście dla pieszych. Zadaniem tego znaku jest przekazanie informacji do kierujących pojazdami  z dużym wyprzedzeniem. Znak wyposażony jest w podświetlane lico symbolu D-6, pulsującą lampę ostrzegawczą fi 360 mm oraz lampę doświetlającą przejście dla pieszych. Zastosowanie źródeł światła LED w każdym z elementów znaku minimalizuje zużycie energii oraz umożliwia wieloletnią i bezawaryjną pracę. Dodatkowym atutem jest możliwość zasilania go z układu hybrydowego ( solar + Turbina ).

Zestaw zawiera:

- kaseton jednostronny

- sterownik znaku D6 z sieci 230 V

- zestaw elektryczny montażowy (specjalny przewód do połączenia sterownika z kasetonem)

Znak aktywny D-6 SIGN FLASH Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku. Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz pr...

Znak aktywny D-6 jednostronny z wysięgnikiem do 6 mb zasilanie solarne

Zestaw obejmuje:

1. Znak aktywny D-6, D-6b lub D-6a wymiar 900x900 mm podświetlany dwustronny x 1 szt.
2. Sterownik D6 + GPS x 1 szt.
3. Czujnik ruchu pieszych x 1 szt.
4. Lampa – pulsator jednostronny fi 300 x 1 szt.
5. Doświetlenie przejścia dla pieszych x 1 szt.
6. Skrzynka – zasilanie solarne + panel fotowoltaiczny + konstrukcja x 1 kpl.
7. Wysięgnik do 6 mb (przy zamówieniu prosimy określić długość) x 1 szt.
8. Słup – konstrukcja x 1 szt.
9. Fundament x 1 kpl.

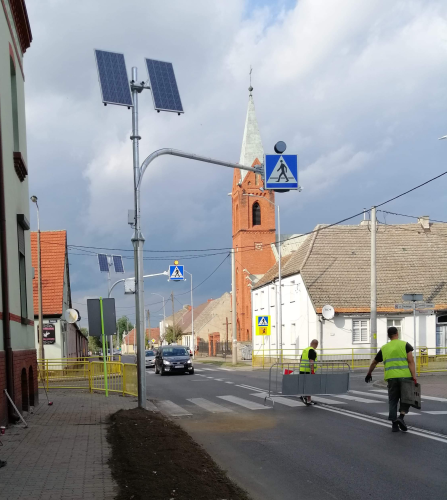

Znak aktywny D-6 podświetlany z lampą pulsacyjną fi 300 mm, montowany na wysięgniku najczęściej nad osią jezdni dwukierunkowej z lampą doświetlającą przejście dla pieszych. Poza podstawową funkcją jaką spełnia znak drogowy D-6 dodatkowo w sposób aktywny zwraca uwagę na siebie poprzez pulsowanie sygnalizatora LED. Dodatkowo w gdy system wejdzie w tryb nocny następuje podświetlenie lica znaku oraz uruchamiany jest system wykrywania pieszego, który w momencie wykrycia pieszego załącza podświetlenie przejścia dla pieszych.

Wysięgnik dla podanego modelu do 6000 mm.

Lampa doświetlająca przejście dla pieszych montowana jest pod tarczą znaku na wysokości 5,5 mb

 DANE TECHNICZNE

Wymiary tarczy znaku D-6, D-6a, lub D-6b: 960 x 960 x 100 mm

Moc lampy doświetlającej przejście dla pieszych 48 W. Kolor diod LED biły.

Mocowanie znaku – chwytak boczny regulowany.

Obudowa aluminiowa

Waga  znaku 25 kg

Lico podświetlane

Średnica pulsatora LED  fi 300 mm

Mocowanie : na wysięgniku

Napięcie zasilania 12 V

Pobór mocy średni 12 W

Intensywność świecenia:  regulowana automatycznie

Kolor LED pulsatora żółty

Kąt świecenia LED 30 stopni

Warunki środowiskowe (klasa odporności): IP67od lica znaku

Panel fotowoltaiczny 3x 160W

Pojemność akumulatora min 150 Ah

Autonomia dla zasilania solarnego minimum 7 dni

Znak aktywny D-6 dwustronny z wysięgnikiem do 6 mb zasilanie solarne, doświetlenie przejścia ciągłe

Zestaw obejmuje:

1. Znak aktywny D-6, D-6b lub D-6a wymiar 900x900 mm podświetlany dwustronny x 1 szt.
2. Sterownik D6 + GPS x 1 szt.
3. Czujnik ruchu pieszych x 1 szt.
4. Lampa – pulsator dwustronny fi 300 x 1 szt.
5. Doświetlenie przejścia dla pieszych x 1 szt.
6. Skrzynka – zasilanie solarne do ciągłego oświetlenia przejścia dla pieszych + panel fotowoltaiczny + konstrukcja x 1 kpl.
7. Wysięgnik do 6 mb (przy zamówieniu prosimy określić długość) x 1 szt.
8. Słup – konstrukcja x 1 szt.
9. Fundament x 1 kpl.

Znak aktywny D-6 podświetlany z lampą pulsacyjną fi 300 mm, montowany na wysięgniku najczęściej nad osią jezdni dwukierunkowej z lampą doświetlającą przejście dla pieszych. Poza podstawową funkcją jaką spełnia znak drogowy D-6 dodatkowo w sposób aktywny zwraca uwagę na siebie poprzez pulsowanie sygnalizatora LED. Dodatkowo w gdy system wejdzie w tryb nocny następuje podświetlenie lica znaku oraz uruchamiany jest system wykrywania pieszego, który w momencie wykrycia pieszego załącza podświetlenie przejścia dla pieszych.

Wysięgnik dla podanego modelu do 6000 mm.

Lampa doświetlająca przejście dla pieszych montowana jest pod tarczą znaku na wysokości 5,5 mb

 DANE TECHNICZNE

Wymiary tarczy znaku D-6, D-6a, lub D-6b: 960 x 960 x 100 mm

Moc lampy doświetlającej przejście dla pieszych 48 W. Kolor diod LED biły.

Mocowanie znaku – chwytak boczny regulowany.

Obudowa aluminiowa

Waga  znaku 25 kg

Lico podświetlane

Średnica pulsatora LED  fi 300 mm

Mocowanie : na wysięgniku

Napięcie zasilania 12 V

Pobór mocy średni 12 W

Intensywność świecenia:  regulowana automatycznie

Kolor LED pulsatora żółty

Kąt świecenia LED 30 stopni

Warunki środowiskowe (klasa odporności): IP67od lica znaku

Panel fotowoltaiczny 3x 160W

Pojemność akumulatora min 150 Ah

Autonomia dla zasilania solarnego minimum 7 dni

D-6 znak aktywny z lampami LED fi 100 D-6 znak aktywny przejścia dla pieszych z lampami LED, aktywowany poprzez czujnik ruchu wzbudzany przez pieszego podchodzącego do jezdni. Zestaw obejmuje - znak D-6 600x600 mm z licem z folii odblaskowej 2 genera...

Zestaw 2 znaków aktywnych D-6 z lampami fi 100 w technologii  SIGN FLASH z zasilaniem sieciowym 230V

Zestaw obejmuje:

1. Znak D-6 600x600 z 2 lampami fi 100 x 2 szt.
2. Sterownik D-6 x 2 szt.
3. Czujnik ruchu pieszych + komunikacja radiowa x 2 szt.
4. Zasilanie sieciowe 230 V x 2 szt.

UWAGA ! zestaw nie zawiera słupków.

Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku.

 Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz przesłanie informacji do znaku na drugim pasie falą radiową  i uaktywnienie lamp na drugim znaku.

Znak wielkości lica 600x600 mm w obudowie aluminiowej.

Obudowa znaku powiększona o 200 mm w pionie, gdzie zamontowane są dwie ledowe lampy fi 100 mm migające naprzemiennie po aktywacji

Znaki kasetonowe D6 ( informacyjne ) mają coraz większe zastosowanie w nowoczesnych systemach oznakowania przejść dla pieszych w miejscach szczególnie niebezpiecznych. Zadaniem tych znaków jest przekazywanie informacji dla kierujących pojazdami o zbliżaniu się do przejścia dla pieszych z odpowiednio dużej odległości tak, aby kierowca mógł zachować właściwą ostrożność.

Znaki tego typu łączą w sobie kilka niezależnych funkcji, do których należą :

• Wyświetlanie treści znaku D-6 z boku przejścia
• Ostrzeżenie zbliżających się kierowców o niebezpiecznym miejscu za pomocą lamp pulsacyjnych wbudowanych w znak.

 Zalety znaku D-6.

 Odblaskowe lico znaku z folii odblaskowej II generacji

• Dobra widoczność z dużej odległości
• Odporność na zmienne warunki atmosferyczne
• Wyzwalanie za pomocą czujników ruchu w obszarze pieszego

Dane techniczne

• Wielkość znaku:  600x600  [mm]
• Wielkość obudowy z lampami: 620x820 [mm]
• Kolor światła pulsatorów: żółty

• Źródło światła: diody Led
• Barwa: 591 [nm] (żółta/pomarańczowa)
• Napięcie zasilania: 12 [VDC]
• Pobór mocy: 2,5 Watt
• Waga znaku: 22 Kg
• Rodzaj zasilania: stałe 230 V
• Typ czujnika: podczerwień/mikrofala
• Montaż: 3 uchwyty
• Typ słupa nośnego:  zalecany  fi 76 mm

Zestaw 2 znaków aktywnych D-6 z lampami fi 100 w technologii  SIGN FLASH z zasilaniem solarnym 30W

Zestaw obejmuje:

1. Znak D-6 600x600 z 2 lampami fi 100 x 2 szt.
2. Sterownik D-6 x 2 szt.
3. Czujnik ruchu pieszych + komunikacja radiowa x 2 szt.
4. Zasilanie solarne z podtrzymaniem buforowym x 2 szt.
5. Skrzynka – zasilanie solarne + panel fotowoltaiczny + konstrukcja x 2 szt.

UWAGA ! zestaw nie zawiera słupków.

Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku.

 Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz przesłanie informacji do znaku na drugim pasie falą radiową  i uaktywnienie lamp na drugim znaku.

Znak wielkości lica 600x600 mm w obudowie aluminiowej.

Obudowa znaku powiększona o 200 mm w pionie, gdzie zamontowane są dwie ledowe lampy fi 100 mm migające naprzemiennie po aktywacji

Czujnik ruchu pieszego znajduje się pod baterią słoneczną.

Znaki kasetonowe D6 ( informacyjne ) mają coraz większe zastosowanie w nowoczesnych systemach oznakowania przejść dla pieszych w miejscach szczególnie niebezpiecznych. Zadaniem tych znaków jest przekazywanie informacji dla kierujących pojazdami o zbliżaniu się do przejścia dla pieszych z odpowiednio dużej odległości tak, aby kierowca mógł zachować właściwą ostrożność.

Znaki tego typu łączą w sobie kilka niezależnych funkcji, do których należą :

• Wyświetlanie treści znaku D-6 z boku przejścia
• Ostrzeżenie zbliżających się kierowców o niebezpiecznym miejscu za pomocą lamp pulsacyjnych wbudowanych w znak.

 Zalety znaku D-6.

 Odblaskowe lico znaku z folii odblaskowej II generacji

• Dobra widoczność z dużej odległości
• Odporność na zmienne warunki atmosferyczne
• Brak kosztów eksploatacji – autonomiczne zasilanie
• Wyzwalanie za pomocą czujników ruchu w obszarze pieszego

Opis działania

 Podstawowe i jedyne źródło światła kasetonu D6 stanowią diody Led w postaci dwóch lamp fi 100 mm świecących barwą żółtą ( 591 nm ) o mocy łącznej 2 Watt zamocowane wewnątrz obudowy ( kasetonu ). Z boku znaku zamontowany czujnik pasywnej podczerwieni wraz z detekcją mikrofalową umożliwiający wykrywanie pieszego w rejonie strefy przejścia i załączający pulsowanie lamp. Sterownik mikroprocesorowy wraz z radiolinią umożliwia transmisję sygnału do drugiego znaku na odległość do 50 metrów, co powoduje, że podczas zadziałania jednego znaku sygnał wykrycia pieszego jest przesyłany do znaku po przeciwnej stronie jezdni, który również zaczyna pulsować. Zastosowana transmisja radiowa zabezpiecza przed możliwością braku komunikacji w przypadku zablokowania bezpośredniej widoczności znaków ze sobą. Całość zasilania jest z baterii słonecznej o mocy 50 Watt, z której energia magazynowana jest w akumulatorze żelowym umieszczonym w znaku. System zapewnia poprawną pracę przez cały rok bez potrzeby doładowywania akumulatora.

Dane techniczne

Znak D6

• Wielkość znaku:  600x600  [mm]
• Wielkość obudowy z lampami: 620x820 [mm]
• Kolor światła pulsatorów: żółty

• Źródło światła: diody Led
• Barwa: 591 [nm] (żółta/pomarańczowa)
• Napięcie zasilania: 12 [VDC]
• Pobór mocy: 2,5 Watt
• Waga znaku: 22 Kg
• Rodzaj zasilania: słoneczne
• Typ akumulatora:  żelowy
• Typ czujnika: podczerwień/mikrofala
• Panel słoneczny: 3 W
• Montaż: 3 uchwyty
• Typ słupa nośnego:  zalecany  fi 76 mm

Zestaw 2 znaków aktywnych D-6 z lampami fi 200 w technologii  SIGN FLASH z zasilaniem sieciowym 230V

Zestaw obejmuje:

1. Znak D-6 600x600 z 2 lampami fi 200 x 2 szt.
2. Sterownik D-6 x 2 szt.
3. Czujnik ruchu pieszych + komunikacja radiowa x 2 szt.
4. Zasilanie sieciowe 230 V x 2 szt.

UWAGA ! zestaw nie zawiera słupków.

Wzór znaku D6 do znakowania aktywnego przejścia dla pieszych z sygnalizacją lampami LED, aktywowany poprzez czujnik ruchu pieszego w obrębie znaku.

 Wykrycie pieszego powoduje aktywację migających lamp nad znakiem - oraz przesłanie informacji do znaku na drugim pasie falą radiową  i uaktywnienie lamp na drugim znaku.

Znak wielkości lica 600x600 mm w obudowie aluminiowej.

Obudowa znaku powiększona o 300 mm w pionie, gdzie zamontowane są dwie ledowe lampy fi 200 mm migające naprzemiennie po aktywacji

Znaki kasetonowe D6 ( informacyjne ) mają coraz większe zastosowanie w nowoczesnych systemach oznakowania przejść dla pieszych w miejscach szczególnie niebezpiecznych. Zadaniem tych znaków jest przekazywanie informacji dla kierujących pojazdami o zbliżaniu się do przejścia dla pieszych z odpowiednio dużej odległości tak, aby kierowca mógł zachować właściwą ostrożność.

Znaki tego typu łączą w sobie kilka niezależnych funkcji, do których należą :

• Wyświetlanie treści znaku D-6 z boku przejścia
• Ostrzeżenie zbliżających się kierowców o niebezpiecznym miejscu za pomocą lamp pulsacyjnych wbudowanych w znak.

 Zalety znaku D-6.

 Odblaskowe lico znaku z folii odblaskowej II generacji

• Dobra widoczność z dużej odległości
• Odporność na zmienne warunki atmosferyczne
• Wyzwalanie za pomocą czujników ruchu w obszarze pieszego

Dane techniczne

• Wielkość znaku:  600x600  [mm]
• Wielkość obudowy z lampami: 620x920 [mm]
• Kolor światła pulsatorów: żółty

• Źródło światła: diody Led
• Barwa: 591 [nm] (żółta/pomarańczowa)
• Napięcie zasilania: 12 [VDC]
• Pobór mocy: 2,5 Watt
• Waga znaku: 22 Kg
• Rodzaj zasilania: stałe 230 V
• Typ czujnika: podczerwień/mikrofala
• Montaż: 3 uchwyty
• Typ słupa nośnego:  zalecany  fi 76 mm
