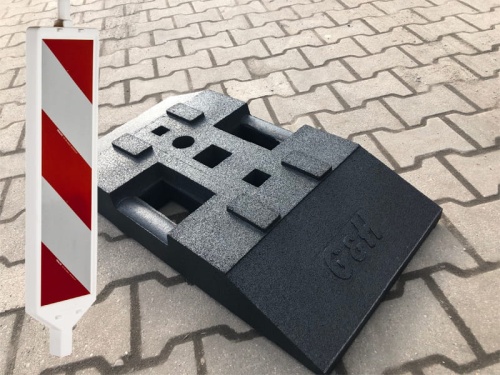

Tablica kierująca U-21a/U-21b 1 TYP (RA1) + podstawa gumowa GH 25 kg – zestaw PREMIUM
Zestaw PREMIUM U-21a/U-21b z podstawą GH 25 kg służy do oznaczania krawędzi przejezdnej części drogi przy zwężeniach i robotach. Komplet obejmuje jedną dwustronną tablicę z folią 1 TYP / RA1 oraz jedną podstawę gumową.
Tablica z wzmacnianego PCV ma wymiary 1000 × 250 mm i trzpień 60 × 60 mm pasujący do gniazda podstawy. Masa kompletu wynosi około 28,4 kg: tablica 3,4 kg i podstawa 25 kg.
Tablice kierujące U-21 pomagają wyznaczyć krawędź części drogi pozostawionej dla ruchu. Stosuje się je do oznaczania:
- zwężonych pasów ruchu,
- zajętych lub obniżonych poboczy,
- zajętych pasów awaryjnych i dzielących,
- załamań toru jazdy,
- stref robót drogowych i doraźnych utrudnień, w tym uszkodzeń nawierzchni.
Tablica jest dwustronna i ma lico z folii 1 TYP / RA1 – I generacji. Stronę skierowaną do nadjeżdżających pojazdów dobierz do miejsca ustawienia. Podstawa GH jest częścią tego kompletu.
Trzpień tablicy 60 × 60 mm osadza się w gnieździe podstawy o tym samym przekroju. Dodatkowe otwory podstawy mają przekrój 40 × 40 mm i Ø50 mm; przy wykorzystaniu jej z innym elementem sprawdź dopasowanie mocowania.
| Tablica | U-21a/U-21b, dwustronna |
|---|---|
| Wymiary tablicy | 1000 × 250 mm – wysokość × szerokość |
| Promień narożników | R30 |
| Masa tablicy | 3,4 kg |
| Materiał tablicy | wzmacniane PCV |
| Lico | folia 1 TYP / RA1, dwustronnie |
| Trzpień tablicy | 60 × 60 mm |
| Podstawa | GH, czarna, z granulatu gumowego |
| Masa podstawy | 25 kg |
| Wymiary podstawy | 700 × 400 × 110 mm |
| Otwory podstawy | 60 × 60 mm, 40 × 40 mm, Ø50 mm |
| Masa całego zestawu | około 28,4 kg |
| Zawartość kompletu | 1 tablica + 1 podstawa |
1000 mm to wysokość właściwej tablicy, a 250 mm jej szerokość. Wysokość ustawienia nad nawierzchnią jest osobnym parametrem.
Przy dolnej krawędzi umieszczonej 250 mm nad nawierzchnią górna krawędź znajduje się na wysokości 1250 mm. Wymiar 1250 mm nie oznacza wysokości samej tablicy.
Czerwono-białe skośne pasy wyznaczają granicę przejezdnej części drogi. Folia odblaskowa RA1 odbija światło reflektorów, ułatwiając dostrzeżenie oznakowania po zmroku. Klasa folii powinna odpowiadać wymaganiom projektu organizacji ruchu.
- Dwustronne lico umożliwia dobranie strony tablicy do ustawienia.
- Podstawa GH 25 kg zapewnia obciążenie przy ustawianiu oznakowania.
- Dopasowany trzpień i gniazdo umożliwiają osadzenie tablicy w podstawie.
- Komplet dwóch elementów ułatwia przygotowanie wyposażenia do oznakowania robót.
Po prawej stronie przejezdnej części drogi stosuje się U-21b, a po lewej U-21a. Skośne pasy powinny opadać w kierunku części jezdni pozostawionej dla ruchu. Tablice ustawiaj prostopadle do osi drogi.
W ciągu prowadzącym odstęp między tablicami nie powinien przekraczać 10 m w obszarze zabudowanym i 20 m poza obszarem zabudowanym. Rozmieszczenie dostosuj do zatwierdzonej organizacji ruchu i geometrii odcinka; w razie potrzeby stosuje się mniejsze odstępy.
Ustaw podstawę na stabilnym podłożu. Kontroluj osadzenie trzpienia, pion tablicy i czystość lica oraz sprawdzaj ustawienie po przemieszczeniu lub silnych podmuchach wiatru.
Jedną dwustronną tablicę U-21a/U-21b z folią 1 TYP / RA1 oraz jedną podstawę gumową GH 25 kg.
Około 28,4 kg: tablica 3,4 kg i podstawa 25 kg.
Sama tablica ma 1000 mm wysokości. 1250 mm to wysokość jej górnej krawędzi nad nawierzchnią przy ustawieniu dolnej krawędzi 250 mm nad nawierzchnią.
Tak. Trzpień tablicy i odpowiednie gniazdo podstawy mają przekrój 60 × 60 mm.
U-21b stosuje się po prawej stronie przejezdnej części drogi, a U-21a po lewej. Pasy powinny opadać w stronę części pozostawionej dla ruchu.
60 × 60 mm, 40 × 40 mm i Ø50 mm.
