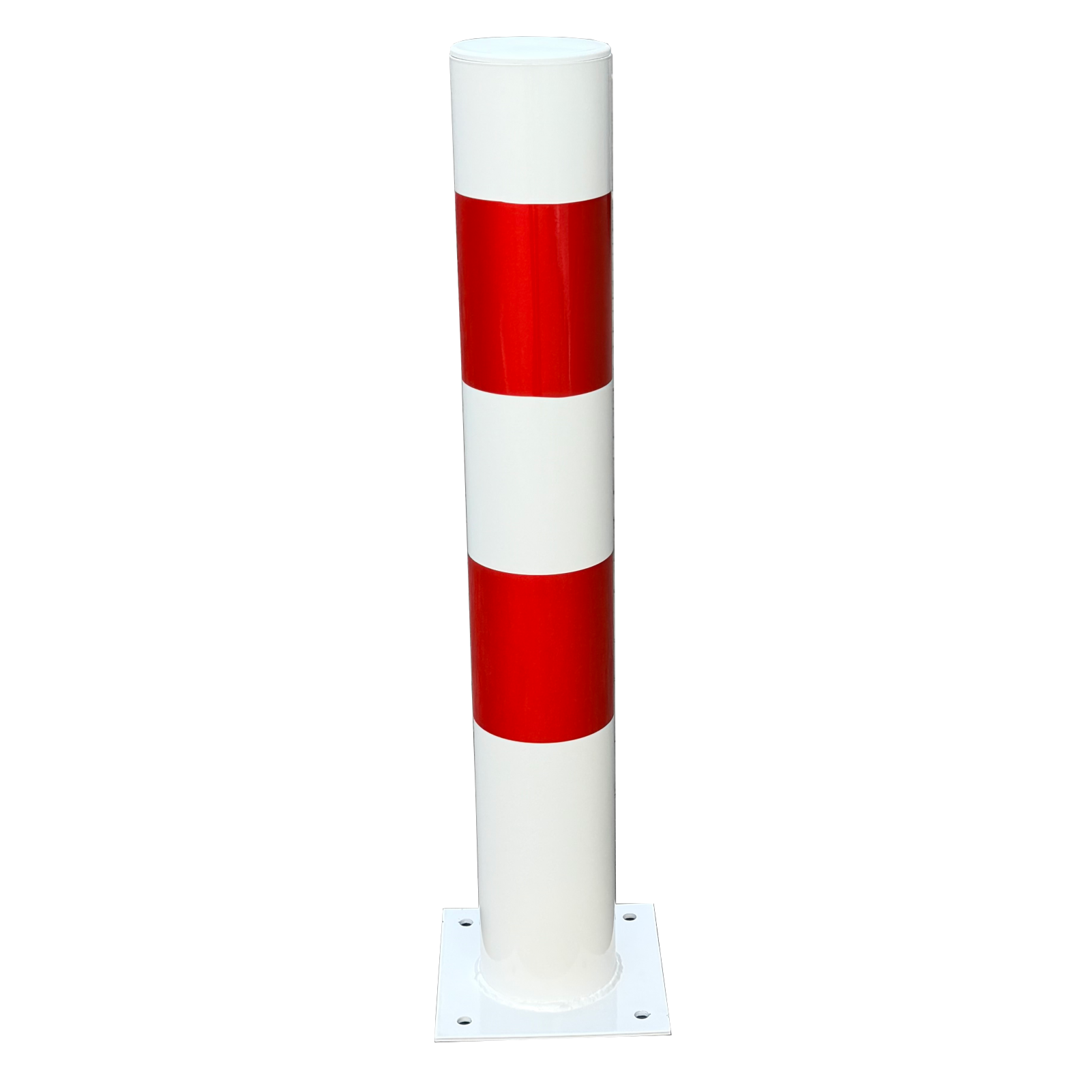

Słupek blokujący U-12c Ø120 mm, H=800 mm – przykręcany, RA1
Słupek U-12c przykręcany do podłoża służy do ograniczania wjazdu pojazdów na chodniki, ciągi pieszo-rowerowe oraz inne wydzielone przestrzenie. Podstawa umożliwia stałe mocowanie do podłoża odpowiedniego do kotwienia.

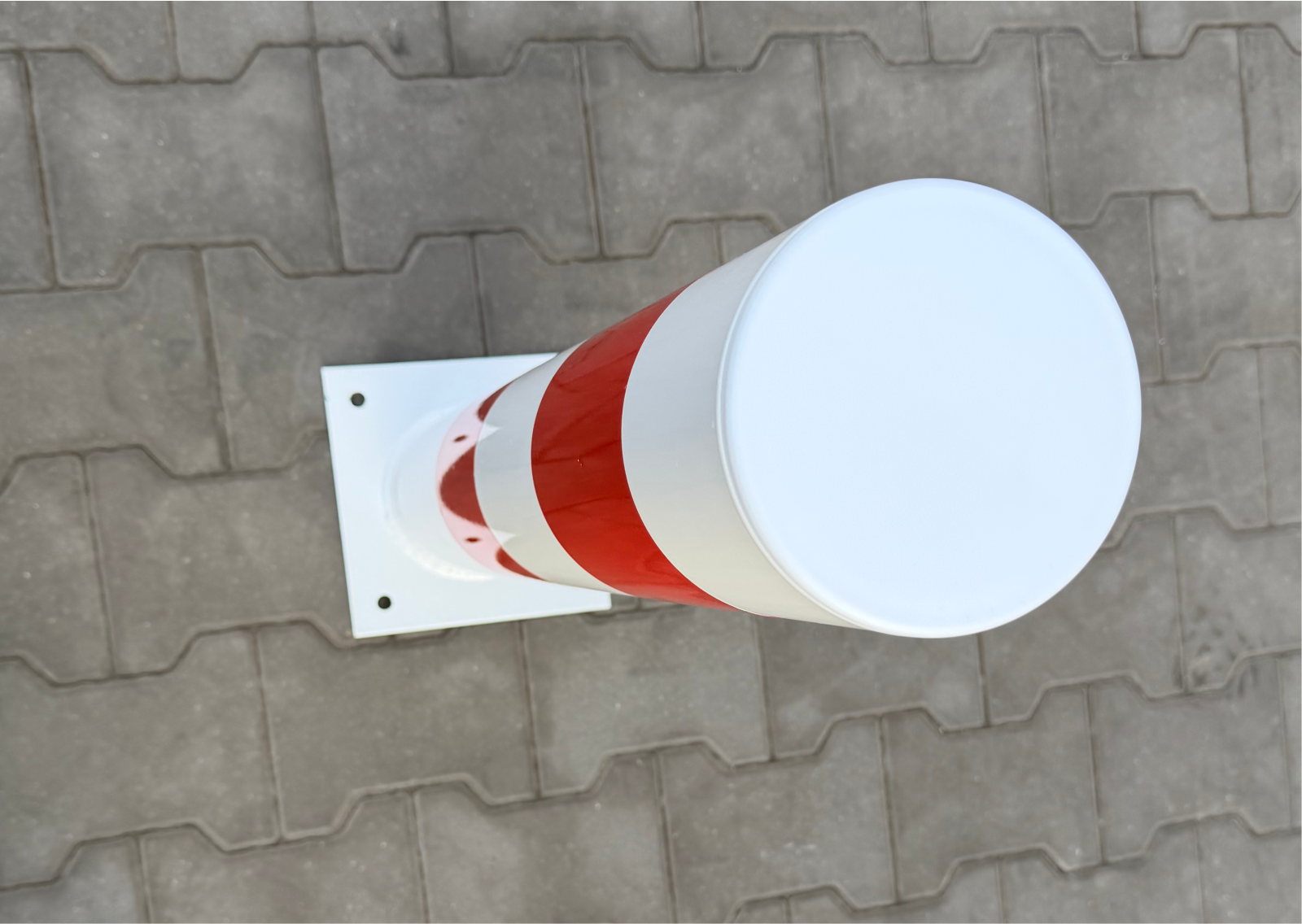

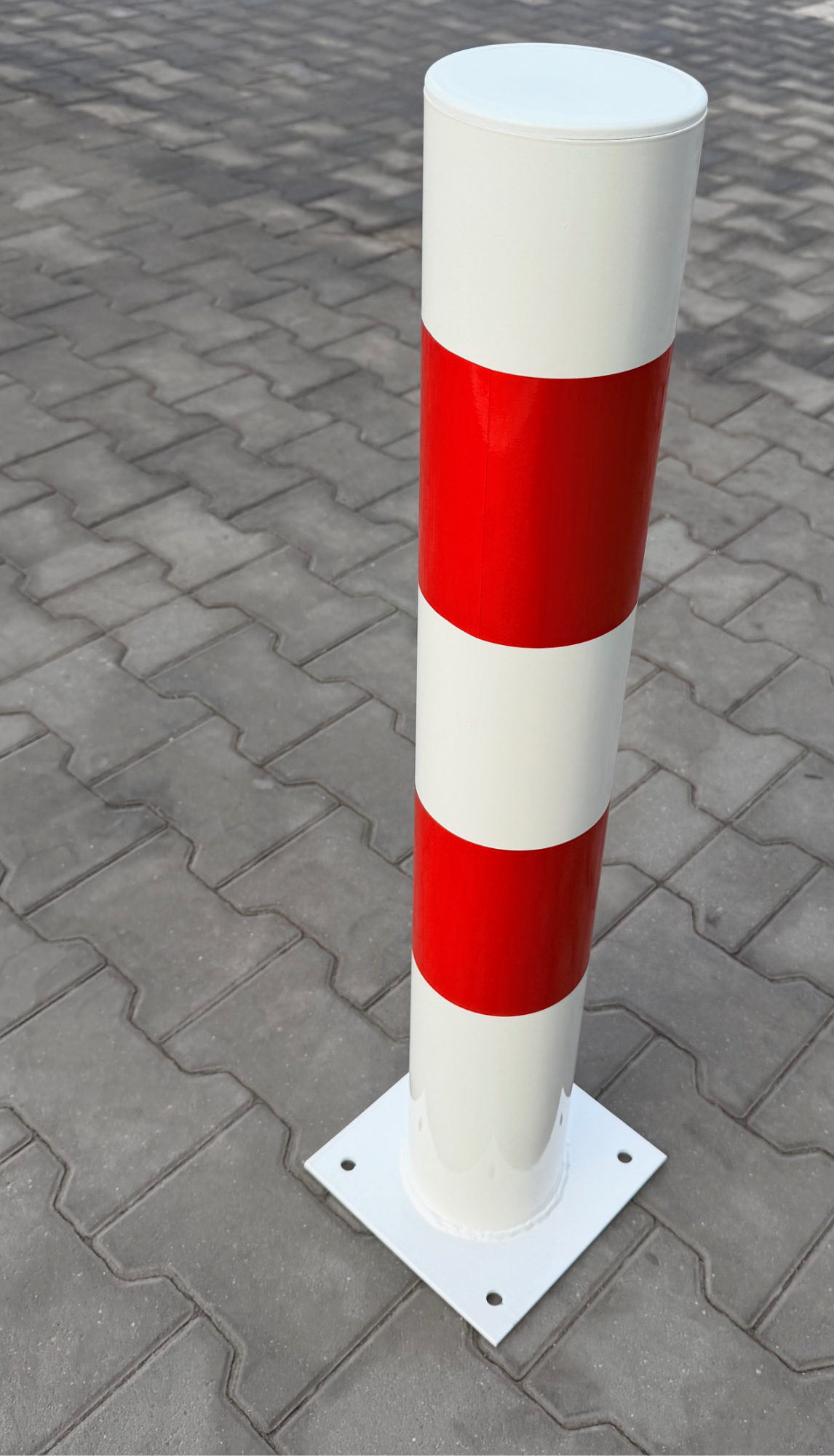

Słupek ma 800 mm wysokości, średnicę Ø120 mm i masę około 9 kg. Stalowy ocynkowany korpus jest lakierowany proszkowo. Czerwone pasy z folii RA1 (1 TYP) wspomagają zauważenie słupka po oświetleniu reflektorami.
Słupki U-12c pozwalają wyznaczyć granicę między ruchem pojazdów a przestrzenią dla pieszych lub rowerzystów. O skutecznym ograniczeniu przejazdu decydują odpowiedni rozstaw, liczba słupków i stabilność ich zamocowania.
- wjazdy na chodniki, deptaki i ciągi pieszo-rowerowe,
- dojścia do budynków oraz granice stref pieszych przy parkingach,
- otoczenie narożników, zieleni i małej architektury,
- tereny zakładów i magazynów, gdzie wydzielane są trasy piesze.
Układ powinien pozostawić odpowiednią szerokość przejścia dla pieszych, osób korzystających z wózków i pozostałych użytkowników ciągu. Przy ustawianiu słupków uwzględnij także widoczność i przebieg tras rowerowych.
Wersję przykręcaną wybierz do stałego ograniczania przejazdu na podłożu nadającym się do kotwienia. Słupek można odkręcić podczas modernizacji, lecz do regularnego otwierania przejazdu wygodniejsza jest osobna konstrukcja demontowana.
Opisywany model jest przykręcany na stałe do utwardzonego podłoża. Jeżeli potrzebujesz okresowo otwierać przejazd albo zależy Ci na trwałym osadzeniu słupka bez widocznej podstawy montażowej, wybierz jeden z poniższych wariantów.
Słupek blokowany na podstawie za pomocą kłódki. Po odblokowaniu można go szybko zdjąć, aby udostępnić kontrolowany przejazd bez demontażu podstawy.
- długość całkowita: 800 mm,
- podstawa: 250×250 mm,
- masa: około 9,5 kg.
Wariant z wydłużonym korpusem przeznaczonym do trwałego osadzenia w podłożu. Dekiel PCV zamyka górny otwór rury i ogranicza dostawanie się wody oraz zanieczyszczeń od góry.
- długość całkowita: 1200 mm,
- wysokość po montażu: zwykle około 600–800 mm,
- masa: około 5,5 kg.
Wybierz wersję demontowaną, gdy przejazd ma być okresowo otwierany. Wersja do zabetonowania jest przeznaczona do trwałego osadzenia bez możliwości szybkiego usunięcia słupka.
| Typ | słupek blokujący U-12c przykręcany do podłoża |
|---|---|
| Średnica rury | Ø120 mm |
| Wysokość | H=800 mm |
| Długość całkowita | 800 mm |
| Masa | około 9 kg |
| Materiał korpusu | stal ocynkowana hutniczo |
| Wykończenie | lakierowanie proszkowe |
| Podstawa | 200 × 200 mm |
| Grubość blachy podstawy | 5 mm |
| Otwory montażowe | Ø12 mm |
| Oznakowanie | czerwone pasy odblaskowe RA1 (1 TYP) |
| Szerokość pasów odblaskowych | 150 mm |
| Warunki użytkowania | na zewnątrz |

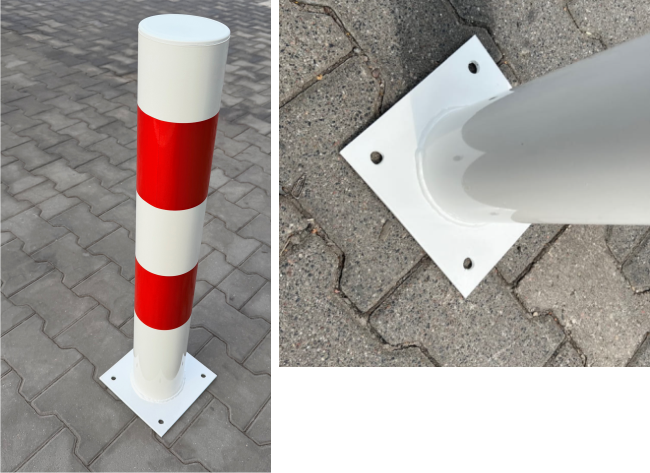

Podstawa 200 × 200 mm z blachy 5 mm umożliwia mocowanie słupka na powierzchni podłoża. Stabilność zależy od właściwie dobranych kotew oraz konstrukcji, do której zostaną osadzone.
Ocynkowanie i lakierowanie proszkowe zabezpieczają stalowy korpus podczas użytkowania na zewnątrz.
Czerwone pasy RA1 o szerokości 150 mm odbijają padające światło i wspomagają rozpoznanie przeszkody w świetle reflektorów. Słupek nie ma własnego źródła światła.
Przed montażem sprawdź konstrukcję i stan podłoża. Nawierzchnia utwardzona nie zawsze zapewnia warunki do stabilnego kotwienia; w razie potrzeby przygotuj odpowiedni fundament.
- Wyznacz rozmieszczenie słupków oraz szerokość pozostawionych przejść.
- Dobierz kotwy do podłoża, otworów w podstawie i przewidywanych obciążeń.
- Ustaw podstawę i zaznacz miejsca mocowania, uwzględniając przebieg instalacji podziemnych.
- Wykonaj mocowanie zgodnie z wymaganiami wybranego systemu kotew.
- Sprawdź pion słupka, przyleganie podstawy i stabilność całego mocowania.
W czasie użytkowania kontroluj stan kotew, podstawy, powłoki i pasów odblaskowych. Po uderzeniu lub pracach przy nawierzchni sprawdź, czy słupek nie poluzował się. Możliwość odkręcenia słupka służy m.in. modernizacji układu; ten model nie jest przeznaczony do szybkiego, regularnego otwierania przejazdu.
Jaką wysokość ma słupek?H=800 mm. Długość całkowita tego wariantu również wynosi 800 mm.
Jakie wymiary ma podstawa?200 × 200 mm. Grubość blachy podstawy wynosi 5 mm, a otwory montażowe mają Ø12 mm.
Ile waży słupek?Około 9 kg.
Jakie pasy odblaskowe zastosowano?Czerwone pasy z folii RA1 (1 TYP), o szerokości 150 mm.
Czy wystarczy przykręcić słupek do kostki brukowej?Należy sprawdzić konstrukcję podłoża i dobrać odpowiednie kotwy. Sama kostka nie potwierdza wystarczającej nośności mocowania.
Czy można okresowo otwierać przejazd?Słupek można odkręcić, ale do regularnego otwierania przejazdu przeznaczony jest osobny wariant demontowany i zamykany na kłódkę.
