D-23b znak drogowy „Stacja paliwowa z punktem ładowania pojazdów elektrycznych” 900 × 1125 mm duży 2 TYP (RA2)
Kierowca poruszający się po drodze o większej prędkości powinien odpowiednio wcześnie rozpoznać zakres usług dostępnych przy trasie. Ma to szczególne znaczenie w przypadku obiektów, które oprócz tradycyjnych paliw oferują również możliwość ładowania samochodów elektrycznych.

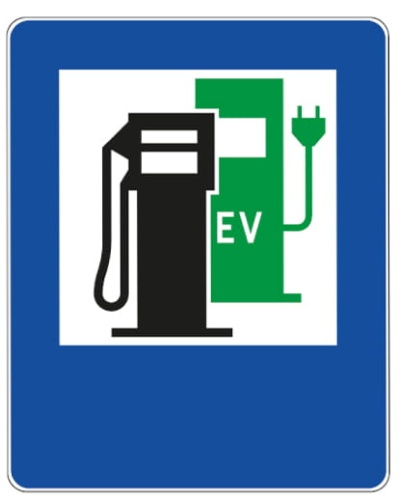

Znak drogowy D-23b „Stacja paliwowa z punktem ładowania pojazdów elektrycznych” informuje o obiekcie łączącym stację paliw z infrastrukturą ładowania pojazdów elektrycznych. Ten wariant ma wymiary 900 × 1125 mm, lico z folii odblaskowej 2 TYP (RA2) oraz stalowy podkład z podwójnie zaginaną krawędzią.
Znak D-23b informuje o znajdującej się przy drodze stacji paliwowej wyposażonej w punkt ładowania pojazdów elektrycznych.
Symbol na tarczy pozwala odróżnić taki obiekt zarówno od standardowej stacji paliw oznaczonej znakiem D-23, jak i od samodzielnego punktu ładowania oznaczonego znakiem D-23c.
Znak może być stosowany na dojazdach do stacji, przy zjazdach z tras, na terenach obsługi podróżnych oraz w innych miejscach, w których kierujący powinien wcześniej rozpoznać dostępność obu rodzajów usług.
Jeżeli wariant znaku ma zawierać dodatkową informację o rodzaju paliwa gazowego, np. LPG, CNG, LNG lub H2, treść należy określić podczas zamówienia zgodnie z zatwierdzonym wzorem i projektem organizacji ruchu.
Znak D-23b stosuje się tam, gdzie stacja paliw udostępnia również punkt ładowania pojazdów elektrycznych, a zakres usług powinien być czytelnie przekazany kierującym zbliżającym się do obiektu.
Typowe lokalizacje zastosowania:
- dojazdy do stacji paliw wyposażonych w ładowarki samochodowe,
- miejsca obsługi podróżnych przy drogach ekspresowych i innych trasach szybkiego ruchu,
- strefy usługowe przy drogach krajowych i wojewódzkich,
- rozbudowane węzły i zjazdy prowadzące do infrastruktury paliwowej,
- duże parkingi i centra usługowe połączone ze stacją paliw,
- lokalizacje, w których kierowca powinien wcześniej rozpoznać możliwość tankowania i ładowania pojazdu.
Dokładne miejsce ustawienia, rozmiar tarczy, rodzaj folii oraz treść znaku powinny wynikać z zatwierdzonego projektu organizacji ruchu.
Prezentowany wariant ma wymiary 900 × 1125 mm i należy do dużych znaków informacyjnych. Większa powierzchnia tarczy ułatwia rozpoznanie symbolu stacji paliwowej i punktu ładowania z większej odległości.
Duży format sprawdza się przede wszystkim:
- na drogach o większej prędkości ruchu,
- na drogach dwujezdniowych i rozbudowanych odcinkach dojazdowych,
- przy dużych węzłach, zjazdach i miejscach obsługi podróżnych,
- w otoczeniu z dużą liczbą tablic, reklam i innych elementów infrastruktury,
- tam, gdzie projekt organizacji ruchu przewiduje dużą grupę wielkości znaku.
Wielkości tarczy nie należy dobierać wyłącznie na podstawie uznania. Format znaku powinien odpowiadać dokumentacji organizacji ruchu oraz warunkom konkretnej lokalizacji.
Wersja 2 TYP (RA2) oznacza zastosowanie folii odblaskowej II generacji. Materiał tej klasy ma wyższe parametry odblaskowości niż folia 1 TYP (RA1), dlatego zapewnia lepszą widoczność znaku po zmroku w świetle reflektorów pojazdów.
Dobór folii w praktyce:
- RA1 / 1 TYP – standardowa odblaskowość do wielu typowych zastosowań,
- RA2 / 2 TYP – wyższa odblaskowość oraz lepsza widoczność po zmroku i z większej odległości.
Ten produkt dotyczy wariantu D-23b 900 × 1125 mm 2 TYP (RA2). Typ folii powinien być zgodny z projektem organizacji ruchu oraz wymaganiami dla miejsca ustawienia znaku.
Znak wykonany jest na stalowym podkładzie z blachy ocynkowanej o grubości 1,25 mm. Konstrukcja zapewnia sztywne podparcie lica odblaskowego i jest przystosowana do użytkowania w oznakowaniu pionowym.
- podkład: blacha stalowa ocynkowana 1,25 mm,
- krawędź: podwójnie zaginana na całym obwodzie,
- lico: folia odblaskowa 2 TYP (RA2),
- tył tarczy: zabezpieczony farbą proszkową w kolorze szarym,
- wymiary tarczy: 900 × 1125 mm,
- waga: ok. 11,5 kg,
- uchwyty montażowe: opcjonalne, wybierane przy zakupie.
Podwójnie zaginana krawędź usztywnia tarczę, ogranicza ryzyko odkształceń i ułatwia bezpieczne przenoszenie znaku podczas transportu oraz montażu.
Tarcza jest przystosowana do montażu za pomocą uchwytów mocowanych do jej zagiętej krawędzi. Przy zakupie można wybrać sam znak albo znak razem z 2 uchwytami montażowymi.
Przy dużej tarczy należy prawidłowo dobrać konstrukcję wsporczą, sposób posadowienia oraz liczbę punktów mocowania do miejsca ustawienia i występujących obciążeń.
Znak D-23b przekazuje kierującym jednoznaczną informację o dwóch usługach dostępnych w jednym obiekcie. Prawidłowo dobrany i ustawiony znak ułatwia rozpoznanie stacji oraz właściwego dojazdu.
- informuje o możliwości tankowania i ładowania pojazdu elektrycznego,
- pozwala odróżnić obiekt od zwykłej stacji paliwowej,
- ułatwia rozpoznanie rodzaju infrastruktury przed wykonaniem zjazdu,
- uzupełnia oznakowanie kierunkowe prowadzące do stacji,
- porządkuje informację usługową przy drodze i na terenie obiektu.
Znak D-23b informuje o stacji paliwowej wyposażonej w punkt ładowania pojazdów elektrycznych.
D-23 oznacza stację paliwową. D-23b informuje dodatkowo, że na stacji znajduje się punkt ładowania pojazdów elektrycznych.
D-23b oznacza stację paliwową z punktem ładowania. D-23c wskazuje sam punkt ładowania pojazdów elektrycznych.
Tak. Jest to duży format znaku D-23b, stosowany w lokalizacjach wskazanych w projekcie organizacji ruchu.
RA2, czyli 2 TYP, ma wyższe parametry odblaskowości niż RA1. Dzięki temu znak jest lepiej widoczny po zmroku w świetle reflektorów pojazdów.
Nie. Można wybrać wariant „Nie”, czyli sam znak bez uchwytów, albo wariant „Tak”, czyli znak z 2 uchwytami montażowymi do słupka.
