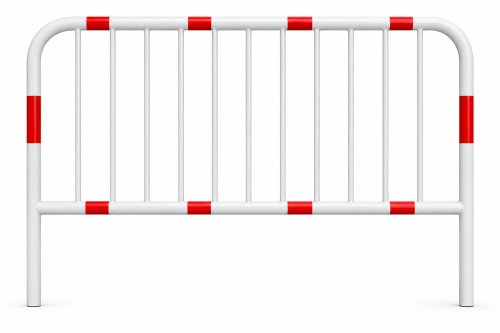

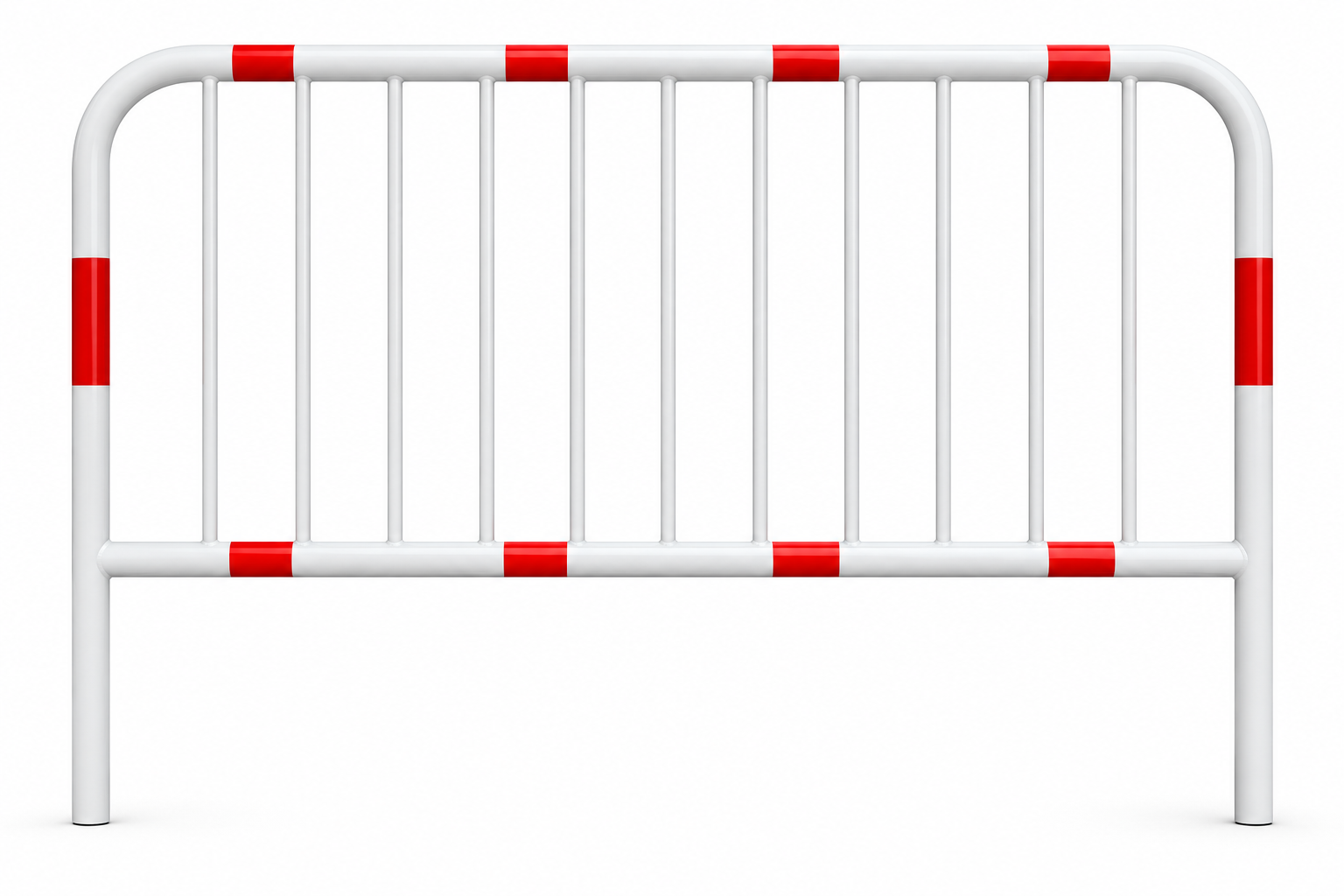

Balustrada U-11a szczeblinowa L=2000 mm, Ø60,3 mm – biało-czerwona
Gdy chodnik biegnie przy skarpie, przepuście lub innej różnicy poziomów, jego krawędź wymaga czytelnego zabezpieczenia. Balustrada U-11a z pionowymi szczeblinami wyznacza granicę ciągu pieszego i pomaga ograniczyć ryzyko przypadkowego wejścia poza jego obrys.
Ten stalowy wariant ma 2000 mm długości i po przewidzianym montażu osiąga 1100 mm wysokości nad podłożem. Konstrukcja jest ocynkowana i malowana proszkowo na biało RAL 9016. Czerwone pasy wykonano z folii odblaskowej I generacji.
L=2000 mm; H=1100 mm po montażu
pochwyt i słupki Ø60,3 mm
pionowe szczebliny Ø20 mm
biel RAL 9016 i czerwone pasy odblaskowe
ocynk i malowanie proszkowe
słupki do zabetonowania w podłożu
Konstrukcja i parametry techniczne
| Typ | balustrada U-11a z pionowym wypełnieniem szczeblinowym |
|---|---|
| Długość | 2000 mm |
| Wysokość po montażu | 1100 mm nad podłożem |
| Wysokość całkowita | 1500 mm |
| Pochwyt i słupki | rura Ø60,3 mm |
| Poprzeczka wewnętrzna | rura Ø48,3 mm |
| Szczebliny pionowe | rura Ø20 mm |
| Materiał i powłoka | stal ocynkowana, lakier proszkowy biały RAL 9016 |
| Elementy czerwone | folia odblaskowa I generacji |
| Montaż | zabetonowanie słupków w podłożu |
Zastosowanie i dobór do miejsca
Balustrady U-11a stosuje się do zabezpieczania krawędzi ciągów pieszych, między innymi przy skarpach, nasypach, przepustach i obiektach inżynierskich. Pionowe szczebliny wypełniają przestrzeń między pochwytami i słupkami, dzięki czemu przęsło stanowi bardziej zwartą granicę niż bariera bez wypełnienia.
Przy wyborze konkretnego wariantu należy uwzględnić wymaganą wysokość, geometrię balustrady, podłoże oraz projekt miejsca montażu. Sama nazwa U-11a nie oznacza, że jedna wysokość nadaje się do każdego ciągu pieszego, rowerowego lub obiektu mostowego.
Wypełnienie, powłoka i widoczność
Górny pochwyt i słupki wykonano z rur Ø60,3 mm, poprzeczkę wewnętrzną z rury Ø48,3 mm, a pionowe szczebliny z rur Ø20 mm. Przy tworzeniu dłuższego odcinka balustrady powtarzalna długość 2000 mm ułatwia rozplanowanie przęseł oraz miejsc osadzenia słupków.
Ocynk i biały lakier proszkowy zabezpieczają stal podczas użytkowania na zewnątrz. Czerwone oklejenie z folii odblaskowej I generacji pomaga rozpoznać barierę po oświetleniu jej światłem. Widoczność w konkretnym miejscu zależy również od oświetlenia, ustawienia balustrady i utrzymania oklejenia w czystości.
Montaż i planowanie odcinka
Ten wariant jest przeznaczony do zabetonowania słupków w podłożu. Przed pracami należy wyznaczyć przebieg balustrady, sprawdzić warunki podłoża i lokalizację instalacji podziemnych. Sposób wykonania fundamentów powinien odpowiadać projektowi oraz warunkom w miejscu montażu.
Przęsła warto prowadzić w zaplanowanej linii, ze świadomie dobranymi zakończeniami i otwarciami. Pozwala to utrzymać ciągłość zabezpieczenia tam, gdzie jest potrzebna, oraz zachować przewidziane przejścia.
FAQ – najczęstsze pytania
Czym różni się wysokość całkowita od wysokości po montażu?
Balustrada ma 1500 mm wysokości całkowitej. Po osadzeniu słupków zgodnie z przewidzianym sposobem montażu jej wysokość nad podłożem wynosi 1100 mm.
Czy ten wariant można zastosować przy drodze dla rowerów?
Wariant ma 1100 mm wysokości po montażu, a dla balustrady przy drodze dla rowerów wskazano minimum 1200 mm. Do takiego miejsca należy dobrać rozwiązanie spełniające wymagania projektu.
Czy czerwone elementy są odblaskowe?
Tak. Zgodnie ze specyfikacją są wykonane z folii odblaskowej I generacji.
Czy można zamontować ją przez przykręcenie?
Opisany wariant ma słupki do zabetonowania. Dostępność innej wersji montażowej należy ustalić przed zamówieniem.
