Bariera U-11a rurowo-prętowa L-2000 mm, H-1100 mm – rura Ø48,3 mm, pręt Ø10 mm, ocynk ogniowy

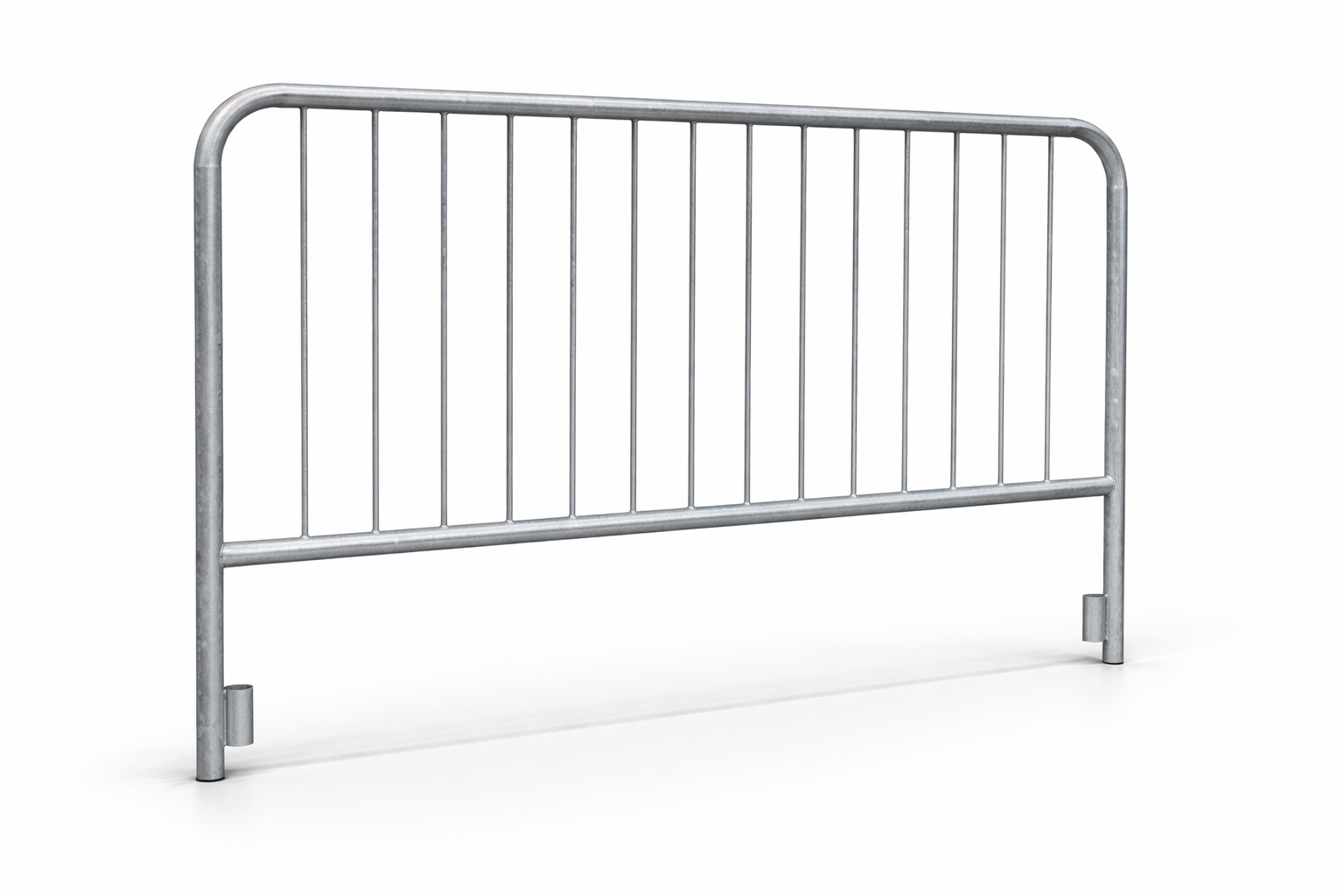

Balustrada U-11a rurowo-prętowa to stalowa balustrada z pionowym wypełnieniem, przeznaczona do wygradzania ciągów pieszych i wyznaczania ich krawędzi. Przęsło z rurą konstrukcyjną Ø48,3 mm i pionowymi prętami Ø10 mm, o długości 2000 mm pozwala tworzyć odcinki zabezpieczenia przy chodnikach, przepustach, nasypach i innych miejscach wymagających oddzielenia trasy ruchu od sąsiedniej przestrzeni.
Wariant ma 1100 mm wysokości po zamontowaniu, 1600 mm wysokości całkowitej oraz masę około 20 kg. Konstrukcja jest zabezpieczona przez cynkowanie ogniowe. Montaż przewidziano przez zabetonowanie w podłożu.
Najważniejsze informacje
Zastosowanie
Balustrada U-11a z wypełnieniem pionowym wyznacza granicę ciągu pieszego i tworzy fizyczne oddzielenie od sąsiedniej strefy. Pionowe wypełnienie ogranicza otwartą przestrzeń wewnątrz ramy, co ma znaczenie przy odcinkach prowadzonych obok różnic poziomu terenu.
Może być rozpatrywana w projektach zabezpieczeń przy kładkach, przepustach, skarpach, nasypach oraz wzdłuż chodników. W takich miejscach funkcja balustrady obejmuje ochronę przed upadkiem, dlatego jej dobór powinien uwzględniać warunki konkretnego obiektu, a nie samą nazwę U-11a.
Przy ciągach pieszo-rowerowych i obiektach inżynierskich należy sprawdzić wymaganą wysokość, geometrię wypełnienia, obciążenia i sposób posadowienia. Opisywany wariant ma 1100 mm nad nawierzchnią; przy wymaganej większej wysokości trzeba dobrać inne wykonanie.
Wariant i opcje wykonania
Oferta obejmuje ocynkowaną balustradę U-11a L-2000 mm do zabetonowania, z rurą konstrukcyjną Ø48,3 mm i pionowymi prętami Ø10 mm. Wysokość 1100 mm oznacza część nad nawierzchnią po montażu. Przed zakupem dopasuj wymiary do projektu oraz dostępnej przestrzeni.
Na zapytanie dostępne są podstawy do przykręcenia, mocowanie boczne, np. do muru oporowego, oraz malowanie proszkowe. Opcje wymagają kontaktu ze sklepem i indywidualnej wyceny. Wykonanie na podstawach stanowi odrębny wariant montażowy. Podłoże i mocowania muszą być odpowiednie dla przewidywanych obciążeń; sama utwardzona nawierzchnia nie określa ich nośności.
Dane techniczne
| Produkt | Bariera U-11a rurowo-prętowa |
|---|---|
| Długość modułu | 2000 mm (2 m) |
| Wysokość po zamontowaniu | 1100 mm (1,1 m) |
| Wysokość całkowita | 1600 mm (1,6 m) |
| Masa | około 20 kg |
| Rura konstrukcyjna / pochwyt | Ø48,3 mm |
| Poprzeczka wewnętrzna | rura Ø48,3 mm |
| Wypełnienie pionowe | pręt Ø10 mm |
| Materiał | stal |
| Zabezpieczenie antykorozyjne | cynkowanie ogniowe |
| Montaż standardowy | zabetonowanie w podłożu |
Warianty wysokości H-1200 i H-1300
Na zapytanie dostępne są wykonania o wysokości po zamontowaniu 1200 mm lub 1300 mm. Są to odrębne warianty produktu, a nie zakres regulacji wysokości wersji H-1100 mm.
Dobór oprzyj na wymaganiach danego ciągu i obiektu. Wyższej balustrady nie uzyskuje się przez płytsze zabetonowanie standardowego przęsła; sposób osadzenia musi odpowiadać dokumentacji wybranego wykonania.
Konstrukcja rurowo-prętowa
Rura konstrukcyjna i pochwyt Ø48,3 mm stanowią ramę balustrady. Poprzeczkę wewnętrzną wykonano z rury Ø48,3 mm, a pionowe wypełnienie z prętów Ø10 mm. To wykonanie prętowe, dlatego średnica 10 mm nie oznacza średnicy rury ani grubości jej ścianki.
Pionowe wypełnienie tworzy fizyczną granicę wewnątrz przęsła. Przy doborze zabezpieczenia przed upadkiem należy sprawdzić również rozstaw prętów i położenie dolnej poprzeczki. Średnice elementów nie określają samodzielnie prześwitów ani dopuszczalnych obciążeń.
Długość modułu 2 m pozwala planować kolejne odcinki. Przed zakupem uwzględnij zakończenia, zmiany kierunku i sposób zestawienia przęseł właściwy dla zamawianego systemu.
Ocynk ogniowy i wykończenie
Cynkowanie ogniowe zabezpiecza powierzchnię stali przed korozją podczas użytkowania na zewnątrz. Opisywana wersja ma wykończenie ocynkowane, bez dodatkowego malowania proszkowego.
Na zapytanie można uzgodnić malowanie proszkowe w kolorze z palety RAL. Dobór koloru powinien uwzględniać wymagania inwestora i zarządcy drogi oraz wygląd pozostałych elementów obiektu. Warunki wykonania ustal przed zamówieniem.
Montaż i planowanie odcinka
Standardowe wykonanie montuje się przez zabetonowanie w podłożu. Całkowita wysokość elementu wynosi 1600 mm, a docelowa wysokość nad nawierzchnią po montażu 1100 mm. Część do osadzenia nie wchodzi w wymiar użytkowy; fundamenty i głębokość montażu dobierz do dokumentacji.
Przed rozpoczęciem prac wytycz przebieg balustrady, zakończenia oraz miejsca dostępu. Zachowaj potrzebną szerokość użytkową ciągu i sprawdź położenie instalacji podziemnych. Fundamenty, głębokość osadzenia i rozwiązanie połączeń dobierz do dokumentacji oraz warunków gruntowych.
Podczas montażu kontroluj pion słupków i poziom pochwytu. Na pochyłościach sposób prowadzenia kolejnych przęseł musi uwzględniać zmianę poziomu nawierzchni. Wygrodzenie udostępnij po uzyskaniu przez beton wymaganej wytrzymałości i sprawdzeniu stabilności.
Bariera U-11a jest balustradą dla użytkowników ciągu; nie należy traktować jej jako drogowej bariery przeznaczonej do zatrzymywania pojazdów przez uderzenie.
Czyszczenie i kontrola stanu
Usuwaj zabrudzenia drogowe i osady soli metodą odpowiednią dla ocynkowanej powierzchni. Kontroluj powłokę cynkową oraz stan powierzchni w miejscach spoin i kontaktu z podłożem. Ubytki powłok wymagają naprawy dostosowanej do ocynkowanej konstrukcji.
Okresowo sprawdzaj stabilność słupków, stan połączeń i prętów. Po uderzeniu lub zauważeniu odkształcenia skontroluj także posadowienie. Uszkodzony odcinek wymaga oceny przed dalszym użytkowaniem.
Najczęstsze pytania
Co oznaczają wysokości 1100 i 1600 mm?1100 mm to wysokość nad nawierzchnią po montażu, a 1600 mm to wysokość całkowita wraz z częścią przeznaczoną do osadzenia.
Czy wypełnienie jest wykonane z rur?Wypełnienie pionowe stanowią pręty Ø10 mm. Rura konstrukcyjna ma średnicę 48,3 mm, a poprzeczka wewnętrzna 48,3 mm.
Czy H-1100 mm jest odpowiednia do każdego ciągu z ruchem rowerowym?Nie można tego przyjąć na podstawie samej nazwy U-11a. Wymaganą wysokość i pozostałe parametry należy sprawdzić dla konkretnego projektu.
Czy można zamówić montaż boczny?Tak, mocowanie boczne, np. do muru oporowego, oraz podstawy do przykręcenia są opcjami na zapytanie. Mocowania i podłoże trzeba dobrać do wymaganych obciążeń.
Czy H-1100 można zamontować wyżej, aby uzyskać H-1200?Nie należy zmieniać przewidzianej głębokości osadzenia w celu zwiększenia wysokości. Zamów odpowiedni wariant H-1200 lub H-1300 i zastosuj właściwe posadowienie.
Czy balustrada jest malowana?Wersja standardowa ma ocynk ogniowy. Malowanie proszkowe w kolorze RAL jest opcją uzgadnianą ze sklepem.
Co zrobić po uszkodzeniu powłoki cynkowej?Oceń zakres uszkodzenia i wykonaj naprawę metodą odpowiednią dla powłok cynkowych. Po uderzeniu sprawdź również konstrukcję i posadowienie.
