Ochraniacz kabli OKP (PCV) – 440 × 500 × 70 mm
Ochraniacz kabli OKP służy do osłaniania przewodów elektrycznych niskoprądowych prowadzonych przez ciągi komunikacyjne. Pomaga uporządkować instalację przy stanowiskach technicznych, scenach i zapleczu transmisyjnym.

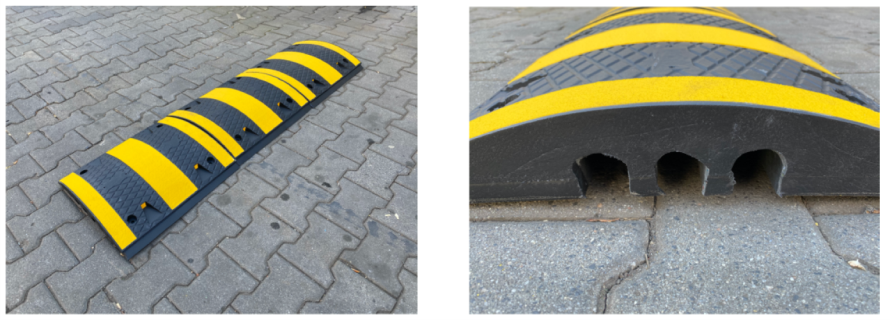

Element ma wymiary 440 × 500 × 70 mm i waży 12 kg. Mocowanie do nawierzchni utrzymuje osłonę w wybranym miejscu, a żółte pasy odblaskowe i cztery kocie oczka poprawiają jej zauważalność po oświetleniu.
Ochraniacz kabli OKP PCV zabezpiecza przewody przed uszkodzeniem mechanicznym w miejscach, gdzie występuje ruch pieszych lub przejazdy po nawierzchni. Mocowanie do podłoża pomaga utrzymać stabilne położenie elementu w strefie przejścia/przejazdu.
- przeprowadzanie kabli przez jezdnię / ciągi komunikacyjne (ruch pieszych i rowerzystów),
- doprowadzenie okablowania z konsoli do sceny,
- doprowadzenie okablowania do wozów transmisyjnych.
Sprawdź zewnętrzne wymiary przewodów lub wiązki i porównaj je z przestrzenią prowadzenia kabli w osłonie. Przewody powinny mieścić się swobodnie, bez przygniecenia i nadmiernego zaginania.
OKP można montować czasowo lub na stałe, zależnie od potrzeb obiektu. Przy ustawianiu uwzględnij wysokość elementu 70 mm, widoczność osłony i dostępność przejścia.
| Model | OKP |
|---|---|
| Wymiary | 440 × 500 × 70 mm |
| Waga | 12 kg |
| Materiał | PCV z recyklingu |
| Przeznaczenie | wyłącznie przewody elektryczne niskoprądowe |
| Warunki pracy | na zewnątrz |
| Mocowanie | 4 wkręty, brak w komplecie |
| Przygotowanie podłoża | wymagane wiercenie |
| Sposób montażu | czasowy lub stały |
| Żółte pasy odblaskowe | masa chemoutwardzalna z mikrokulkami szklanymi |
| Dodatkowe elementy odblaskowe | 4 kocie oczka |

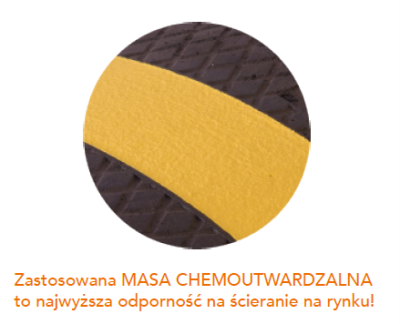

Powierzchnia jest zaprojektowana do pracy w newralgicznych strefach przejścia/przejazdu. Żółte pasy odblaskowe wykonane z masy chemoutwardzalnej z mikrokulkami szklanymi wspierają efekt odblasku i odporność na ścieranie, a dodatkowe „kocie oczka” zwiększają zauważalność po zmroku.
- Mocowanie do podłoża na 4 wkręty – wymagane wykonanie otworów w nawierzchni (wkręty nie są w komplecie).
- Montaż czasowy lub stały – zależnie od organizacji ruchu i potrzeb obiektu.
- Przy krawężniku zostaw miejsce na swobodny odpływ wody opadowej.
Osłona przewodów w strefie ruchu ogranicza ryzyko przypadkowego uszkodzenia kabli i porządkuje trasę prowadzenia instalacji. Dzięki czytelnej powierzchni i elementom poprawiającym widoczność łatwiej utrzymać przewidywalny przejazd i przejście w miejscu, gdzie kable muszą przechodzić przez nawierzchnię.
Ochraniacz wykonano z PCV pochodzącego z recyklingu. Elementy odblaskowe odbijają padające światło, dlatego ich widoczność zależy także od oświetlenia i czystości powierzchni.
Tak – montaż wymaga wiercenia i dobrania mocowań do rodzaju podłoża. Przy kostce ważne jest stabilne osadzenie i kontrola dokręcenia po pierwszym okresie użytkowania.
Nie. 4 wkręty montażowe należy dobrać osobno do nawierzchni (beton/asfalt/kostka).
wyłącznie do przewodów elektrycznych niskoprądowych.
