Zakończenie progu podrzutowego U-17, ZPW-40 żółte 400×200×50 mm
Żółte zakończenie ZPW-40 służy do wykończenia skraju modułowego progu podrzutowego U-17 PW-40. Jego profil tworzy przejście od bocznej krawędzi elementu środkowego do nawierzchni i zamyka ciąg segmentów na końcu progu.
Zakończenie ma wymiary 400×200×50 mm i masę 3 kg. Jest przeznaczone do współpracy z żółtymi i czarnymi modułami środkowymi PW-40. Montaż jednego zakończenia wymaga 2 mocowań dobranych do nawierzchni.
Oferta dotyczy 1 żółtego zakończenia ZPW-40.
Moduły środkowe, drugie zakończenie i elementy montażowe należy zamówić osobno.| Rodzaj produktu | zakończenie progu podrzutowego U-17 |
|---|---|
| Model | ZPW-40 |
| Właściwy system | PW-40 |
| Wymiary | 400×200×50 mm |
| Długość najazdowa | 400 mm |
| Szerokość zakończenia wzdłuż progu | 200 mm |
| Wysokość | 50 mm |
| Masa | 3 kg |
| Kolor | żółty |
| Materiał | tworzywo sztuczne |
| Mocowanie | 2 punkty; elementy montażowe osobno |
Zakończenie montuje się na skraju kompletnego progu PW-40. Wykańcza koniec ciągu segmentów, ograniczając pozostawienie odsłoniętej bocznej krawędzi modułu środkowego. Stanowi część układu przeznaczonego do miejsc wymagających bardzo wolnego przejazdu:
- parkingów i dróg wewnętrznych,
- terenów zakładowych i magazynowych,
- wjazdów przy bramach i szlabanach,
- stref manewrowych w sąsiedztwie ruchu pieszych.
Profil zakończenia dopasowany jest do progu PW-40 o długości najazdowej 400 mm i wysokości 50 mm. Element zajmuje 200 mm wzdłuż linii progu. Tę szerokość należy uwzględnić przy planowaniu całego układu.
Żółte zakończenie można zestawiać z czarnymi i żółtymi modułami środkowymi PW-40. Naprzemienne ułożenie kolorów pomaga wyróżnić ciąg progu na nawierzchni. Elementy odblaskowe systemu ułatwiają zauważenie układu w świetle reflektorów.
Zakończenie pełni funkcję skrajną. Nie zastępuje modułu środkowego i samo nie stanowi kompletnego progu. O prawidłowym działaniu układu decydują dopasowanie wszystkich części, ich rozmieszczenie i stabilny montaż.
Do typowego liniowego układu potrzebne są dwa zakończenia ZPW-40 – po jednym na każdym końcu ciągu modułów. Liczbę elementów środkowych PW-40 dobierz do szerokości przejazdu, pozostawiając miejsce na zakończenia i odpływ wody.
Dobieraj moduły PW-40 oraz zakończenia ZPW-40. Sam podobny wymiar części innego systemu nie potwierdza dopasowania profilu i połączeń.
Przed wierceniem rozłóż cały układ na stabilnej, twardej i równej nawierzchni. Sprawdź położenie modułów oraz zakończeń i oczyść miejsca mocowania. Zestawy montażowe dobierz do konstrukcji nawierzchni, np. asfaltu, betonu lub kostki.
Jedno zakończenie ZPW-40 przytwierdza się w 2 punktach montażowych. Mocowania nie są dołączone. Wiercenie i osadzenie zestawów należy wykonać zgodnie z ich wymaganiami oraz warunkami podłoża.
Masa jednego zakończenia wynosi 3 kg. Podczas transportu zabezpiecz części przed przemieszczaniem się i uszkodzeniem krawędzi. Po montażu sprawdź ich stabilność, a w czasie użytkowania kontroluj stan połączeń i mocowań.
Czy oferta obejmuje parę zakończeń?Nie. Dotyczy jednego żółtego zakończenia ZPW-40.

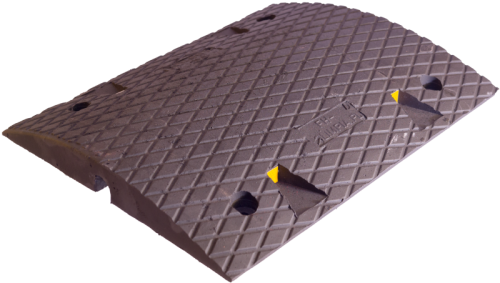

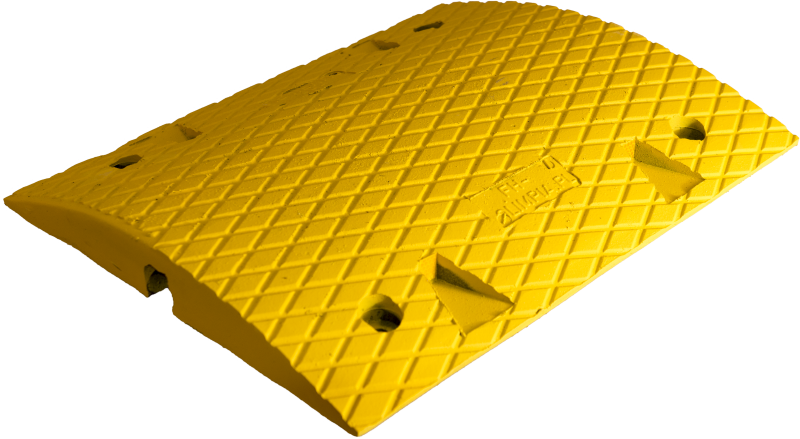

Do jakiego progu pasuje ZPW-40?Do modułów środkowych PW-40 o wymiarach 500×400×50 mm, w wersji żółtej i czarnej.
Ile zakończeń potrzeba do całego układu?Zwykle dwie sztuki – po jednej na każdym końcu ciągu modułów.
Ile waży jedno zakończenie?Masa wynosi 3 kg.
Czy mocowania są w komplecie?Nie. Jedno zakończenie wymaga 2 mocowań dobranych do nawierzchni i kupowanych osobno.
O czym pamiętać przy montażu przy krawężniku?Pozostaw miejsce na przepływ wody opadowej, aby układ progu nie blokował odpływu.
