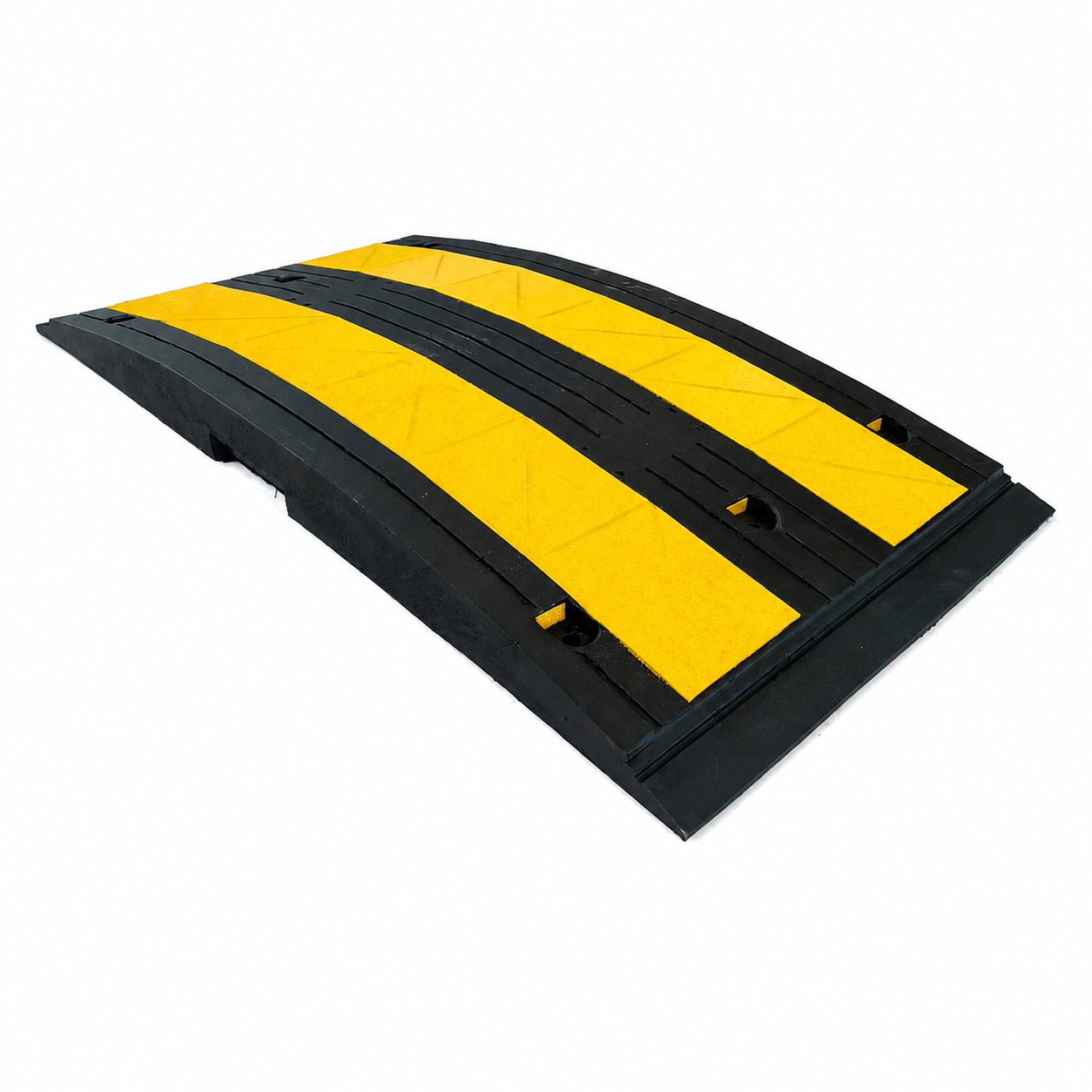

Próg zwalniający U-16d PZ-98 980×500×70 mm
Żółto-czarny moduł środkowy PZ-98 służy do budowy progu zwalniającego U-16d dopasowanego do szerokości przejazdu. Podwyższony profil skłania kierowców do redukcji prędkości przed najazdem.
Element ma wymiary 980×500×70 mm i masę 34 kg. Oferta obejmuje jedną część środkową. Do wykonania całego progu potrzebna jest odpowiednia liczba modułów oraz osobno sprzedawane zakończenia ZPZ-98.
Próg PZ-98 stosuje się w miejscach wymagających uspokojenia ruchu: na drogach wewnętrznych, parkingach, osiedlach i terenach firmowych, przy magazynach, bramach oraz obiektach usługowych.
Dobór miejsca powinien uwzględniać widoczność najazdu, możliwość wcześniejszego zwolnienia oraz rodzaje pojazdów korzystających z przejazdu. Geometrię i oznakowanie progu dopasuj do organizacji ruchu.
Moduł wykonano z tworzywa sztucznego / PCV. Wysokość profilu wynosi 70 mm, a wymiar w kierunku przejazdu 980 mm. Kolejne części środkowe zestawia się w poprzek przejazdu, aby uzyskać potrzebną szerokość układu.
Żółto-czarna kolorystyka wyróżnia próg na nawierzchni. Masy chemoutwardzalne i elementy odblaskowe pomagają zachować czytelność oznakowania, także w świetle reflektorów. Stan powierzchni i jej czystość wpływają na widoczność w czasie użytkowania.
Modułowa budowa umożliwia wymianę pojedynczej części. Przy rozbudowie dobieraj elementy systemu PZ-98; jednakowa wysokość progu nie potwierdza dopasowania części z innej serii.
Każdy moduł środkowy ma szerokość 500 mm. Układ zamyka się zakończeniami ZPZ-98 980×490×70 mm, zwykle po jednym na każdym skraju. Zakończenie ma masę 24 kg i wymaga czterech mocowań KKX120.
Dwa zakończenia dodają łącznie 980 mm do szerokości ciągu modułów:
| 1 moduł + 2 zakończenia | 1480 mm |
|---|---|
| 2 moduły + 2 zakończenia | 1980 mm |
| 3 moduły + 2 zakończenia | 2480 mm |
| 5 modułów + 2 zakończenia | 3480 mm |
Przy planowaniu uwzględnij miejsce na przepływ wody przy krawężnikach. Wzór określa szerokość zestawu części, a nie szerokość całej jezdni.
| Produkt | moduł środkowy progu zwalniającego U-16d |
|---|---|
| Symbol | PZ-98 |
| Wymiary | 980×500×70 mm |
| Wymiar w kierunku przejazdu | 980 mm |
| Szerokość modułu | 500 mm |
| Wysokość | 70 mm |
| Masa | 34 kg |
| Materiał | tworzywo sztuczne / PCV |
| Kolorystyka | żółto-czarna |
| Oznakowanie | masy chemoutwardzalne i elementy odblaskowe |
| Mocowanie | 6 × KKX120; elementy montażowe poza kompletem |
| Zakres oferty | 1 moduł środkowy |
| Pasujące zakończenie | ZPZ-98, 980×490×70 mm, 24 kg; sprzedawane osobno |

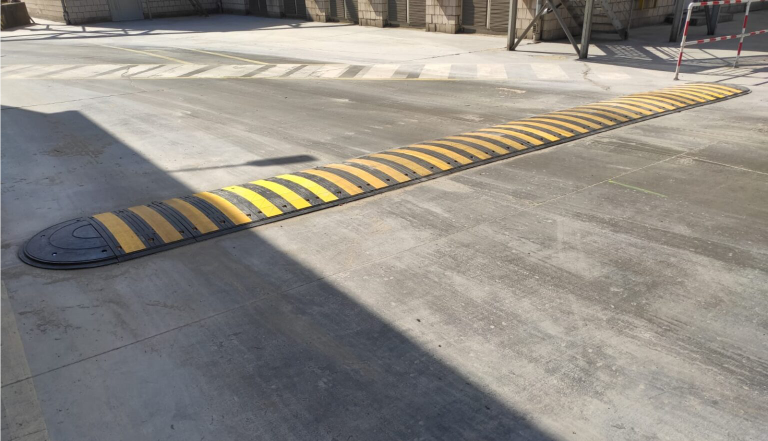

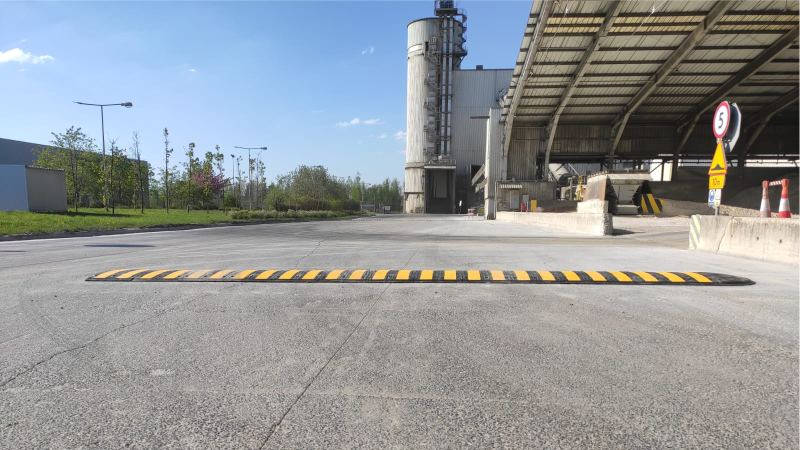

Oferta obejmuje moduł środkowy. Zdjęcia kompletnych układów pokazują sposób zestawienia części i osobno zamawianych zakończeń.
- Rozłóż wszystkie moduły i zakończenia w docelowym położeniu przed wierceniem.
- Przygotuj twardą, stabilną i równą nawierzchnię, np. asfalt, beton lub odpowiednio przygotowaną kostkę. Oczyść podłoże.
- Zaznacz otwory i dobierz mocowania do konstrukcji nawierzchni. Jeden moduł PZ-98 wymaga 6 elementów KKX120.
- Elementy montażowe nie są dołączone do produktu; zamów je osobno.
- Po zamocowaniu sprawdź przyleganie i stabilność części oraz stan wszystkich połączeń.
Pozostaw zaplanowaną przestrzeń na odpływ wody przy krawężnikach. Próg nie powinien blokować odwodnienia przejazdu.
Masa jednego modułu wynosi 34 kg. Dobierz sposób przenoszenia i rozładunku do masy elementów, a w transporcie zabezpiecz je przed przesuwaniem. Łączną masę zestawu policz z liczby części środkowych i zakończeń.
Regularnie kontroluj mocowania, stan krawędzi i oznakowania. Czyść pola odblaskowe, a po uderzeniu lub przemieszczeniu elementu sprawdź cały układ.
Czy oferta obejmuje cały próg?Nie. Obejmuje jeden moduł środkowy PZ-98. Liczbę modułów i zakończeń dobiera się do szerokości przejazdu.
Jakie zakończenie pasuje do tego modułu?ZPZ-98 o wymiarach 980×490×70 mm i masie 24 kg. Zakończenia są sprzedawane osobno.
Ile zakończeń potrzeba?Zwykle dwie sztuki, po jednej na każdym skraju progu.
Jak policzyć szerokość zestawu?Pomnóż liczbę modułów PZ-98 przez 500 mm i dodaj 980 mm z dwóch zakończeń.
Czy mocowania są w komplecie?Nie. Moduł wymaga sześciu mocowań KKX120, zamawianych oddzielnie.
Ile waży jeden moduł?34 kg. Masę całego zestawu należy policzyć z liczby modułów i zakończeń.
Czy próg jest widoczny po zmroku?Elementy odblaskowe poprawiają widoczność w świetle reflektorów. Należy utrzymywać je w czystości i zadbać o oznakowanie miejsca montażu.
