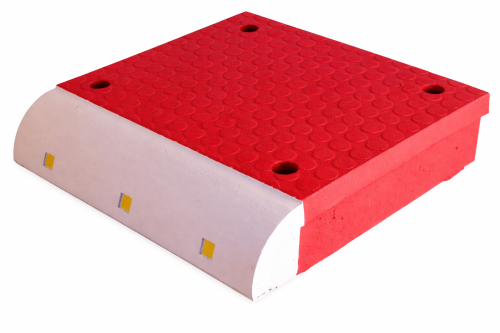

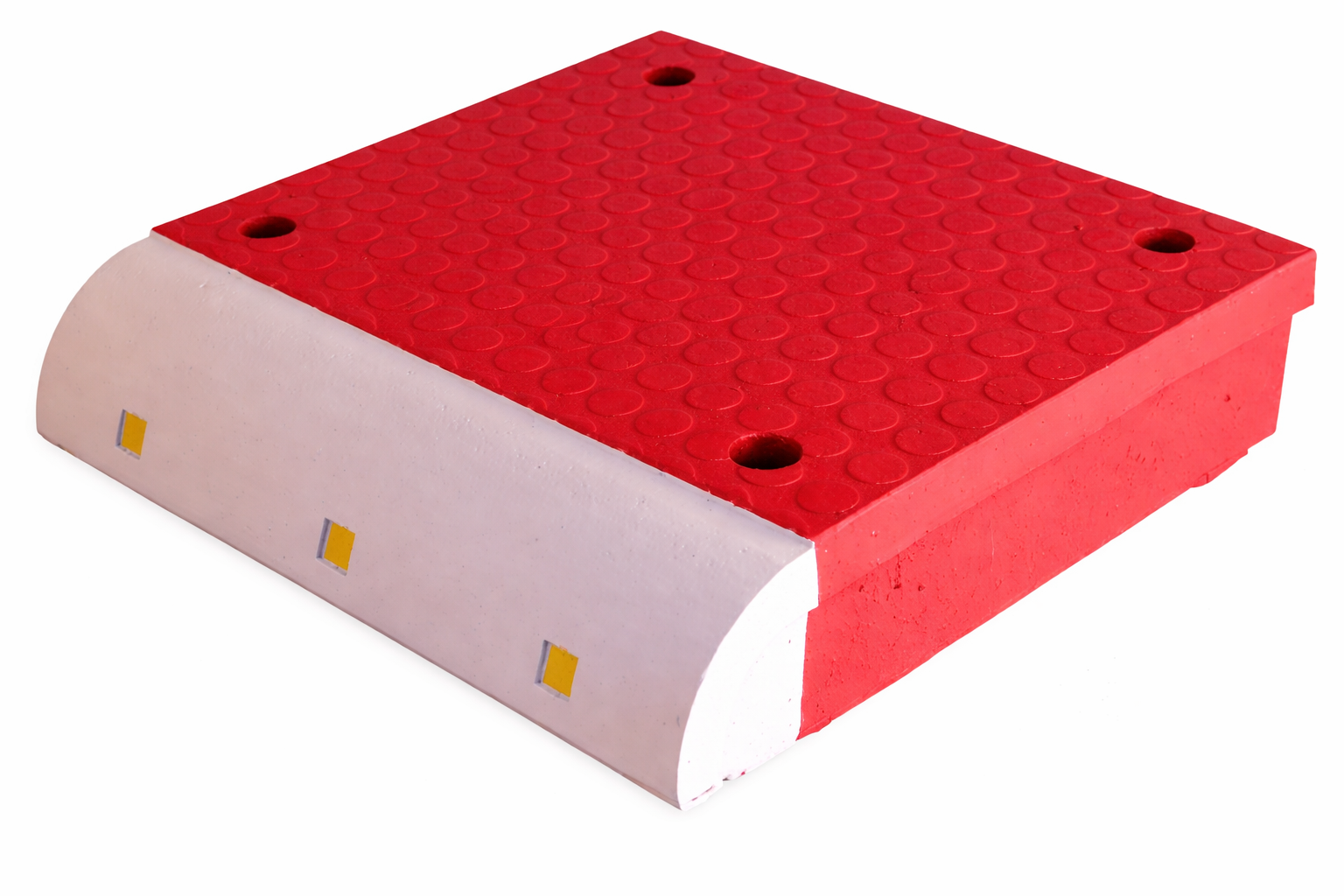

Azyl drogowy – element zewnętrzny AZ 500×500×100 mm, PCV
Element zewnętrzny AZ służy do budowy zewnętrznej krawędzi modułowego azylu drogowego. W połączeniu z elementami wewnętrznymi AW i narożnymi AN pozwala dopasować kształt oraz wielkość wyspy do miejsca montażu. Segment z PCV ma wymiary 500×500×100 mm, masę 20 kg i 4 punkty mocowania. Mocowania należy dobrać osobno.
Najważniejsze informacje
Rola elementu zewnętrznego AZ
Segment AZ tworzy obrzeże wyspy od strony jezdni. Jego rolą jest wyznaczenie zewnętrznej granicy wydzielonej powierzchni i uzupełnienie układu pozostałych modułów.
Produkt obejmuje jeden element zewnętrzny. Liczbę segmentów AZ, AW i AN dobiera się do geometrii całego azylu. Pozostałe moduły oraz elementy montażowe stanowią osobne pozycje.
Zastosowanie
Modułowy azyl pozwala fizycznie wydzielić powierzchnię jezdni. W zależności od przyjętego rozwiązania może służyć do:
- zabezpieczania powierzchni wyłączonych z ruchu przed najeżdżaniem,
- budowy prefabrykowanych wysp i wysp kanalizujących,
- wydzielania powierzchni dla pieszych i rowerzystów,
- separacji ruchu lokalnego od tranzytowego,
- kształtowania toru jazdy oraz geometrii wlotów skrzyżowań,
- organizacji ruchu na parkingach i drogach wewnętrznych.
Lokalizację, geometrię i oznakowanie układu należy dopasować do organizacji ruchu dla konkretnego miejsca.
Dobierz elementy tego samego systemu
AN, AW i AZ tworzą modułową rodzinę 500×500×100 mm. Poszczególne typy pełnią różne funkcje, dlatego ich liczbę należy ustalić na podstawie planu wyspy. Do jednego układu należy dobierać kompatybilne elementy tego samego systemu.
Element narożny AN
500×500×100 mm. Do wykonywania narożników i domknięć wyspy.
Zobacz element narożny AN
Element wewnętrzny AW
500×500×100 mm. Do wypełniania i wydłużania wewnętrznej części wyspy.
Zobacz element wewnętrzny AWKonfiguracja wyspy
Wewnętrzne moduły AW wypełniają i wydłużają środkową część azylu. Elementy AN pozwalają wykonać narożniki, a AZ tworzą jego zewnętrzną krawędź.
Przed zakupem należy określić wymiary całej wyspy oraz policzyć każdy typ segmentu. Wymiar 500×500×100 mm dotyczy jednego modułu, a nie kompletnego azylu.
Przed wierceniem warto rozłożyć wszystkie segmenty w docelowym układzie, sprawdzić spasowanie oraz przebieg obrzeża.
Dane techniczne
| Typ elementu | AZ – zewnętrzny |
|---|---|
| Wymiary pojedynczego segmentu | 500×500×100 mm |
| Wysokość | 100 mm |
| Masa | 20 kg |
| Materiał | PCV (PVC) |
| Punkty mocowania | 4 |
| Elementy montażowe | Brak w komplecie; dobierane osobno |
| Widoczność | Oznaczenie odblaskowe |
| System modułowy | Elementy narożne AN, wewnętrzne AW i zewnętrzne AZ |
Montaż do nawierzchni
Element AZ należy zamocować w 4 punktach. Śruby lub kotwy trzeba dobrać do rodzaju nawierzchni, sposobu zakotwienia i warunków miejsca montażu. Masa segmentu nie zastępuje mocowania.
- Wyznaczyć docelowy obrys wyspy i rozłożyć kompatybilne moduły.
- Sprawdzić ułożenie oraz spasowanie poszczególnych elementów.
- Dobrać mocowania odpowiednie do podłoża i zamocować segmenty w przeznaczonych do tego punktach.
- Sprawdzić stabilność całego układu oraz wykonać wymagane oznakowanie.
Widoczność krawędzi wyspy
Oznaczenie odblaskowe poprawia zauważalność obrzeża w świetle reflektorów. Uzupełnia fizyczne wydzielenie powierzchni. Wymagane oznakowanie pionowe i poziome należy dobrać do organizacji ruchu dla danego miejsca.
Warunki stosowania na drodze
Lokalizacja azylu, jego geometria, liczba segmentów oraz oznakowanie powinny wynikać z rozwiązania zatwierdzonego dla konkretnego miejsca.
Od 19 lutego 2026 r. zasady ogólne dla urządzeń BRD wymagają, aby urządzenia umieszczane na drodze były wprowadzone do obrotu zgodnie z przepisami dotyczącymi wyrobów budowlanych, z wyłączeniem urządzeń, do których te przepisy nie mają zastosowania.
Podstawa prawna: załącznik nr 4 do rozporządzenia w sprawie szczegółowych warunków technicznych dla znaków, sygnałów drogowych i urządzeń BRD; zmiana: Dz.U. 2026 poz. 132
FAQ – najczęstsze pytania
Czy jeden element AZ wystarczy do wykonania azylu?
AZ jest pojedynczym segmentem obrzeża. Kompletną wyspę buduje się z liczby elementów AN, AW i AZ dobranej do jej kształtu i wymiarów.
Czym różni się AZ od AN i AW?
AZ tworzy zewnętrzną krawędź wyspy, AN służy do wykonywania narożników, a AW wypełnia i wydłuża jej wewnętrzną część.
Czy można połączyć moduły innych systemów o takich samych wymiarach?
Same wymiary nie potwierdzają kompatybilności. Do układu należy dobierać elementy tego samego systemu i sprawdzić ich spasowanie.
Czy mocowania są dostarczane z elementem?
Nie. Segment ma 4 punkty mocowania; śruby lub kotwy należy dobrać i zamówić osobno, odpowiednio do nawierzchni.
Czy azyl można wykorzystać przy przejściu dla pieszych?
Tak, prefabrykowana wyspa może być częścią rozwiązania wydzielającego powierzchnię dla pieszych. Jej wymiary, lokalizację i oznakowanie trzeba uwzględnić w organizacji ruchu.
Czy odblaski zastępują oznakowanie wyspy?
Oznaczenie odblaskowe poprawia widoczność krawędzi. Wymagane znaki i oznakowanie poziome trzeba dobrać osobno do przyjętej organizacji ruchu.
