Azyl segmentowy narożny Consul 50 – 500 × 500 × 100 mm
Element narożny Consul 50 (ZAN 50) służy do kształtowania naroży i załamań modułowej wyspy drogowej. Łączy się z elementami wewnętrznymi i skrajnymi tego samego systemu, tworząc układ dopasowany do geometrii miejsca.
Moduł ma wymiary 500 × 500 × 100 mm i masę 20 kg. Wykonany jest z granulatu gumowego SBR ze spoiwem PUR oraz ma metalowe zbrojenia do montażu. Obrzeże z mikrokulkami szklanymi wspomaga rozpoznanie krawędzi wyspy w świetle reflektorów.
Najważniejsze informacje
Zakres oferty – jeden element narożny
Wymiary i masa dotyczą pojedynczego modułu. Do budowy całej wyspy dobierz pozostałe elementy systemu. Opcjonalny krawężnik i biała taśma odblaskowa wymagają odrębnego uzgodnienia przy zamówieniu.
Zastosowanie i rola elementu narożnego
Segment narożny domyka obrys wyspy w miejscach zmiany jej kierunku. Jako część całego układu pomaga fizycznie wydzielić powierzchnię drogi i ograniczać najeżdżanie na obszary wyłączone z ruchu.
- wyspy pośrednie przy przejściach dla pieszych,
- wyspy kanalizujące na wlotach skrzyżowań,
- przewężenia i szykany przewidziane w organizacji ruchu,
- wydzielenie przestrzeni dla ruchu rowerowego,
- zabezpieczanie powierzchni wyłączonych z ruchu.
Kształt, wielkość i oznakowanie całej wyspy należy dopasować do organizacji ruchu oraz warunków miejsca montażu.

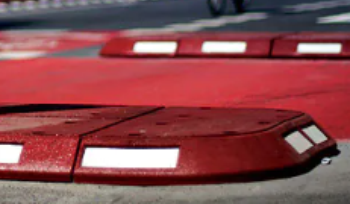

Krawężnik – standard i opcja
System obejmuje standardowy krawężnik oraz wariant opcjonalny wymagający wyceny. Opcję dobiera się przy zamówieniu do potrzeb konkretnego układu.
Dla dużych projektów możliwe jest uzgodnienie innej wersji kolorystycznej. Dostępność i warunki wykonania wymagają kontaktu ze sklepem.
Materiał, konstrukcja i widoczność
Korpus wykonano z granulatu gumowego SBR połączonego spoiwem PUR. Konstrukcja zawiera metalowe zbrojenia przeznaczone do montażu. Ich obecność nie określa zakresu osobnych akcesoriów mocujących w zamówieniu.
Obrzeża są malowane z użyciem mikrokulek szklanych. Opcjonalnym rozwiązaniem jest biała taśma odblaskowa. Taśma jest wyposażeniem dodatkowym i wymaga uzgodnienia przy zakupie.
Widoczność zależy także od czystości obrzeża, ustawienia modułów i nieprzesłoniętej ekspozycji. Oznaczenie odblaskowe nie zastępuje wymaganego oznakowania pionowego i poziomego wyspy.
Dane techniczne
| System | Consul 50 |
|---|---|
| Typ | element narożny – ZAN 50 |
| Wymiary | 500 × 500 × 100 mm |
| Wysokość | 100 mm (10 cm) |
| Masa | 20 kg |
| Materiał | granulat gumowy SBR + spoiwo PUR |
| Konstrukcja montażowa | metalowe zbrojenia |
| Oznaczenie odblaskowe | obrzeże malowane mikrokulkami szklanymi |
| Opcja odblasku | biała taśma odblaskowa |
| Krawężnik | standardowy lub opcjonalny wymagający wyceny |
| Konfiguracja | z kompatybilnymi modułami wewnętrznymi i skrajnymi Consul 50 |

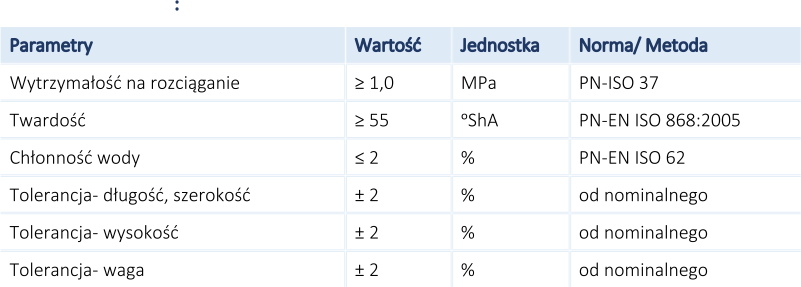

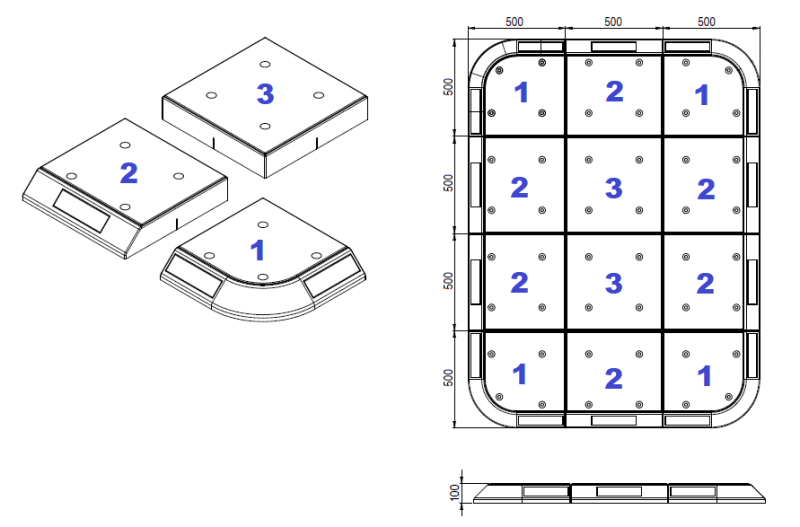

Parametry i schemat montażu
Montaż i konfiguracja w terenie
Rozłóż moduły w docelowym układzie i sprawdź ich dopasowanie. Elementy narożne kształtują załamania, wewnętrzne wypełniają środek, a skrajne tworzą krawędź wyspy. Wspólny wymiar nie potwierdza kompatybilności segmentów z innych systemów.
Mocowania dobierz do konstrukcji modułu, podłoża i warunków zakotwienia, zgodnie ze schematem montażu. Masa segmentu nie zastępuje mocowania. Po zamontowaniu skontroluj stabilność całego układu.
Układ powinien zapewniać wymagane przejścia i przestrzeń dla uczestników ruchu. Ciągłości obrysu wyspy nie należy rozumieć jako nakazu zamknięcia przejść przewidzianych w projekcie.
Powiązane elementy systemu Consul 50
Consul 50 – element wewnętrzny
Consul 50 – element skrajnyNajczęstsze pytania
Czy jest to kompletny azyl drogowy?Nie. Oferta dotyczy jednego elementu narożnego. Pozostałe moduły dobiera się do kształtu i wymiarów całej wyspy.
Do czego służy segment narożny?Do kształtowania naroży i załamań obrysu wyspy w połączeniu z pozostałymi modułami Consul 50.
Czy biała taśma odblaskowa jest standardem?Jest opcją dodatkową. Standardowe obrzeże wykorzystuje mikrokulki szklane.
Czy można wybrać inny krawężnik lub kolor?Opcjonalny krawężnik wymaga wyceny. Inną kolorystykę dla dużych projektów należy uzgodnić ze sklepem.
Czy zbrojenia oznaczają komplet akcesoriów montażowych?Zbrojenia są częścią konstrukcji. Zakres osobnych mocowań należy ustalić dla zamówienia i dobrać je do podłoża.
Czy układ można zmienić?Modułowa budowa umożliwia zmianę konfiguracji po sprawdzeniu stanu elementów i doborze odpowiedniego mocowania. Nowy układ powinien odpowiadać organizacji ruchu.
