A-14 Znak drogowy - roboty na drodze 900 mm 2 typ (lico z folii odblaskowej 2 generacji) + 2 uchwyty w kpl. Rozmiar średni

Uwaga !!!

Przy oznakowaniu robót prowadzonych w pasie drogowym stosuje się znaki o jedną grupę wielkości wyższą niż stosowane na danym odcinku drogi (z wyjątkiem robót prowadzonych w pasie drogowym autostrad, gdzie stosuje się znaki wielkie).

Symbol	Opis	Symbol	Opis
	900 mm / rozmiar średni		4,5 kg
	Znak drogowy  ostrzegawczy		Folia odblaskowa 2 TYP
	Certyfikat		Uchwyt x 2 szt. w kpl.

Wielkość znaku: 900 mm - średni (S)

Lico z folii odblaskowej: 2 generacji

^{Podkład stalowy ocynkowany z blachy o grubości 1,25 mm w kształcie trójkąta podwójnie zagiętej na całym obwodzie poprzez odpowiednie wyoblanie krawędzi.}

Tył znaku pomalowany farbą koloru szarego.

Znaki drogowe średnie (S) stosuje się:

• na drogach powiatowych, z wyjątkiem drogowskazów tablicowych,
• na drogach dwujezdniowych w obszarze zabudowanym, na których dopuszczalna prędkość jest mniejsza lub równa 60 km/h,
• na jednojezdniowych drogach krajowych i wojewódzkich,
• na łącznicach i jezdniach innych niż jezdnie główne autostrad i dróg ekspresowych,

Instrukcja montażu znaków drogowych za pomocą za krawędzie tarczy PDF (KLIKAJ)

Lico pokryte folią odblaskową 2 generacji RA2.

Folia odblaskowa została zaprojektowana do produkcji pionowych znaków drogowych oraz tablic informacyjnych jako produkt o długim okresie trwałości.

Zalety:

• odporna na korozję i działanie rozpuszczalników
• odporna na uderzenia
• gładka powierzchnia zewnętrzna wykazuje bardzo dobre właściwości zadrukowywania
• może być naklejana na powierzchnie metalowe, aluminiowe oraz wykonane z blachy ocynkowanej

^{Dane dotyczące odblaskowości i kolorów w świetle dziennym są zgodne z Europejską Normą DIN EN 12899-1 i odpowiadają międzynarodowym specyfikacjom dotyczącym odblaskowości materiałów tej klasy. Folia z europejskim certyfikatem zgodności CE. Posiada specjalny znak wodny.}

^{Podkład znaku drogowego wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm podwójnie zagiętej na całym obwodzie poprzez odpowiednie wyoblanie krawędzi. Tył znaku zabezpieczony farbą proszkową koloru szarego.}

Znak drogowy A-14 900 2 TYP – „Roboty na drodze” 900 mm, folia II generacji

Znak drogowy A-14 900 2 TYP to profesjonalny znak ostrzegawczy „Roboty na drodze” w rozmiarze średnim – bok trójkąta 900 mm, wykonany w pełnej technologii znaków drogowych, z licem z folii odblaskowej II generacji (RA2 / 2 TYP).

To właśnie ten wariant jest najczęściej wybierany do oznakowania robót drogowych na drogach gminnych, powiatowych, wojewódzkich i krajowych, szczególnie tam, gdzie:

• występują wyższe prędkości,

• geometria drogi jest trudniejsza (łuki, wzniesienia, ograniczona widoczność),

• a oznakowanie ma mieć podwyższoną widoczność w nocy i w złych warunkach pogodowych.

Znak A-14 informuje kierujących o zbliżaniu się do odcinka, na którym prowadzone są roboty drogowe – na jezdni lub poboczu mogą znajdować się ludzie, maszyny, materiały, zwężenia i inne utrudnienia.

Aspekty prawne – kiedy trzeba stosować znak A-14?

Znak A-14 należy do grupy znaków ostrzegawczych A, których wzory i znaczenie określa rozporządzenie w sprawie znaków i sygnałów drogowych oraz szczegółowe warunki techniczne dla znaków i urządzeń bezpieczeństwa ruchu drogowego.

W praktyce oznacza to, że:

• A-14 jest znakiem podstawowym przy oznakowaniu miejsc, gdzie prowadzone są roboty w pasie drogowym – zarówno przy stałych, jak i czasowych zmianach organizacji ruchu,

• powinien być przewidziany w projekcie czasowej organizacji ruchu zatwierdzanym przez zarządcę drogi (gmina, powiat, ZDW, GDDKiA),

• w dokumentacjach technicznych i przetargach pojawia się często wymaganie, aby znaki do robót były wykonane z folii wyższej generacji (RA2) i w rozmiarze o klasę większym niż znaki stałe – właśnie po to stosuje się A-14 900 2 TYP zamiast małego 750 RA1,

• zarządca drogi oraz wykonawca robót są odpowiedzialni za to, aby oznakowanie było zgodne z projektem, czytelne i utrzymywane w dobrym stanie przez cały okres prowadzenia robót.

Po zakończeniu robót znak A-14 powinien być bezzwłocznie usunięty – pozostawiony znak ostrzegawczy bez realnego zagrożenia jest naruszeniem zasad oznakowania i obniża zaufanie kierowców do znaków.

Gdzie stosować znak A-14 900 2 TYP?

Znak A-14 900 2 TYP jest szczególnie polecany do oznakowania robót na:

• drogach powiatowych i wojewódzkich,

• drogach gminnych, tam gdzie prędkości są wyższe lub mamy dłuższy odcinek robót,

• dojazdach do miejscowości, odcinkach z łukami i wzniesieniami,

• w rejonie przejść dla pieszych, szkół, przystanków, kiedy prowadzimy roboty w bezpośrednim otoczeniu ruchu pieszego,

• drogach krajowych i trasach o dużym natężeniu ruchu – jako element zestawu znaków do czasowej organizacji ruchu.

Przykładowe zastosowania:

• frezowanie i układanie nowych warstw nawierzchni,

• przebudowa skrzyżowań, rond, zatok autobusowych,

• budowa i modernizacja chodników, ciągów pieszo–rowerowych w pasie drogowym,

• roboty przy sieciach uzbrojenia (pod jezdnią lub w pasie drogowym),

• dłuższe odcinki prac utrzymaniowych (wymiana krawężników, odwodnienie, remont poboczy).

W porównaniu z wersją A-14 750 RA1, wariant 900 2 TYP daje:

• większą powierzchnię znaku → lepszą czytelność przy wyższych prędkościach,

• mocniejsze lico RA2 → lepszą widoczność w nocy i przy złej pogodzie,

• zgodność z typowymi wymaganiami projektów oznakowania robót na drogach wyższych klas.

Konstrukcja – technologia profesjonalnych znaków drogowych

A-14 900 2 TYP jest wykonywany w tej samej technologii, co znaki stosowane w stałej organizacji ruchu:

• Tarcza z blachy stalowej ocynkowanej (standardowa grubość ok. 1,25 mm) – odporna na korozję i odkształcenia.

• Podwójnie zaginana krawędź po całym obwodzie trójkąta – usztywnia znak i eliminuje ostre krawędzie, podnosi bezpieczeństwo przy montażu i transporcie.

• Tył znaku pokryty lakierem proszkowym w kolorze szarym – estetyczny wygląd i dodatkowa ochrona antykorozyjna.

Taka konstrukcja zapewnia:

• wysoką sztywność i stabilność tarczy (nie „faluje” na wietrze),

• długą żywotność w warunkach drogowych (deszcz, śnieg, sól, UV),

• bezproblemowy montaż na typowych słupkach z rur stalowych (np. fi 60,3 mm) z użyciem standardowych obejm.

Lico z folii odblaskowej II generacji (RA2 / 2 TYP)

Lico znaku wykonane jest z folii odblaskowej II generacji (RA2 / 2 TYP), co daje:

• znacznie wyższą odblaskowość niż folie I generacji (RA1),

• bardzo dobrą widoczność znaku z większej odległości,

• poprawne odczytywanie znaku również przy niekorzystnych kątach padania światła,

• bezpieczeństwo w nocy, w deszczu, mgle i na nieoświetlonych odcinkach.

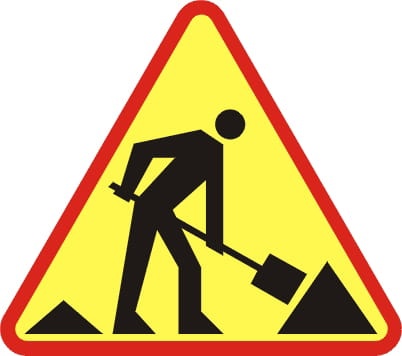

Kolorystyka zgodna z przepisami:

• żółte tło,

• czarny piktogram postaci wykonującej roboty,

• czerwona obwódka trójkąta.

Dla projektantów i inspektorów oznacza to, że A-14 900 2 TYP spełnia wymagania dla znaków stosowanych przy czasowej organizacji ruchu, gdzie coraz częściej wymaga się folii RA2 dla znaków ostrzegawczych i zakazu.

Parametry techniczne – A-14 900 2 TYP

• Symbol: A-14 „Roboty na drodze”

• Rozmiar: średni – bok 900 mm (trójkąt)

• Typ folii: II generacja – RA2 (2 TYP)

• Materiał tarczy: stal ocynkowana (ok. 1,25 mm)

• Krawędź: podwójnie gięta po całym obwodzie

• Tył znaku: lakier proszkowy, kolor szary

• Montaż: na słupku stalowym przy użyciu obejm do znaków drogowych

• Zastosowanie: roboty drogowe na drogach gminnych, powiatowych, wojewódzkich i krajowych, w stałych i tymczasowych organizacjach ruchu

Dlaczego warto wybrać A-14 900 2 TYP z folią II generacji?

• Wysoki poziom bezpieczeństwa – rozmiar 900 + folia RA2 = bardzo dobra widoczność przy wyższych prędkościach i złej pogodzie.

• Zgodność z praktyką projektową – znak spełnia wymagania typowych projektów czasowej organizacji ruchu na drogach wyższych klas.

• Profesjonalne wykonanie – technologia znaków drogowych, z podwójnie giętą krawędzią i blachą ocynkowaną.

• Uniwersalność – nadaje się zarówno dla dużych firm wykonawczych i zarządców dróg, jak i mniejszych ekip, które chcą mieć oznakowanie „na poziomie drogi krajowej”.
