Słupek do znaków drogowych Ø60,3 mm, długość 5,5 m – ocynkowany, do zabetonowania
Stalowy słupek o średnicy zewnętrznej Ø60,3 mm i długości całkowitej 5500 mm, przeznaczony do mocowania znaków i tablic drogowych. Rura ma powłokę cynkową Z275, kapturek zamykający górny koniec oraz element kotwiący do osadzenia w betonie. Masa słupka wynosi 16,5 kg.
Najważniejsze informacje w skrócie
Zastosowanie i dobór długości
Słupek służy jako konstrukcja wsporcza dla tarcz znaków, tabliczek i tablic drogowych, w tym U-3, pod warunkiem dopasowania konstrukcji do konkretnego oznakowania. Wariant 5,5 m pozwala uwzględnić w długości słupka zarówno część osadzoną w fundamencie, jak i odcinek potrzebny do zamocowania tarczy.
5500 mm to długość przed montażem, a nie wysokość nad nawierzchnią. Dobór słupka powinien uwzględniać wymiary i liczbę tarcz, wysokość ich zamocowania, obciążenie wiatrem oraz sposób posadowienia. Sama długość rury nie potwierdza możliwości zamontowania dużej tablicy.
Wykonanie i zabezpieczenie powierzchni
Słupek wykonano z rury stalowej o średnicy zewnętrznej 60,3 mm. W specyfikacji materiału podano DX51D+Z275 oraz normę rur precyzyjnych PN-EN 10305-3. Powłoka cynkowa ogranicza korozję powierzchni stali.
Oznaczenie Z275 określa masę powłoki cynkowej wynoszącą 275 g/m² łącznie po obu stronach materiału. Orientacyjnie odpowiada to około 20 µm cynku na każdej stronie. Nie jest to oznaczenie grubości 275 µm.

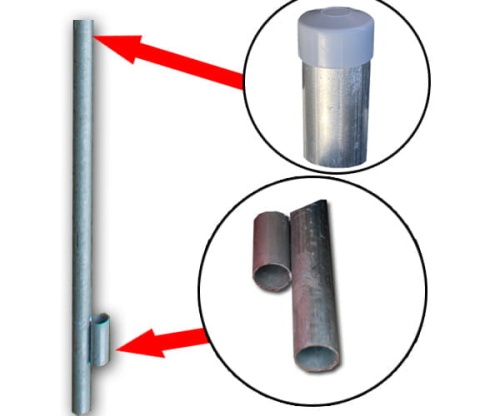

Górny koniec rury zamyka kapturek przeciwdeszczowy. W części przeznaczonej do osadzenia znajduje się przyspawana kotwa albo przetyczka z pręta stalowego, zależnie od wykonania słupka.
Montaż słupka i znaków
Słupek przeznaczony jest do osadzenia w fundamencie betonowym. Głębokość osadzenia i wymiary fundamentu należy dobrać do gruntu, wysokości konstrukcji i obciążeń od oznakowania. Przed wykonaniem wykopu trzeba sprawdzić przebieg instalacji podziemnych.
Kotwa lub przetyczka stanowi element zakotwienia w betonie — nie zastępuje fundamentu. Podczas montażu należy utrzymać pion słupka i pozostawić beton do uzyskania wymaganej wytrzymałości przed obciążeniem konstrukcji.
Tarczę znaku mocuje się uchwytami dopasowanymi do średnicy Ø60,3 mm oraz konstrukcji jej tylnej strony. Rozstaw i liczbę uchwytów należy dobrać do tarczy. Po montażu sprawdza się ustawienie oznakowania, dokręcenie połączeń i stabilność słupka.
Dane techniczne
| Rodzaj produktu | Słupek do mocowania znaków drogowych |
|---|---|
| Długość całkowita | 5500 mm / 5,5 m |
| Średnica zewnętrzna | 60,3 mm |
| Masa | 16,5 kg |
| Materiał | Rura stalowa, DX51D+Z275 |
| Zabezpieczenie powierzchni | Ocynk hutniczy Z275 |
| Norma podana w specyfikacji rury | PN-EN 10305-3 – rury stalowe precyzyjne |
| Zamknięcie górnego końca | Kapturek przeciwdeszczowy |
| Element kotwiący | Przyspawana kotwa lub przetyczka stalowa, zależnie od wykonania |
| Sposób montażu | Zabetonowanie |
| Wysokość po zamontowaniu | Zależna od głębokości osadzenia |
FAQ – najczęstsze pytania
Czy słupek po montażu ma wysokość 5,5 m?
Nie. 5,5 m to długość całkowita przed montażem. Część słupka znajduje się w fundamencie, więc wysokość nad nawierzchnią jest mniejsza.
Czy można zamontować na nim dużą tablicę?
Wymaga to sprawdzenia nośności całej konstrukcji. Sama długość i średnica słupka nie wystarczają do doboru podpory pod dużą tablicę. Znaczenie mają również parametry rury, powierzchnia tablicy, wysokość montażu i obciążenie wiatrem.
Jak dobrać uchwyty do znaków?
Uchwyty muszą pasować do rury o średnicy zewnętrznej 60,3 mm oraz do konstrukcji tarczy znaku. Należy sprawdzić zakres średnic obsługiwanych przez dany uchwyt.
Czy przetyczka pozwala zamontować słupek bez betonu?
Nie. Przetyczka lub kotwa jest elementem zakotwienia w fundamencie. Słupek jest przeznaczony do zabetonowania.
Jak zabezpieczono słupek przed korozją?
Rura ma powłokę cynkową Z275, a górny koniec zamyka kapturek przeciwdeszczowy. W trakcie użytkowania należy kontrolować stan powierzchni, szczególnie w miejscach uszkodzeń mechanicznych.
