Zapora drogowa U-20a 1750 × 250 mm – stal ocynkowana, folia RA1, System R
Zapora U-20a o długości 1,75 m służy do czasowego wygrodzenia miejsc robót prowadzonych wzdłuż jezdni. Stalowy korpus ocynkowany i czerwono-białe lico z folii odblaskowej RA1 tworzą czytelne oznakowanie strefy prac.
Wersja System R ma otwory do zawieszenia na hakach słupków Ø60,3 mm. Alternatywnie można zastosować odpowiednio dobrane uchwyty krawędziowe do znaków drogowych.
Najważniejsze informacje
Uchwyty, słupki i podstawy – zamawiane osobno
Cena dotyczy 1 szt. zapory U-20a 1750 × 250 mm z licem RA1. Słupki, podstawy stabilizujące i uchwyty krawędziowe nie są wliczone w cenę.
- Montaż System R: dobierz słupki Ø60,3 mm z hakami i odpowiednie podstawy. Zaporę zawiesza się otworami na hakach słupków.
- Montaż na uchwytach: dobierz uchwyty krawędziowe pasujące do zapory i zastosowanych słupków oraz odpowiednie podparcie.
Zastosowanie zapory U-20a
Zapora przeznaczona jest do czasowego wygrodzenia strefy robót wzdłuż jezdni. Może być wykorzystywana podczas remontów nawierzchni, prac instalacyjnych oraz prac przy poboczach.
Długość 1750 mm pozwala tworzyć wygrodzenie z kolejnych odcinków zapór. Dobór elementów i ich ustawienie należy dopasować do organizacji ruchu przewidzianej dla miejsca prowadzenia prac.

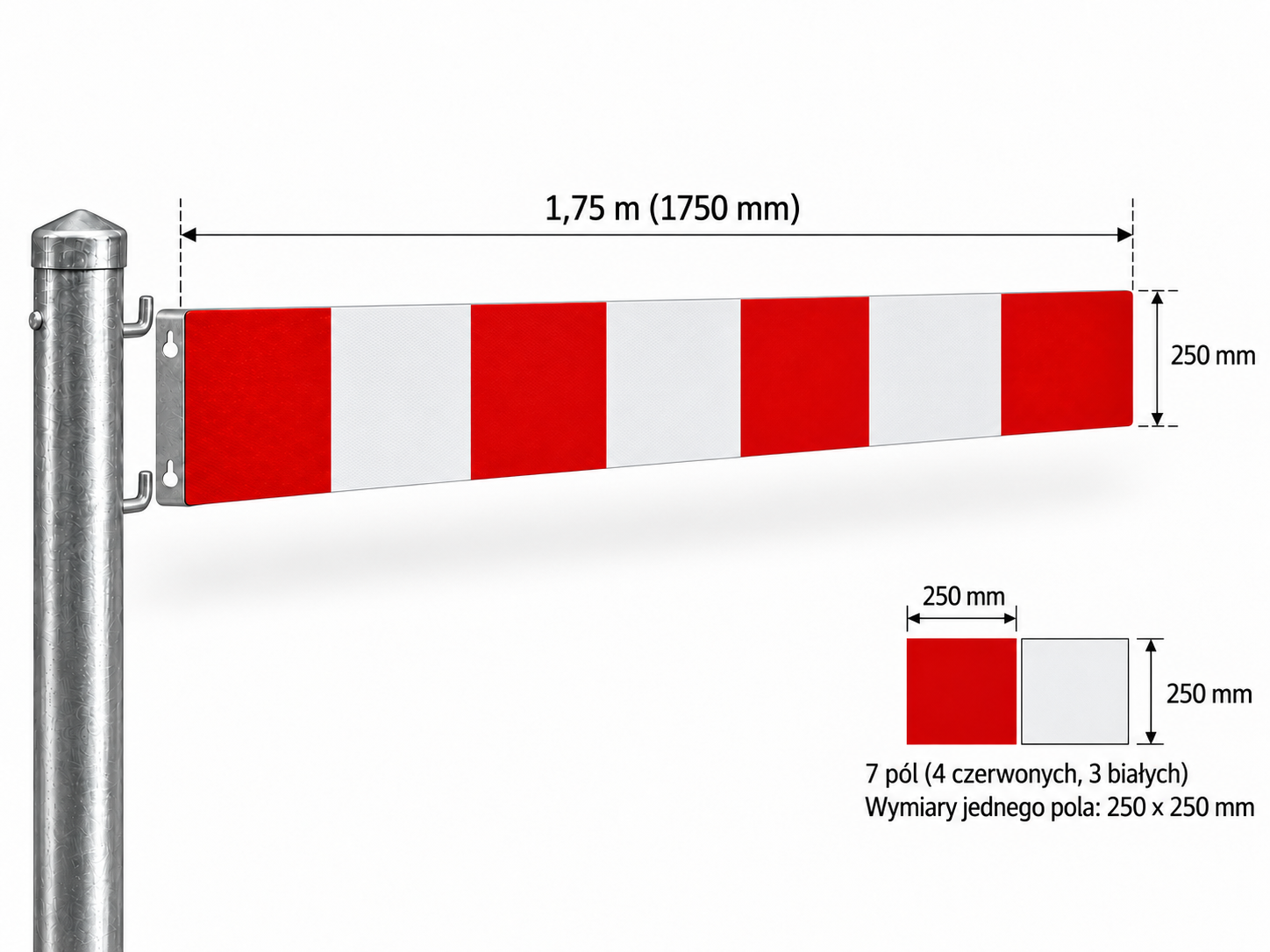

Wymiary i układ czerwono-białych pól
Zapora ma 1750 mm długości i 250 mm wysokości. Lico tworzy 7 równych pól po 250 × 250 mm: 4 czerwone i 3 białe. Pola są ułożone naprzemiennie, a oba końce zapory są czerwone.
1,75 m = 7 pól × 250 mm. Wymiary pojedynczego pola odpowiadają wysokości belki, dzięki czemu każde pole ma kształt kwadratu.
Lico odblaskowe RA1
Czerwono-białe lico wykonane jest z folii odblaskowej RA1. Odbija padające na nie światło, dzięki czemu oznakowanie jest lepiej widoczne po oświetleniu, np. światłami pojazdu.
Właściwości odblaskowe są szczególnie przydatne po zmroku. Folia nie jest samodzielnym źródłem światła.
Korpus z blachy stalowej ocynkowanej
Stalowy korpus nadaje belce sztywność, a warstwa cynku ogranicza korozję wywołaną działaniem wilgoci. Zapora jest przeznaczona do użytkowania na zewnątrz i może być wykorzystywana przy kolejnych pracach.
Przed ponownym ustawieniem warto skontrolować stan lica, krawędzi i otworów montażowych. Czytelne pola oraz sprawne mocowanie mają znaczenie dla prawidłowego użytkowania wygrodzenia.
Dwa sposoby montażu
System R – słupki z hakami
Otwory znajdują się w zaporze, a haki na słupkach. Zaporę zawiesza się na hakach słupków stalowych System R Ø60,3 mm.
Do tego sposobu mocowania nie są potrzebne uchwyty krawędziowe pomiędzy zaporą a słupkiem.
Dobierz osobno: słupki System R Ø60,3 mm z 4 hakami oraz podstawy stabilizujące.
Uchwyty krawędziowe
Alternatywny sposób montażu wykorzystuje uchwyty krawędziowe stosowane do znaków drogowych.
Uchwyty trzeba dopasować do krawędzi zapory i średnicy słupka. Ten sposób pozwala wykorzystać słupki bez haków System R.
Dobierz osobno: odpowiednie uchwyty, słupki i elementy zapewniające stabilne ustawienie.
Dane techniczne
| Produkt | Zapora drogowa U-20a |
|---|---|
| Wymiary | 1750 × 250 mm (1,75 × 0,25 m) |
| Materiał korpusu | Blacha stalowa ocynkowana |
| Lico | Czerwono-biała folia odblaskowa RA1 — 1 TYP, I generacja |
| Liczba i wymiar pól | 7 pól po 250 × 250 mm |
| Układ kolorów | 4 czerwone + 3 białe; początek i koniec czerwony |
| Mocowanie System R | Otwory w zaporze + haki na słupkach Ø60,3 mm |
| Alternatywne mocowanie | Odpowiednio dobrane uchwyty krawędziowe do znaków |
| Zakres ceny | 1 szt. zapory; akcesoria montażowe osobno |
Co otrzymujesz i co dobrać do montażu?
W cenie otrzymujesz: 1 szt. zapory U-20a 1750 × 250 mm z korpusem stalowym ocynkowanym, czerwono-białym licem RA1 i otworami montażowymi System R.
Osobno zamów elementy do wybranego sposobu montażu. Przy Systemie R sprawdź, czy posiadane słupki Ø60,3 mm mają właściwe haki. Podstawy dobierz do słupków i warunków ustawienia wygrodzenia. Sama belka nie stanowi kompletnego, wolnostojącego zestawu.
Najczęściej zadawane pytania
Czy cena obejmuje słupki i podstawy?
Nie. Cena obejmuje 1 szt. zapory U-20a. Słupki, podstawy i uchwyty krawędziowe zamawia się osobno.
Gdzie znajdują się haki w Systemie R?
Haki są na słupkach Ø60,3 mm. W zaporze znajdują się otwory, które służą do zawieszenia jej na tych hakach.
Czy do montażu System R potrzebne są uchwyty krawędziowe?
Nie do połączenia zapory z hakami słupków System R. Uchwyty krawędziowe służą do alternatywnego sposobu montażu i należy je odpowiednio dobrać.
Ile pól ma zapora o długości 1,75 m?
7 równych pól po 250 × 250 mm: 4 czerwone i 3 białe, ułożone naprzemiennie. Oba skrajne pola są czerwone.
Czy zapora RA1 świeci bez oświetlenia?
Nie. Folia RA1 odbija padające światło, np. z reflektorów pojazdu; sama nie emituje światła.
