Słupek jest elementem wsporczym czasowych wygrodzeń wykonywanych z zapór U-20a System R. Znajduje zastosowanie podczas remontów nawierzchni, robót instalacyjnych, prac przy poboczach oraz innych prac wymagających wydzielenia strefy robót.

Połączenie hakowe ułatwia montaż powtarzalnych odcinków i zmianę ustawienia wygrodzenia w miarę postępu prac. Liczbę słupków, zapór i podstaw należy dobrać do długości oraz przebiegu wygrodzenia, zgodnie z przyjętą organizacją ruchu.

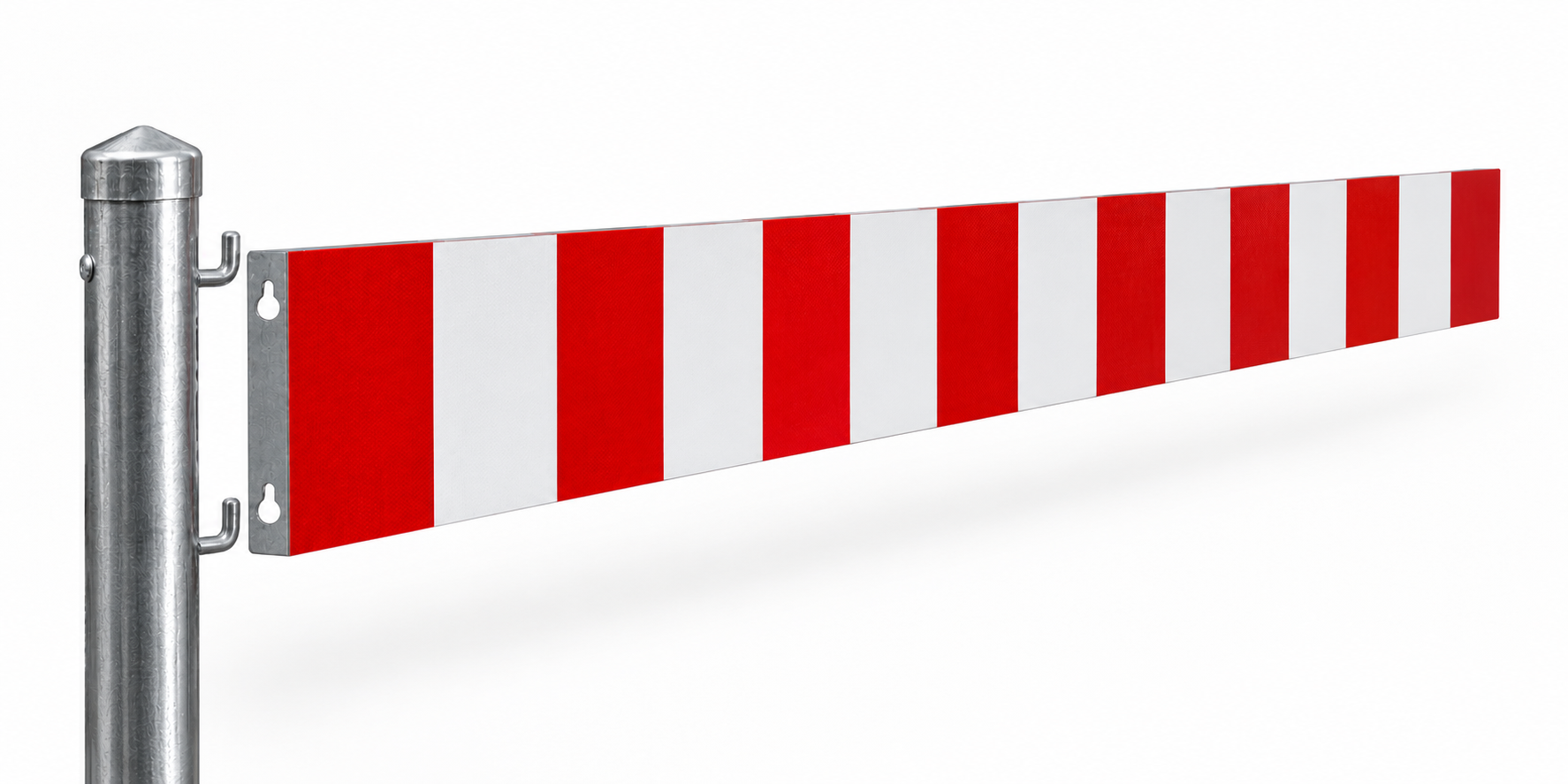

Haki znajdują się na słupku, a otwory montażowe — w zaporze. Belkę U-20a System R zawiesza się przez nasunięcie jej otworów na odpowiednie haki. Słupek z kolei osadza się w dobranej podstawie stabilizującej.

Dzięki temu pasującą zaporę można połączyć ze słupkiem bez stosowania osobnych obejm lub uchwytów krawędziowych w tym połączeniu. Przy demontażu belkę zdejmuje się z haków, zachowując kontrolę nad jej położeniem.

Cztery haki nie oznaczają automatycznie możliwości zawieszenia czterech zapór. Sposób wykorzystania haków zależy od ich rozmieszczenia, otworów w belkach i konfiguracji wygrodzenia.

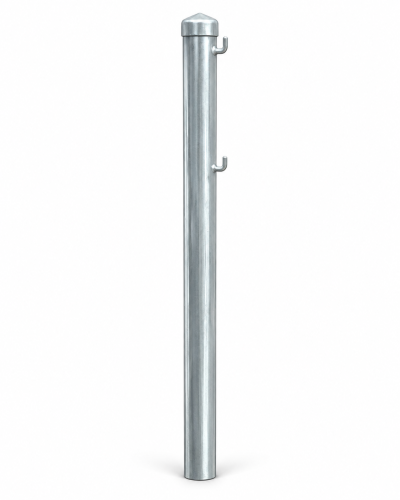

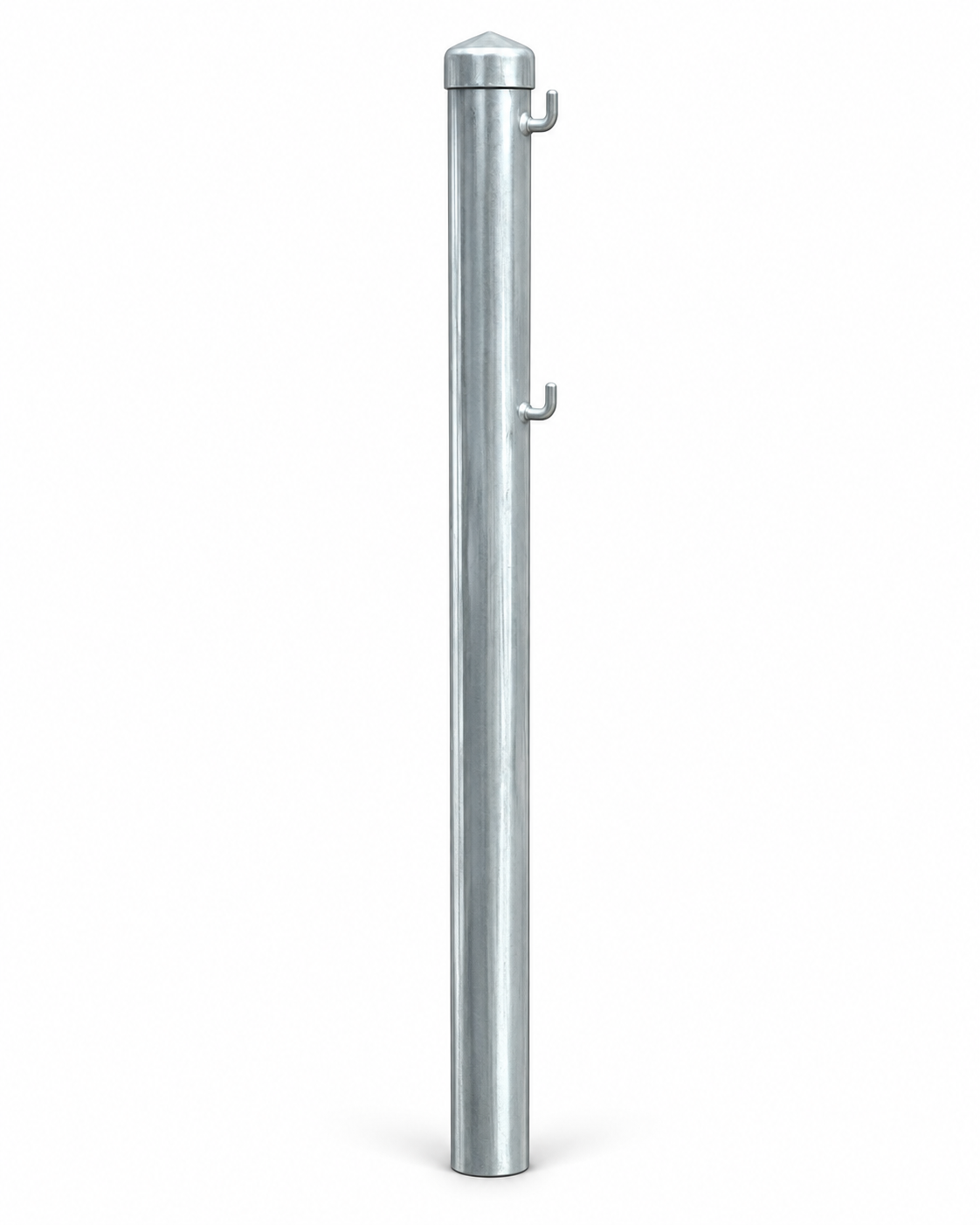

Konstrukcję stanowi okrągła rura stalowa o średnicy zewnętrznej Ø60,3 mm i wysokości 1100 mm. Do słupka przymocowane są cztery stalowe haki, a metalowy daszek zamyka rurę od góry i ogranicza bezpośrednie dostawanie się do niej opadów.

Ocynk hutniczy zabezpiecza powierzchnię stali i ogranicza rozwój korozji podczas użytkowania na zewnątrz. Stan powłoki ma znaczenie przy wielokrotnym transporcie, montażu i składowaniu elementów.

Przed ponownym użyciem sprawdź prostoliniowość rury, stan haków i ich połączeń oraz powierzchnię słupka. Elementy odkształcone lub uszkodzone należy ocenić przed włączeniem ich do kolejnego wygrodzenia.

Zapora: wybierz U-20a System R z otworami odpowiadającymi układowi haków słupka. Samo oznaczenie U-20a nie potwierdza zgodności mocowania — belki innych systemów mogą mieć inne otwory lub wymagać uchwytów krawędziowych.

Podstawa: dobierz model przeznaczony do osadzenia słupka Ø60,3 mm. Sprawdź zgodność gniazda, sposób osadzenia oraz stabilność całego zestawu z zawieszonymi zaporami.

Wysokość 1100 mm jest wymiarem słupka. Nie należy utożsamiać jej automatycznie z wysokością górnej krawędzi zapory po montażu. Położenie belki zależy również od rozmieszczenia haków i osadzenia słupka w podstawie.

1. Rozmieść podstawy zgodnie z przebiegiem wygrodzenia i długością stosowanych zapór.
2. Osadź słupki w kompatybilnych podstawach i sprawdź ich ustawienie oraz stabilność.
3. Zawieś zapory System R, nasuwając otwory w belkach na odpowiednie haki słupków.
4. Skontroluj cały odcinek: osadzenie zapór, ciągłość wygrodzenia, stabilność podpór i czytelność oznakowania.

Liczbę podpór i sposób stabilizacji należy dobrać do konfiguracji zestawu oraz warunków w miejscu prac. Kontrolę połączeń powtarzaj po przestawieniu wygrodzenia, silnym wietrze lub przypadkowym uderzeniu.
