Tablica kierująca U-21a/U-21b 1 TYP (RA1) + podstawa PCV 16 kg – komplet

Komplet obejmuje jedną dwustronną tablicę kierującą U-21a/U-21b z folią odblaskową 1 TYP / RA1 oraz jedną podstawę PCV z recyklingu o masie 16 kg. Zestaw służy do oznaczania krawędzi zawężonego pasa ruchu, zajętego pobocza i stref robót drogowych. Łączna masa elementów wynosi około 19,4 kg.

Najważniejsze informacje w skrócie

Wymiary lica

1000 × 250 mm (wys. × szer.)

Masa kompletu

Około 19,4 kg (3,4 + 16 kg)

Lico odblaskowe

Dwustronne, 1 TYP / RA1

Wymiary podstawy

680 × 246 × 140 mm

Montaż w podstawie

Trzpień i gniazdo 60 × 60 mm

Zastosowanie

Zwężenia i roboty drogowe

Tablice kierujące U-21a/U-21b wyznaczają krawędź części drogi pozostawionej dla ruchu. Stosuje się je przy zwężeniach, zajętym lub obniżonym poboczu, zajętym pasie awaryjnym, załamaniach toru jazdy oraz doraźnych utrudnieniach związanych z robotami i naprawami nawierzchni.

U-21b stosuje się po prawej stronie jezdni, a U-21a po lewej. Skośne pasy powinny opadać w kierunku części drogi używanej przez pojazdy. Dwustronne lico pozwala ustawić tablicę odpowiednią stroną do nadjeżdżających kierowców.

Tablice ustawia się prostopadle do osi drogi. Odstępy w ciągu tablic nie mogą przekraczać 10 m w obszarze zabudowanym i 20 m poza obszarem zabudowanym. Dolna krawędź lica powinna znajdować się nie wyżej niż 250 mm nad poziomem jezdni.

Trzpień tablicy o przekroju 60 × 60 mm należy osadzić w odpowiadającym mu gnieździe podstawy. Zamocowanie powinno uniemożliwiać obrót tablicy wokół osi pionowej. Rozmieszczenie oznakowania należy dostosować do zatwierdzonej organizacji ruchu.

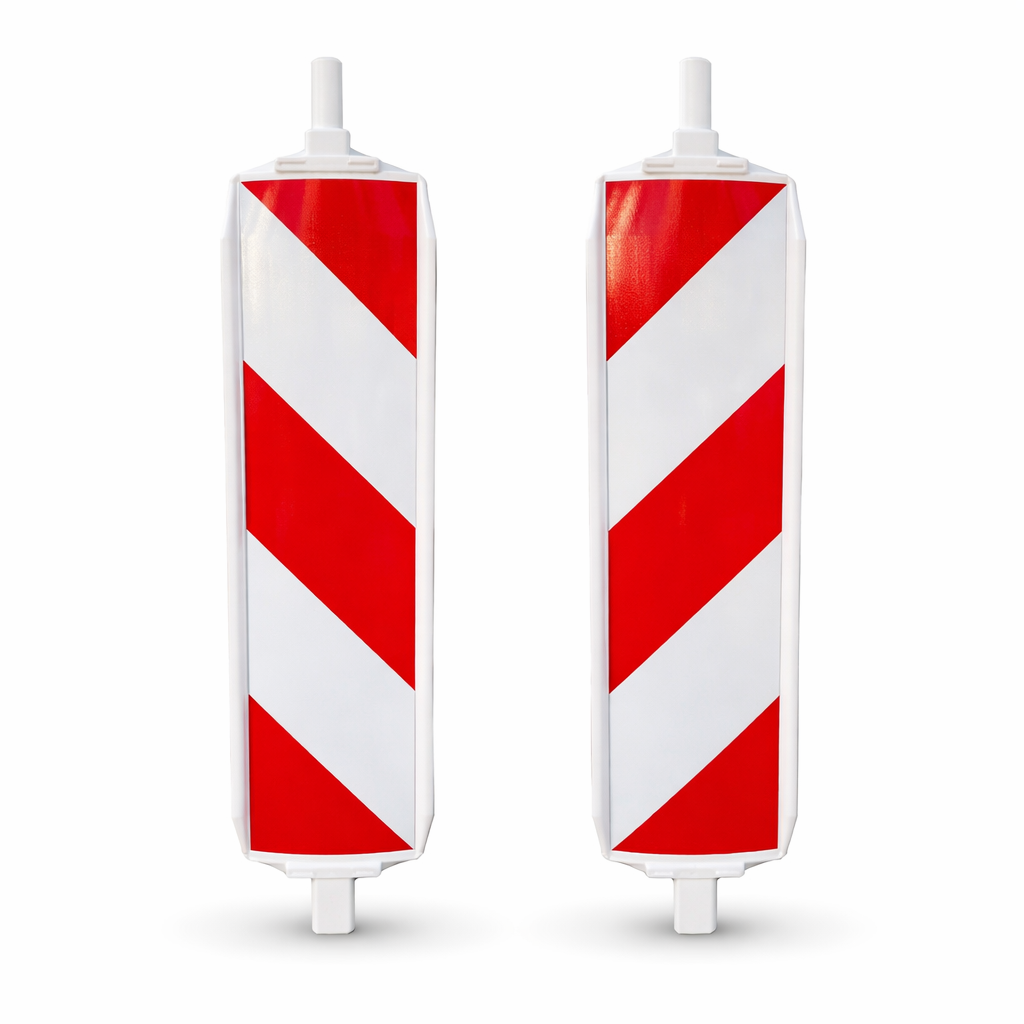

W komplecie znajdują się 1 dwustronna tablica U-21a/U-21b oraz 1 podstawa PCV o masie 16 kg. Oznaczenie U-21a/U-21b odnosi się do wzorów po obu stronach jednej tablicy.

Tablica jest wykonana ze wzmacnianego PCV, a jej czerwono-białe lico pokryto z obu stron folią odblaskową 1 TYP / RA1. Folia odbija światło reflektorów i pomaga odczytać przebieg wygrodzenia po zmroku. Wariant folii powinien odpowiadać wymaganiom projektu organizacji ruchu.

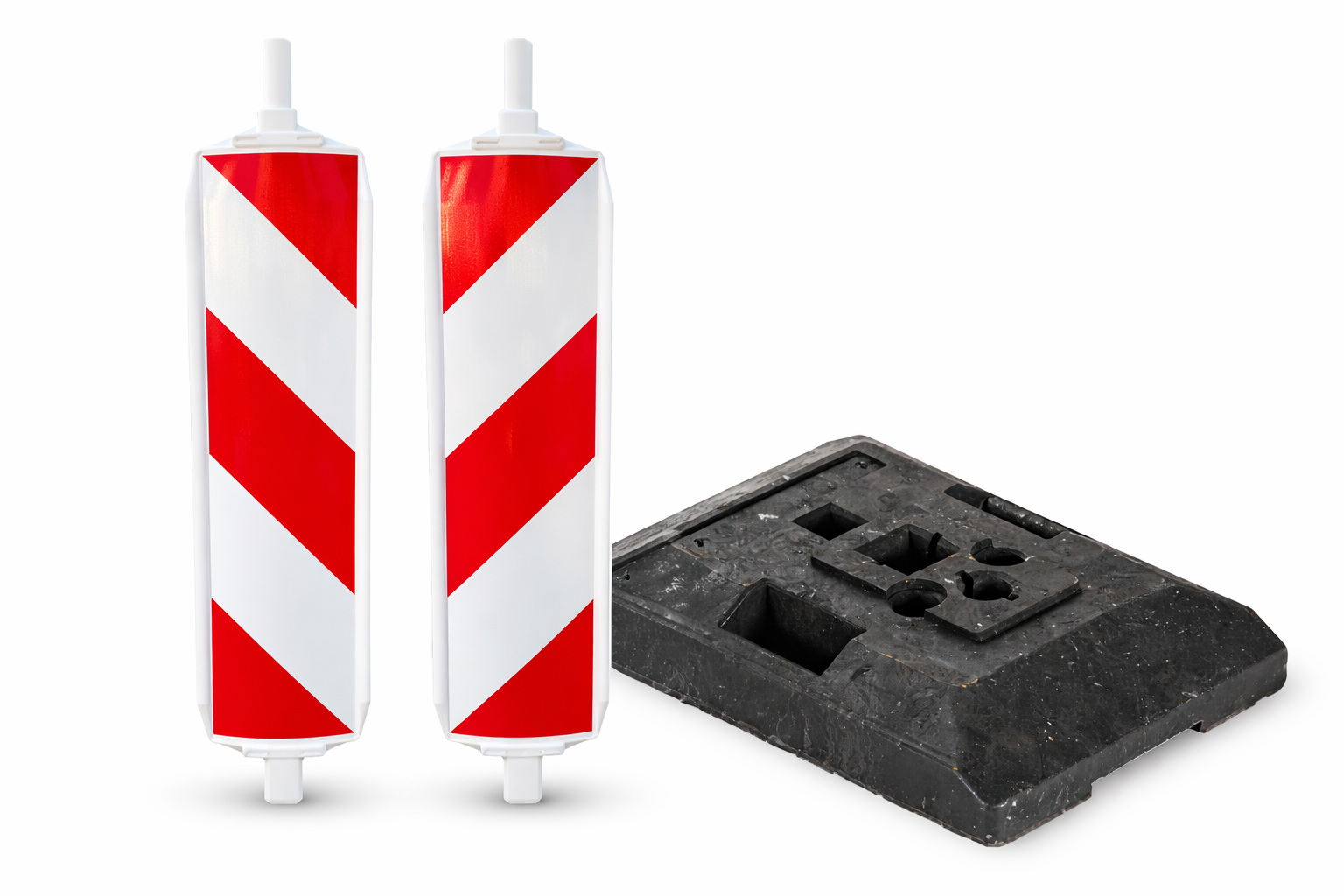

Podstawa jest wykonana z tworzywa z recyklingu. Ma główne gniazdo 60 × 60 mm do osadzenia tablicy oraz cztery dodatkowe gniazda 40 × 40 mm. Jej masa stanowi obciążenie zestawu; prawidłowe ustawienie i stabilność należy ocenić w warunkach miejsca użytkowania.

Wymiary lica, wymiary korpusu i wysokość ustawienia to różne parametry. Prostokątne lico ma 1000 mm wysokości i 250 mm szerokości. Wymiary zewnętrzne uwzględniają konstrukcję tablicy, w tym część montażową; nie są wymiarami samej powierzchni odblaskowej.

Jeżeli dolna krawędź lica znajduje się 250 mm nad jezdnią, jego górna krawędź jest na wysokości 1250 mm (1000 + 250 mm). Jest to wysokość górnej krawędzi przy takim ustawieniu, a nie wysokość całego produktu. Przy niższym osadzeniu lica jego górna krawędź również znajduje się niżej.

Czym różnią się wymiary lica tablicy od wysokości jej ustawienia?
Lico ma 1000 × 250 mm. Wysokość ustawienia określa położenie jego krawędzi nad jezdnią. Przy dolnej krawędzi na wysokości 250 mm górna znajduje się na wysokości 1250 mm. Tych wartości nie należy utożsamiać z wymiarami zewnętrznymi korpusu.

Co znajduje się w komplecie?
Jedna dwustronna tablica U-21a/U-21b z folią 1 TYP / RA1 i jedna podstawa PCV o masie 16 kg.

Ile waży komplet?
Łączna masa elementów wynosi około 19,4 kg: tablica około 3,4 kg i podstawa 16 kg.

Jak montuje się tablicę w podstawie?
Trzpień 60 × 60 mm należy umieścić w pasującym gnieździe podstawy i zapewnić zamocowanie uniemożliwiające obrót tablicy.

Jakie odstępy zachować pomiędzy tablicami?
Nie więcej niż 10 m w obszarze zabudowanym i 20 m poza obszarem zabudowanym, z uwzględnieniem zatwierdzonej organizacji ruchu.

Jak dobrać stronę tablicy?
U-21b stosuje się po prawej stronie jezdni, a U-21a po lewej. Skośne pasy powinny opadać w kierunku części drogi pozostawionej dla ruchu.
