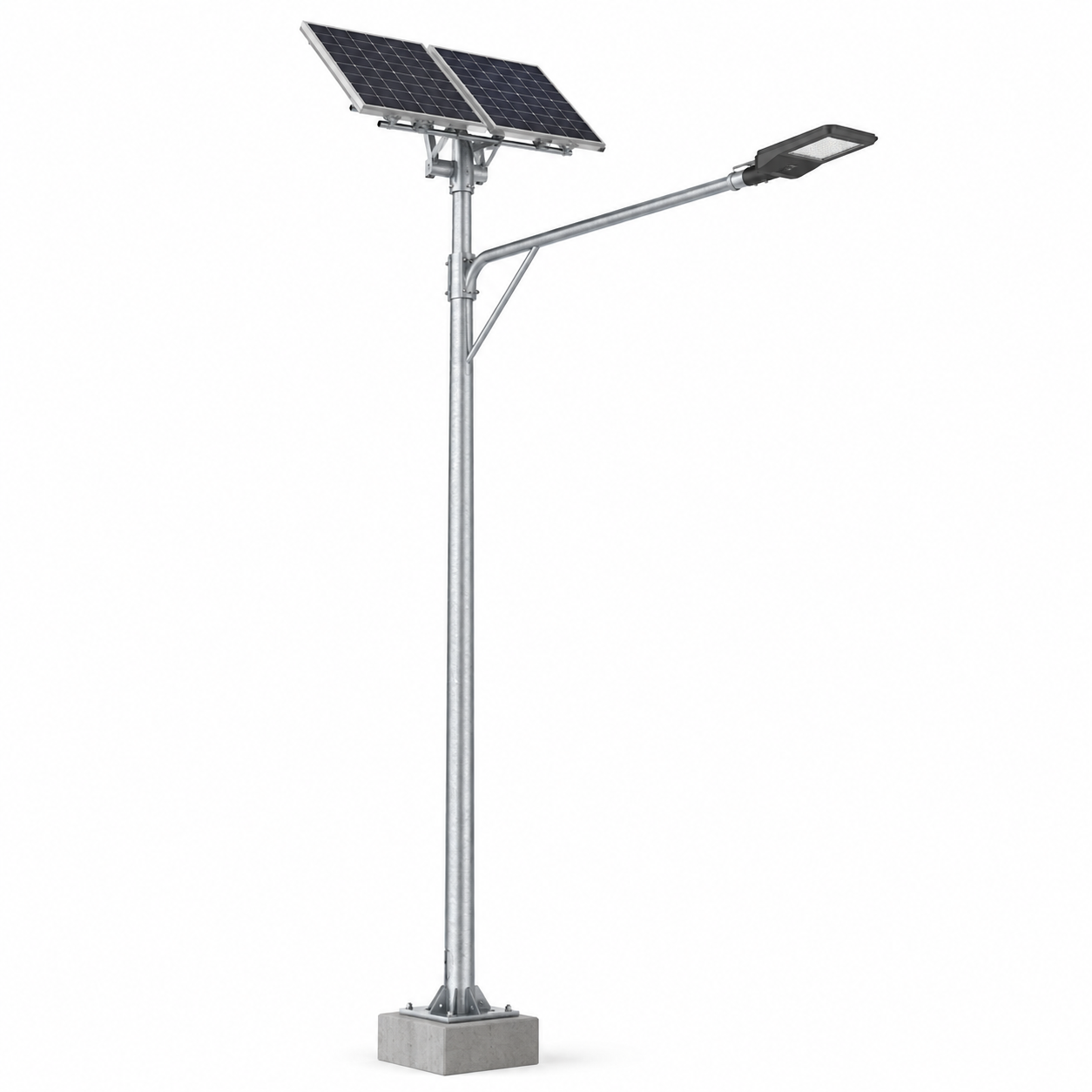

Lampa solarna do przejść dla pieszych LS-WRD41-S1 – LED 40 W, IK10
LS-WRD41-S1 to autonomiczny system solarny do dedykowanego oświetlenia przejść dla pieszych. Oprawa LED 40 W o odporności mechanicznej IK10 wykorzystuje asymetryczny rozsył światła, przeznaczony do oświetlania sylwetki pieszego z perspektywy nadjeżdżającego kierowcy.
Zestaw obejmuje dwa panele fotowoltaiczne 190–220 W, sterownik PWM 20 A, akumulator 120 Ah w obudowie ziemnej oraz słup stalowy 6 m Ø133 mm z wysięgnikiem 150 cm. Zasilanie solarne pozwala stosować system w lokalizacjach bez przyłącza sieciowego.
- przejścia dla pieszych na drogach publicznych,
- inwestycje gminne, powiatowe, wojewódzkie i krajowe,
- nowe oraz modernizowane przejścia dla pieszych,
- lokalizacje z ograniczonym dostępem do zasilania sieciowego,
- przejścia przy szkołach, przystankach i obiektach użyteczności publicznej,
- zadania wymagające profesjonalnego dedykowanego rozwiązania oświetleniowego.
- 2 × panel fotowoltaiczny 190–220 W wraz z okablowaniem,
- sterownik PWM 20 A,
- słup stalowy 6 m, Ø133 mm z konstrukcją do paneli,
- fundament prefabrykowany B-70 – 120 × 43 × 43 cm,
- akumulator 120 Ah w obudowie ziemnej,
- oprawa 40 W, IK10 z dedykowaną optyką do przejść dla pieszych,
- wysięgnik 150 cm,
- elementy montażowe i okablowanie systemu.
Konfiguracja obejmuje jedną oprawę i jeden słup. Liczbę kompletnych zestawów potrzebnych do oświetlenia przejścia należy określić w projekcie.
Panele fotowoltaiczne przetwarzają energię słoneczną na energię elektryczną, która jest magazynowana w akumulatorze. Sterownik PWM 20 A obsługuje układ zasilania oprawy LED.
Asymetryczna optyka pozwala kierować światło na strefę przejścia i sylwetkę pieszego. Skuteczność oświetlenia zależy od ustawienia opraw względem kierunku ruchu, stref oczekiwania i szerokości jezdni.
Harmonogram świecenia oraz bilans energii należy uzgodnić dla lokalizacji. W podanej konfiguracji nie określono liczby dni autonomii ani szczegółowego programu pracy.
Dedykowane oświetlenie przejścia dla pieszych opiera się na właściwym ustawieniu opraw względem kierunku ruchu pojazdów oraz geometrii przejścia. Dzięki temu światło jest kierowane tam, gdzie jest najbardziej potrzebne – na przejście, strefy oczekiwania i obszar obserwacji pieszego.

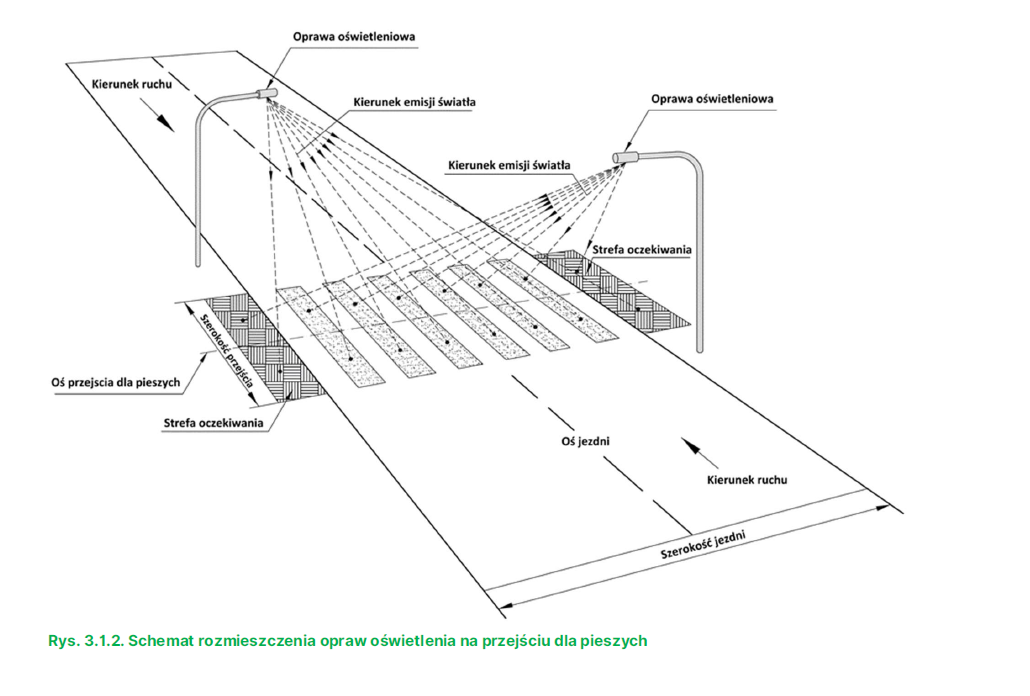

Przedstawiony schemat pokazuje zasadę rozmieszczenia opraw dla typowego przejścia. Ostateczna konfiguracja rozwiązania jest dobierana do konkretnej szerokości jezdni, układu pasów ruchu, stref oczekiwania i lokalizacji przejścia.
| Model / SKU | LS-WRD41-S1 |
|---|---|
| Rodzaj systemu | solarny, autonomiczny |
| Oprawa | LED 40 W, IK10 |
| Optyka | asymetryczna, dedykowana do przejść dla pieszych |
| Panele fotowoltaiczne | 2 × 190–220 W |
| Sterownik | PWM 20 A |
| Akumulator | 1 × 120 Ah, obudowa ziemna |
| Słup | 6 m, Ø133 mm |
| Wysięgnik | 150 cm |
| Fundament | B-70, 120 × 43 × 43 cm |
Poniższe wartości dotyczą wymagań dla dedykowanego oświetlenia przejść z oprawami asymetrycznymi. Nie są deklaracją wyników osiąganych przez pojedynczą lampę LS-WRD41-S1. Klasę PC dobiera się z uwzględnieniem warunków oświetlenia drogi i założeń projektu.
| Klasa | Evśr min. | Ehśr min. | Uov min. | Uoh min. | Evmin A–F |
|---|---|---|---|---|---|
| PC1 | 75 lx | 75 lx | 0,35 | 0,40 | 5 lx |
| PC2 | 50 lx | 50 lx | 0,35 | 0,40 | 4 lx |
| PC3 | 35 lx | 35 lx | 0,35 | 0,40 | 4 lx |
| PC4 | 25 lx | 25 lx | 0,35 | 0,40 | 3 lx |
| PC5 | 15 lx | 15 lx | 0,35 | 0,40 | 2 lx |
Evśr – średnie pionowe natężenie oświetlenia; Ehśr – średnie poziome natężenie oświetlenia. Uov i Uoh oznaczają równomierność odpowiednio w płaszczyźnie pionowej i poziomej. Evmin A–F dotyczy minimalnego pionowego natężenia w określonych punktach pomiarowych.
Dobór obejmuje geometrię przejścia, szerokość jezdni, układ pasów, strefy oczekiwania i istniejące oświetlenie. Projekt określa liczbę zestawów, ustawienie opraw i sposób posadowienia konstrukcji.
Zestaw zawiera fundament B-70 o wymiarach 120 × 43 × 43 cm. Warunki gruntowe, lokalizacja instalacji podziemnych oraz miejsce montażu słupa wymagają uwzględnienia przed wykonaniem prac.
Panele należy rozmieścić z uwzględnieniem nasłonecznienia i zacienienia. Konfigurację zasilania trzeba sprawdzić dla wymaganego harmonogramu świecenia, również w okresach mniejszej dostępności energii słonecznej.
Po wykonaniu instalacji możliwe jest przeprowadzenie pomiarów natężenia oświetlenia w płaszczyźnie pionowej Ev i poziomej Eh, zgodnie z zakresem wymaganym dla danego przejścia.
W ramach dodatkowej usługi możliwa jest organizacja pomiarów odbiorczych wraz z przygotowaniem raportu / protokołu z wynikami.
Możliwe jest przygotowanie oferty obejmującej dostawę, montaż oraz pomiary odbiorcze z raportem. Zakres usług ustala się dla konkretnej inwestycji.
Nie. LS-WRD41-S1 korzysta z dwóch paneli fotowoltaicznych i akumulatora 120 Ah.
Oprawę LED 40 W o odporności mechanicznej IK10, z asymetryczną optyką do przejść dla pieszych.
Liczbę zestawów określa projekt. Podana konfiguracja obejmuje jedną oprawę i jeden słup; nie stanowi gotowego układu dla każdego przejścia.
Nie. Wymagania dotyczą projektowanego oświetlenia całego przejścia. Potrzebne są odpowiedni dobór i weryfikacja parametrów instalacji.
Tak. Możliwa jest oferta na dostawę, montaż oraz pomiary odbiorcze wraz z raportem.
Dla tej konfiguracji nie określono liczby dni autonomii. Bilans energii i czas pracy wymagają uzgodnienia dla warunków lokalizacji i programu świecenia.
