Zakończenie czołowe prowadnicy B – łącznik początkowy pojedynczy
Opis
Zakończenie czołowe prowadnicy B – łącznik początkowy pojedynczy typ 100
Łącznik czołowy pojedynczy typ 100 początkowy (USK.) jest elementem przeznaczonym do wykonania początkowego zakończenia prowadnicy typu B. Ma wyprofilowaną, zaokrągloną część czołową oraz część prostą do połączenia z prowadnicą.
Element wykonano ze stali konstrukcyjnej S235JR. Długość całkowita wynosi 550 mm, wysokość 310 mm, a masa 9,7 kg.
Najważniejsze informacje w skrócie
Zastosowanie – początkowe zakończenie prowadnicy
Łącznik służy do wykonania początkowego zakończenia prowadnicy typu B. Przy kompletowaniu bariery należy uwzględnić właściwą wersję elementu, jego położenie oraz sposób połączenia z pozostałymi częściami układu.
Jest to komponent bariery. Sam kształt zakończenia nie określa odporności na uderzenie ani właściwości całego systemu. Zastosowanie powinno odpowiadać projektowi i dokumentacji producenta bariery.
Budowa łącznika
Element ma wyprofilowaną, zaokrągloną część czołową oraz część prostą przystosowaną do połączenia z prowadnicą B. Materiałem jest stal konstrukcyjna S235JR.

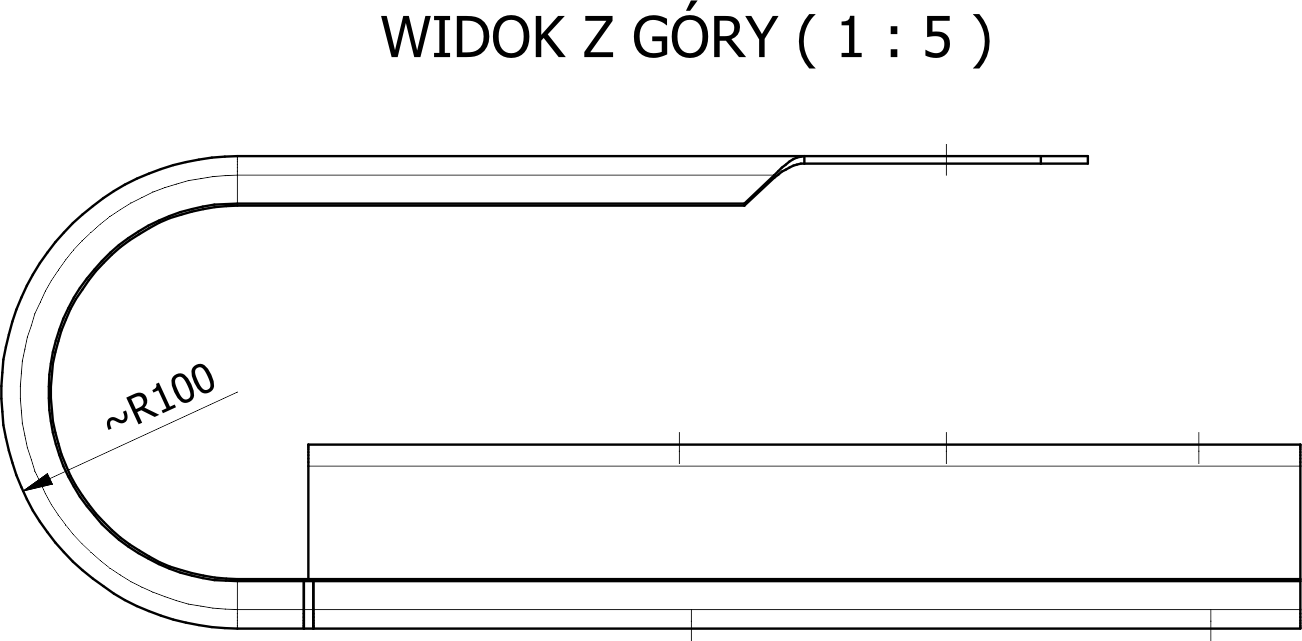

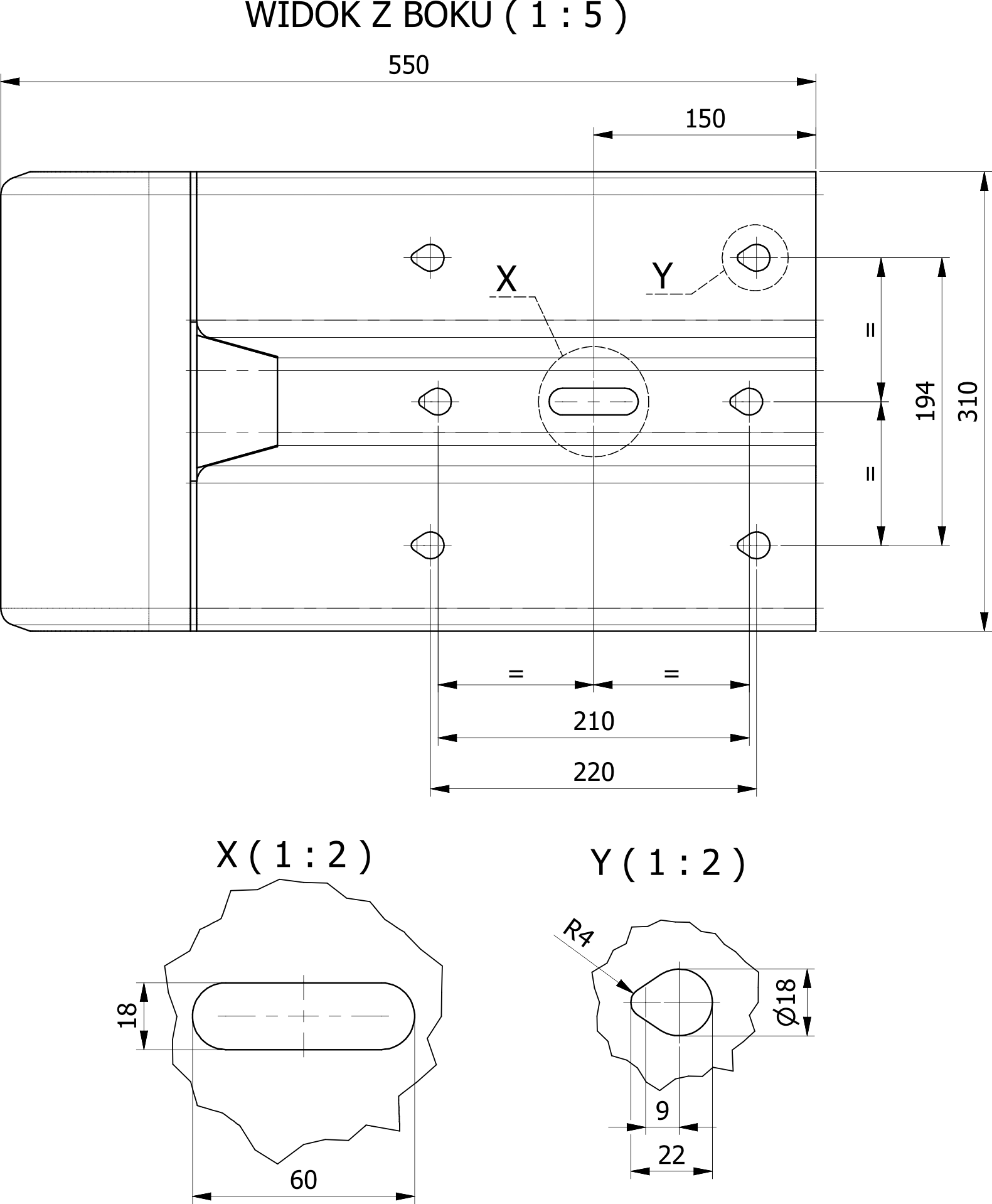

Rozmieszczenie otworów i wymiary montażowe należy porównać z rysunkiem technicznym. Wymiary całkowite 550 × 310 mm opisują gabaryt elementu, a nie rozstaw jego mocowań.
Dobór i montaż
Przed montażem sprawdź zgodność profilu prowadnicy, układu otworów i orientacji zakończenia. Oznaczenie „początkowy” jest częścią identyfikacji produktu i powinno odpowiadać wersji przewidzianej w dokumentacji układu.
Elementy złączne, sposób połączenia oraz dokręcania dobierz według dokumentacji producenta bariery. Nie należy dobierać śrub wyłącznie na podstawie średnicy pojedynczego otworu.
Wymiary szczegółowe w tabeli odnoszą się do oznaczeń na rysunku technicznym. Przy sprawdzaniu dopasowania korzystaj z rysunku, ponieważ sama lista wartości nie pokazuje położenia otworów i punktów pomiarowych.
Dane techniczne
| Pełne oznaczenie elementu | Łącznik prowadnicy typu B czołowy pojedynczy typ 100 początkowy (USK.) |
|---|---|
| Typ prowadnicy | B |
| Materiał | Stal konstrukcyjna S235JR |
| Masa | 9,7 kg |
| Długość całkowita | 550 mm |
| Wysokość całkowita | 310 mm |
| Odcinek końcowy według rysunku | 150 mm |
| Rozstaw pionowy według rysunku | 194 mm |
| Wymiary montażowe według rysunku | 210 mm / 220 mm |
| Otwór podłużny – detal X | 60 × 18 mm |
| Otwór – detal Y | Ø18 mm |
| Pozostałe wymiary detalu Y | R4, szerokość 22 mm, wymiar wewnętrzny 9 mm |
| Promień części czołowej | Około R100 |
FAQ – najczęściej zadawane pytania
Czy jest to wersja początkowa?Tak. Produkt jest oznaczony jako łącznik prowadnicy typu B czołowy pojedynczy typ 100 początkowy (USK.).
Jakie są wymiary i masa elementu?Długość całkowita wynosi 550 mm, wysokość 310 mm, a masa 9,7 kg. Są to parametry samego łącznika.
Z jakiego materiału wykonano zakończenie?Ze stali konstrukcyjnej S235JR.
Co sprawdzić przed połączeniem z prowadnicą?Typ profilu, rozmieszczenie otworów, orientację wersji początkowej oraz wymagane elementy złączne. Dopasowanie należy potwierdzić na podstawie rysunku technicznego i dokumentacji stosowanej bariery.
