Zakończenie czołowe prowadnicy B – łącznik końcowy pojedynczy
Opis

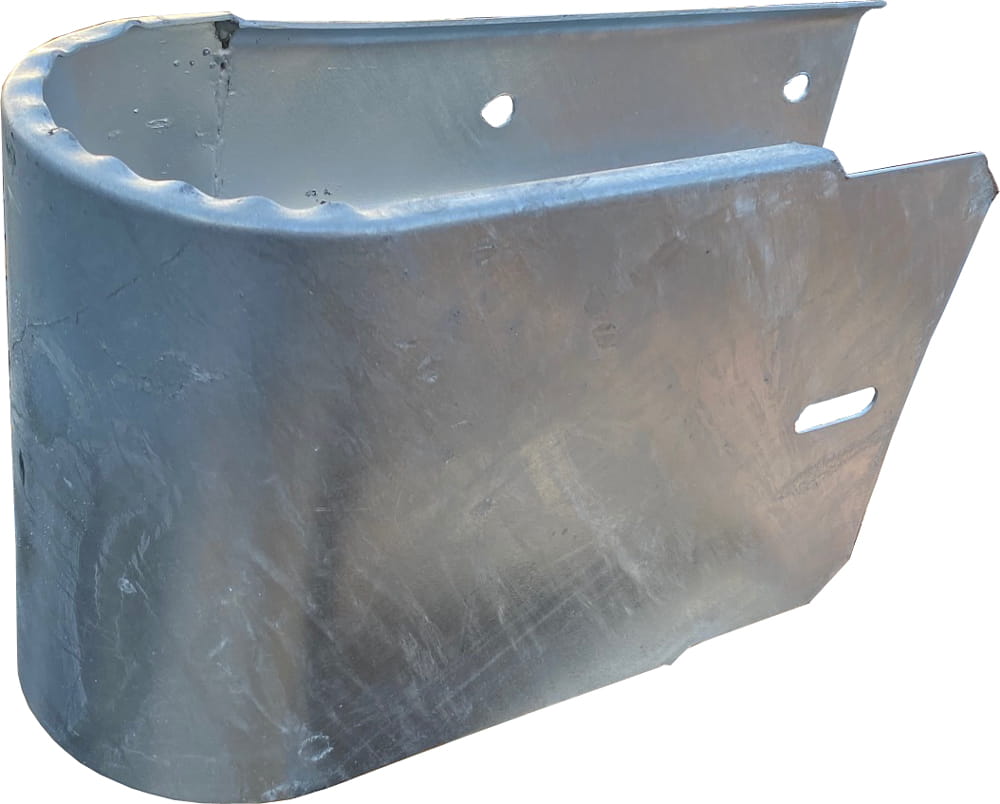

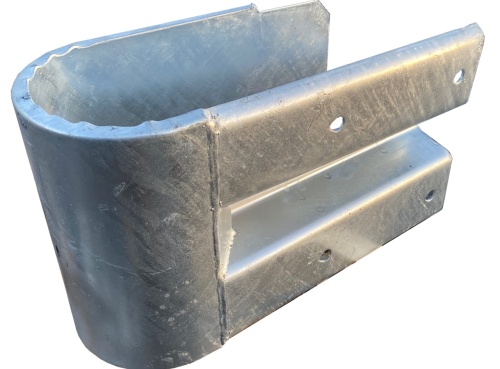

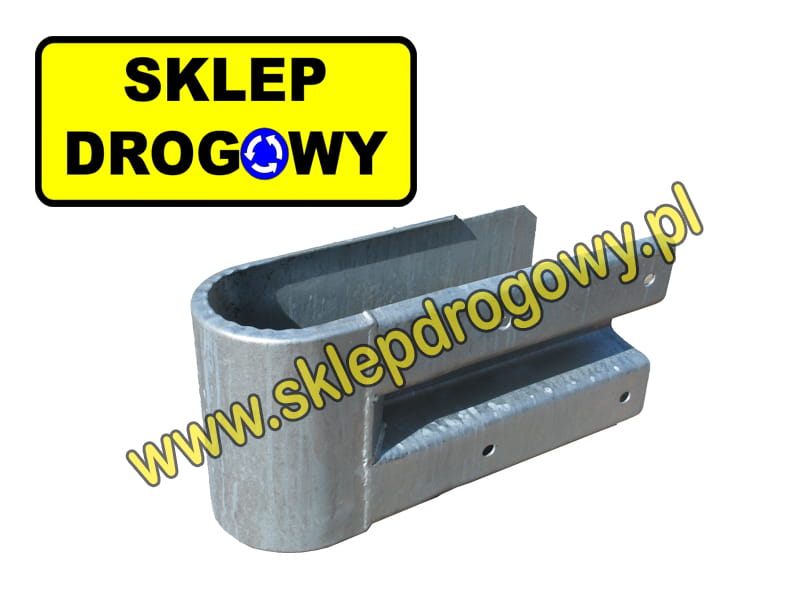

Zakończenie czołowe prowadnicy B – łącznik pojedynczy typ 100 końcowy (OKR)
Łącznik czołowy pojedynczy typ 100 końcowy (OKR) służy do wykonania końcowego zakończenia prowadnicy typu B. Ma zaokrągloną część czołową oraz część prostą z otworami do połączenia z prowadnicą.
Element wykonano ze stali S235JR. Jego długość całkowita wynosi 550 mm, wysokość w widoku z przodu 304 mm, a masa 9,7 kg. Jest to wersja końcowa — należy odróżnić ją od wariantu początkowego USK.
Najważniejsze informacje w skrócie
Zastosowanie – końcowe zakończenie prowadnicy
Produkt jest końcową wersją łącznika czołowego prowadnicy B. Przy kompletowaniu odcinka bariery należy dobrać właściwą orientację zakończenia oraz sprawdzić jego zgodność z pozostałymi elementami układu.
Łącznik jest komponentem bariery. Jego zaokrąglony kształt nie określa samodzielnie odporności na uderzenie ani parametrów ochronnych całego systemu. Zastosowanie powinno odpowiadać projektowi i dokumentacji producenta bariery.
Konstrukcja łącznika końcowego

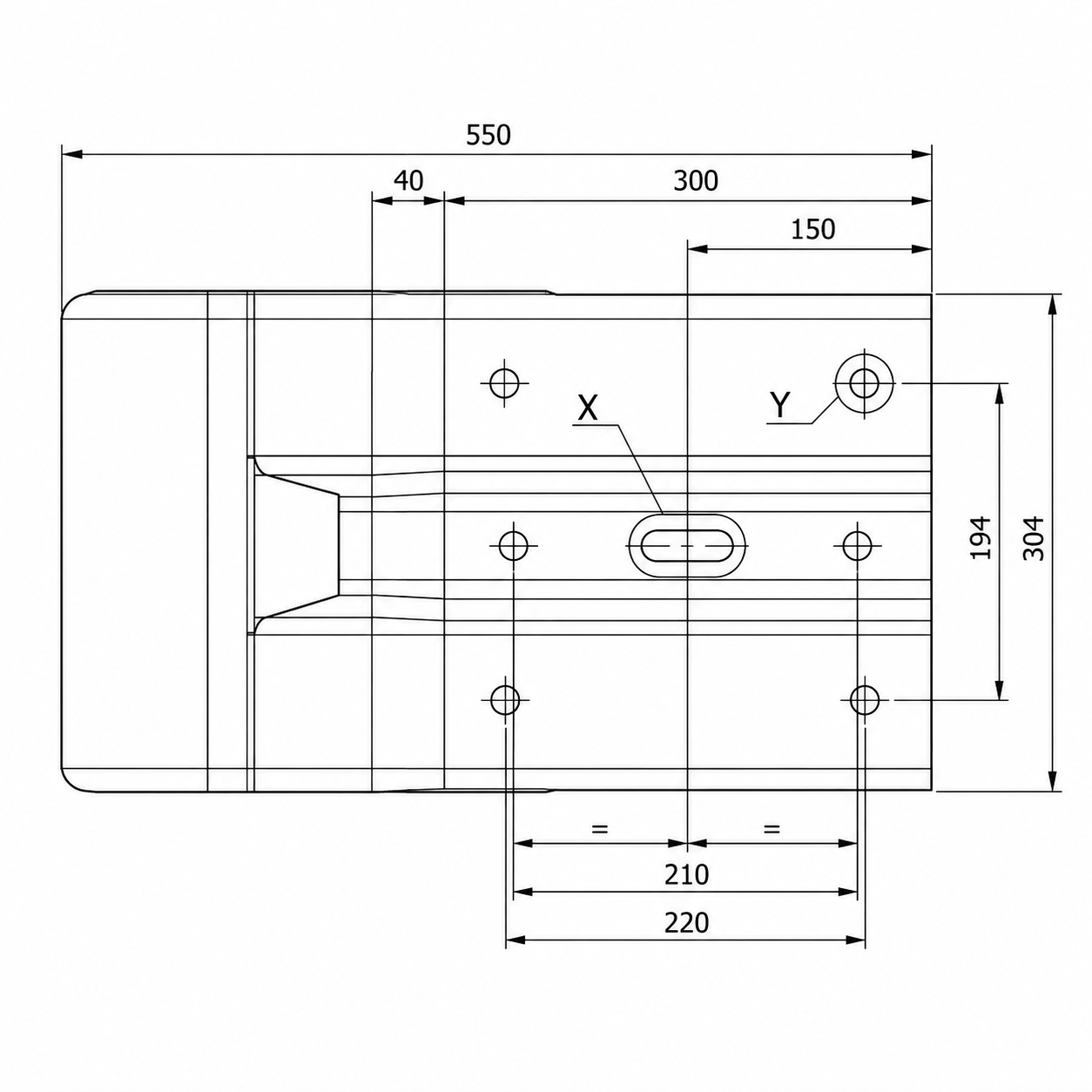

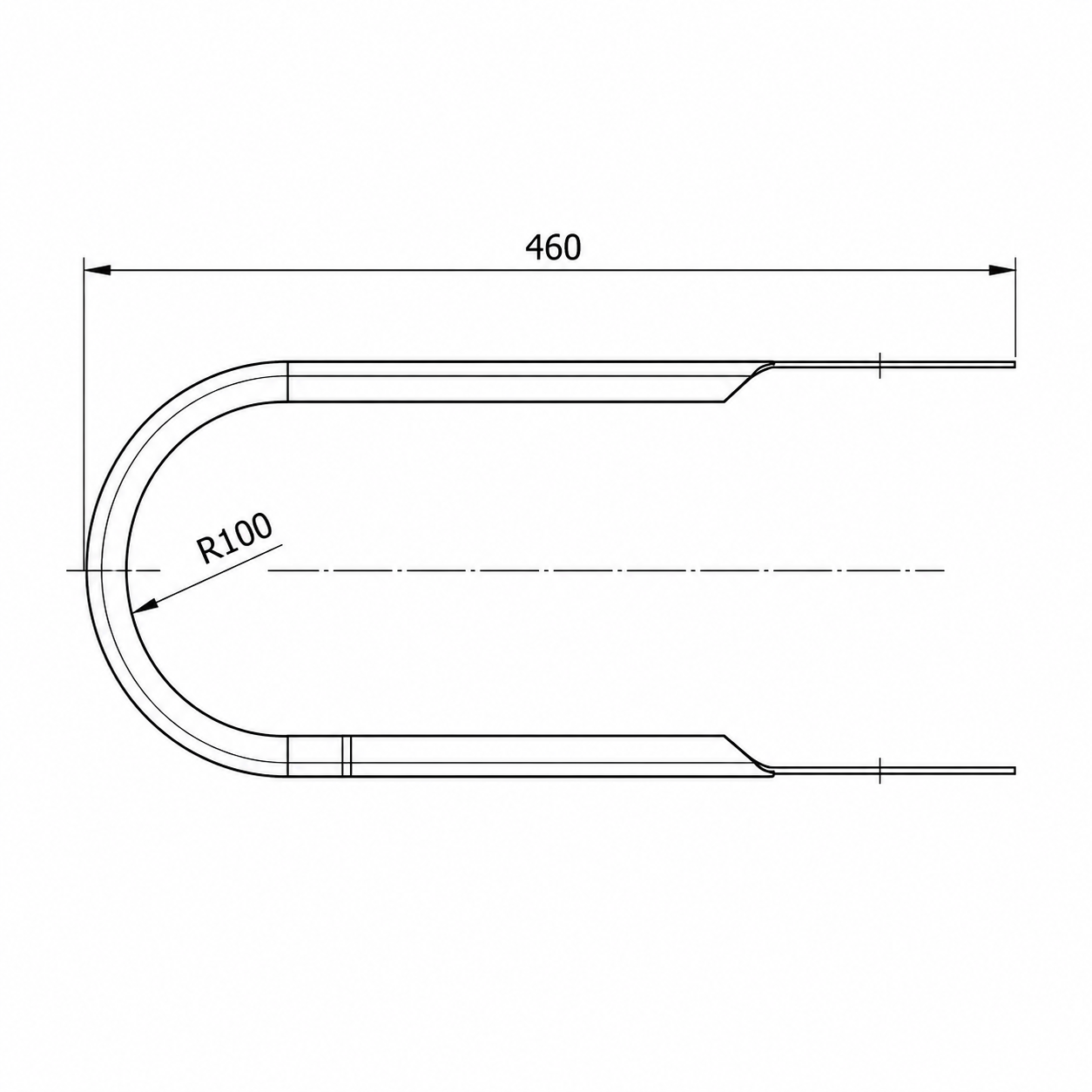

Element ma zaokrągloną część czołową o promieniu około R100 oraz część prostą przeznaczoną do połączenia z prowadnicą. W centralnej części znajduje się otwór podłużny 60 × 18 mm, oznaczony na rysunku jako detal X.
Dla otworów oznaczonych jako detal Y podano wymiar Ø18 mm. Ich położenie i wzajemne odległości należy sprawdzać na rysunku technicznym. Wymiary gabarytowe elementu nie są rozstawem mocowań.
Dobór i montaż
Przed montażem porównaj profil prowadnicy, rozmieszczenie otworów oraz orientację łącznika z dokumentacją stosowanej bariery. Wersji końcowej OKR nie należy traktować jako zamiennej z początkową USK. bez sprawdzenia geometrii połączenia.
Rodzaj i liczbę elementów złącznych oraz sposób dokręcania dobierz według dokumentacji producenta systemu. Sama średnica otworu nie wystarcza do określenia właściwego kompletu mocującego.
Podane niżej wymiary szczegółowe odnoszą się do różnych widoków i detali rysunku. Przy sprawdzaniu dopasowania należy korzystać z rysunku technicznego, a nie wyłącznie z listy wartości.
Dane techniczne
| Pełne oznaczenie elementu | Łącznik prowadnicy typu B czołowy pojedynczy typ 100 końcowy (OKR) |
|---|---|
| Typ prowadnicy | B |
| Materiał | Stal S235JR |
| Masa | 9,7 kg |
| Długość całkowita | 550 mm |
| Wysokość według widoku z przodu | 304 mm |
| Wymiar według widoku z góry | 460 mm |
| Odcinek końcowy | 150 mm |
| Wymiary dodatkowe profilu | 40 mm / 300 mm |
| Rozstaw pionowy otworów | 194 mm |
| Rozstawy montażowe | 210 mm / 220 mm |
| Otwór podłużny – detal X | 60 × 18 mm |
| Otwory – detal Y | Ø18 mm |
| Promień części czołowej | Około R100 |
Potrzebujesz wersji początkowej?
FAQ – najczęściej zadawane pytania
Czy jest to wersja końcowa?Tak. Pełne oznaczenie produktu to łącznik prowadnicy typu B czołowy pojedynczy typ 100 końcowy (OKR). Wersja początkowa jest odrębnym wariantem.
Jakie są wymiary i masa elementu?Długość całkowita wynosi 550 mm, wysokość w widoku z przodu 304 mm, a masa 9,7 kg.
Z jakiego materiału wykonano łącznik?Ze stali S235JR.
Jakie wymiary mają otwory montażowe?Otwór podłużny oznaczony jako detal X ma 60 × 18 mm. Dla otworów w detalu Y podano Ø18 mm. Rozmieszczenie należy sprawdzić na rysunku technicznym.
Czy wersję końcową można zastąpić początkową?Nie należy zakładać ich zamienności. Właściwy wariant dobiera się według geometrii połączenia, miejsca montażu i dokumentacji układu bariery.
