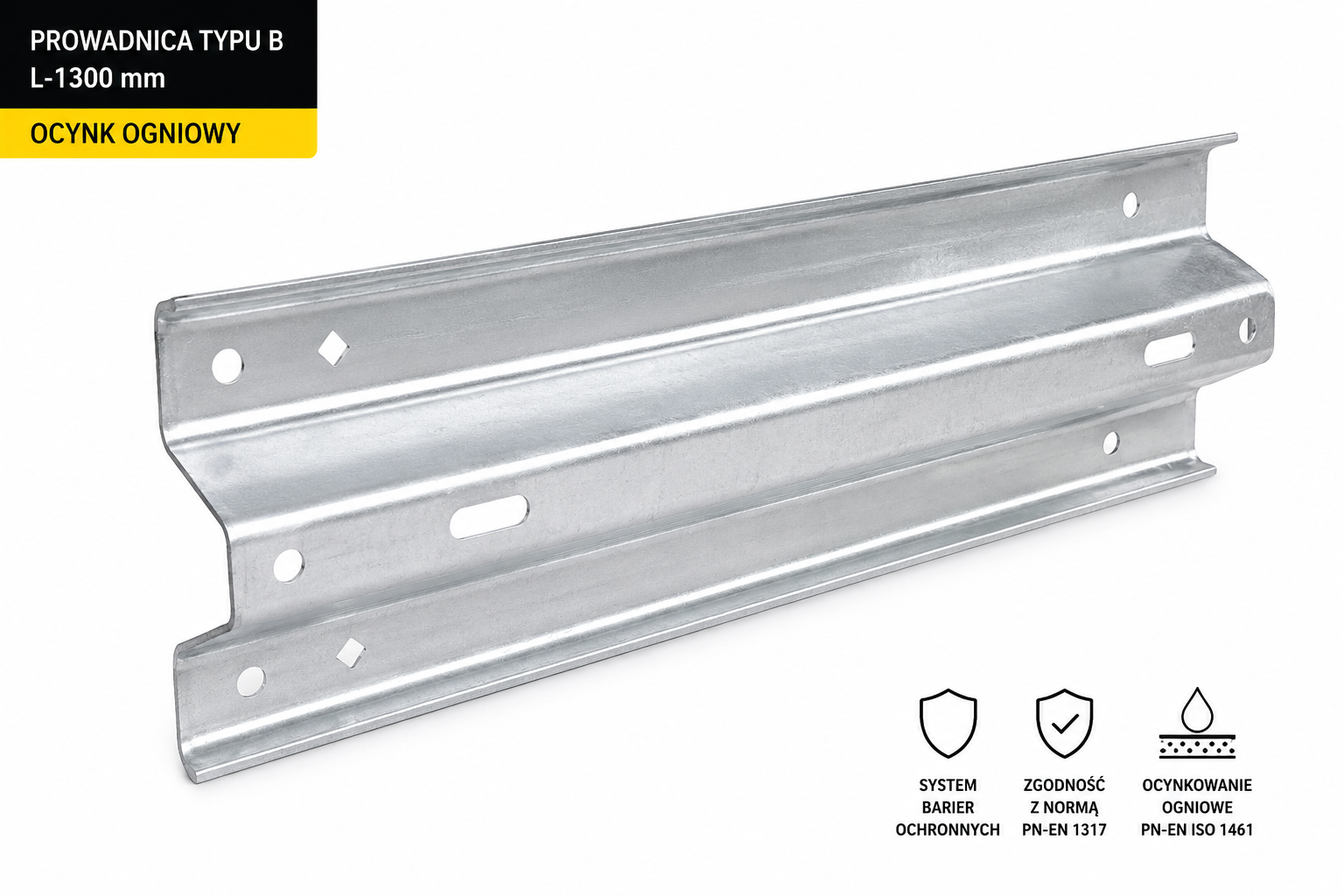

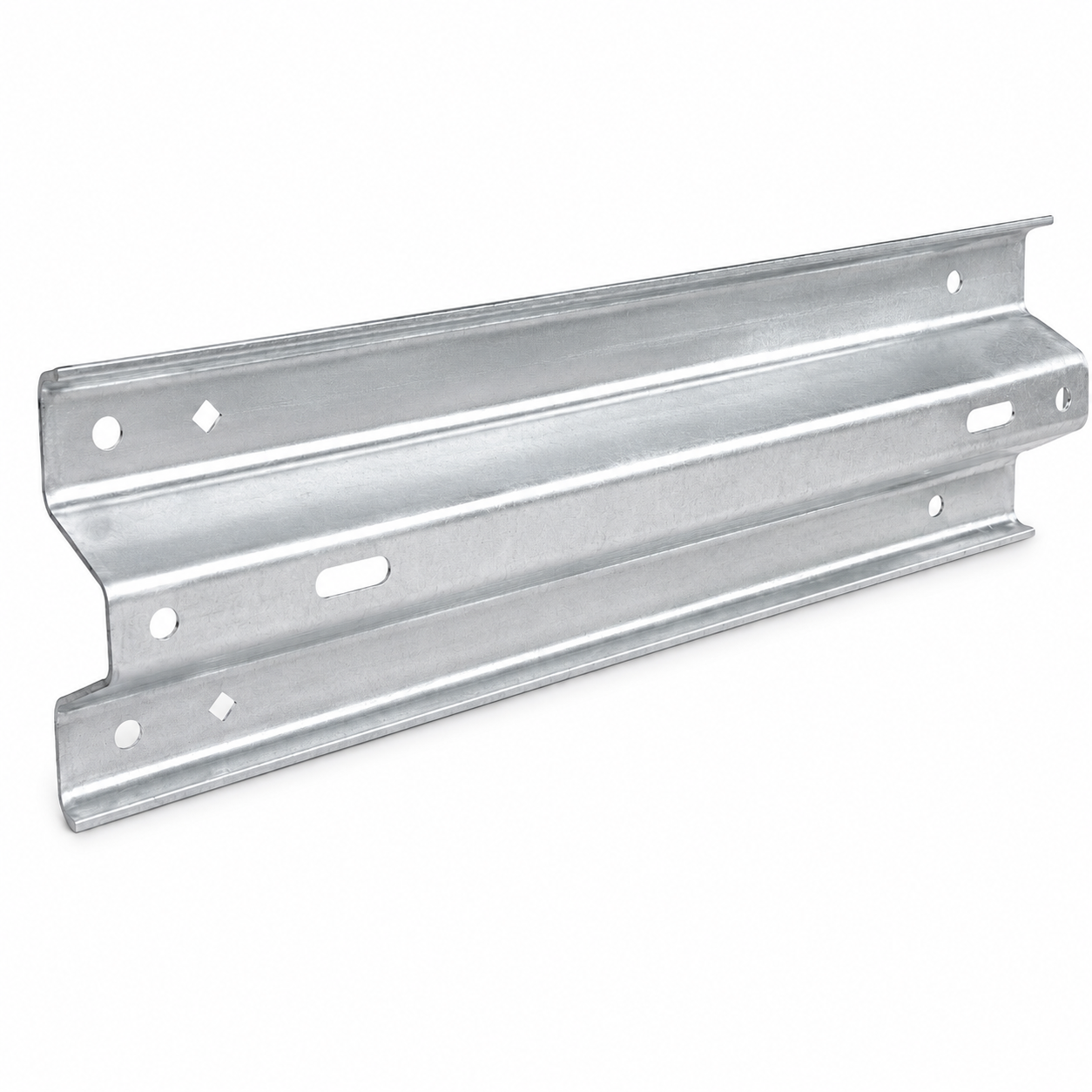

Stalowa prowadnica typu B jest komponentem wykorzystywanym w konstrukcjach barier ochronnych. Wariant L-1300 mm można uwzględnić przy pracach serwisowych, wymianie uszkodzonych odcinków i kompletowaniu części do montażu, jeżeli odpowiada dokumentacji danego układu.

Przy naprawie po kolizji należy ocenić cały uszkodzony fragment: prowadnicę, połączenia, wsporniki i słupki. Wymiana jednej części nie przesądza o przywróceniu właściwości całej bariery, gdy pozostałe elementy również zostały odkształcone lub przesunięte.

Prowadnica jest sprzedawana jako pojedynczy element, a nie kompletny system. Poziom powstrzymywania, szerokość pracująca i pozostałe właściwości użytkowe dotyczą konkretnego układu bariery. Nie można przypisać ich samej prowadnicy na podstawie nazwy profilu.

1300 mm oznacza pełną długość fizycznego elementu. 1000 mm to długość robocza, uwzględniająca sposób łączenia prowadnic w ciągu. Tych wymiarów nie należy stosować zamiennie przy zamówieniu lub obliczaniu potrzebnego odcinka.

Różnica 300 mm wiąże się z połączeniem odcinków. Nie należy jednak samodzielnie wyznaczać na jej podstawie położenia otworów, rozstawu słupków ani szczegółów zakładu. Te dane trzeba sprawdzić w dokumentacji systemu i na rysunku zamawianej części.

Przy kompletowaniu ciągu uwzględnij także jego początek, koniec i połączenia z sąsiednimi elementami. Długość robocza pojedynczej prowadnicy nie określa długości całego zestawu z zakończeniami.

Przed zakupem porównaj typ i geometrię profilu, długość, grubość materiału oraz układ otworów z częścią przeznaczoną do wymiany. Sprawdź również sposób połączenia ze wspornikami i sąsiednimi prowadnicami. Sam podobny wygląd nie potwierdza zamienności części.

Do identyfikacji przygotuj oznaczenie istniejącego systemu, rysunek lub czytelne zdjęcia elementu oraz jego mocowań. Jeśli grubość blachy albo rozstaw otworów mają znaczenie dla zamówienia, potwierdź je przed zakupem — w tym opisie nie określono tych wymiarów.

Potrzebne śruby, podkładki, wsporniki i pozostałe części dobierz do dokumentacji bariery. Nie zakładaj, że są dołączone do pojedynczej prowadnicy; zakres dostawy wymaga potwierdzenia przy kompletowaniu zamówienia.

Ocynkowanie ogniowe zabezpiecza stal przed korozją podczas eksploatacji zewnętrznej. Powłokę należy chronić przed uszkodzeniem przy składowaniu, przewozie i montażu, szczególnie w miejscach styku elementów i połączeń.

Nie wykonuj samowolnego cięcia, wiercenia ani przerabiania profilu w celu dopasowania do niezgodnego układu. Takie zmiany mogą naruszyć powłokę i zmienić właściwości części. Uszkodzenia zabezpieczenia wymagają oceny oraz naprawy zgodnej z dokumentacją.

Podczas przeglądów kontroluj odkształcenia prowadnicy, stan połączeń i powłoki. Po uderzeniu oceń również sąsiednie elementy i posadowienie słupków.

Montaż wykonuj zgodnie z dokumentacją konkretnej bariery. Zachowaj przewidziany układ połączeń, kierunek zakładów i właściwe elementy złączne. Liczby śrub ani momentów dokręcania nie należy dobierać wyłącznie na podstawie oznaczenia „typ B”.

Po wymianie sprawdź linię prowadnicy, przyleganie połączeń i mocowanie do konstrukcji wsporczej. Przy pracach w pasie drogowym zapewnij organizację robót odpowiednią do miejsca oraz warunków ruchu.

Czy 1300 mm oznacza długość roboczą?
Nie. To długość całkowita elementu. Długość robocza wynosi 1000 mm.

Czy prowadnica pasuje do każdej bariery typu B?
Nie można tego założyć. Trzeba potwierdzić geometrię profilu, grubość materiału, otwory i sposób mocowania w danym systemie.

Czy kupuję kompletną barierę?
Nie. Cena dotyczy 1 sztuki prowadnicy. Pozostałe elementy wymagają osobnego doboru i potwierdzenia zakresu dostawy.

Jak zabezpieczono stal?
Przez ocynkowanie ogniowe.

Czy prowadnica ma samodzielnie określony poziom powstrzymywania?
Nie. Parametry te dotyczą kompletnego systemu w określonej konfiguracji i sposobie montażu.

Czy długość robocza określa rozstaw słupków?
Nie należy wyznaczać rozstawu słupków tylko z tej wartości. Rozstaw musi odpowiadać dokumentacji konkretnej bariery.
