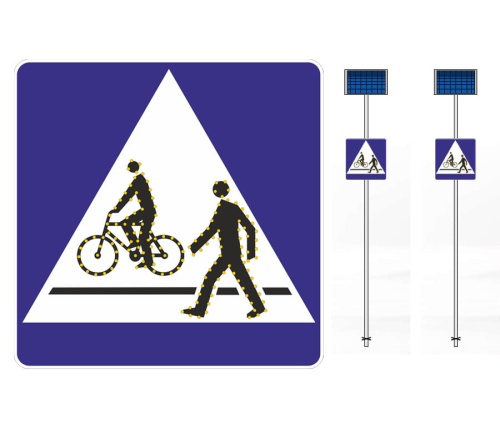

Znak aktywny D-6b pulsacyjny – zestaw 2 szt. z zasilaniem solarnym
Zestaw dwóch aktywnych znaków D-6b służy do oznakowania przejścia dla pieszych i przejazdu dla rowerzystów położonych obok siebie. Żółte diody LED uruchamiają tryb pulsacyjny po wykryciu użytkownika przez czujnik ruchu, dodatkowo zwracając uwagę kierowców na oznakowane miejsce.
Znaki komunikują się radiowo i współpracują z zasilaniem solarnym. Każda tarcza ma 600 × 600 × 40 mm, waży 10 kg i jest wykonana z aluminium. Lico pokryto folią odblaskową 2 TYP / RA2.
D-6b oznacza przejście dla pieszych i przejazd dla rowerzystów występujące obok siebie. Wersja aktywna uzupełnia oznakowanie o pulsacyjne światło LED.
Zestaw można wykorzystać przy takich przejściach i przejazdach w rejonie szkół, osiedli, ciągów pieszo-rowerowych oraz obiektów rekreacyjnych. Lokalizację, format znaku i sposób pracy systemu należy dopasować do projektu organizacji ruchu i warunków w danym miejscu.
Czujnik ruchu wykrywa nadchodzącego pieszego lub rowerzystę i uruchamia pulsowanie diod LED. Sterownik przekazuje sygnał radiowo do drugiego znaku, aby oba urządzenia sygnalizowały obecność użytkownika. Intensywność świecenia jest regulowana automatycznie.
Możliwa jest również konfiguracja ciągłego pulsowania przez 24 godziny na dobę. Dla takiego trybu trzeba dobrać wydajność zasilania do lokalizacji, nasłonecznienia i obciążenia systemu. Panel 30 W oraz akumulator 7,2 Ah nie określają gwarantowanego czasu pracy bez doładowania.
| Aktywne znaki D-6b LED | 2 szt. |
|---|---|
| Czujniki ruchu | 2 szt. |
| Sterowniki 3D-D6 z komunikacją radiową | 2 szt. |
| Skrzynki z akumulatorami 12 V / 7,2 Ah | 2 szt. |
| Panele fotowoltaiczne 30 W | 2 szt. |
Słupki nie wchodzą w skład zestawu. Zasilanie 230 V oraz wariant buforowy 230 V z podtrzymaniem akumulatorowym są opcjami do uzgodnienia, poza podstawową konfiguracją solarną.
| Symbol znaku | D-6b |
|---|---|
| Liczba znaków | 2 szt. |
| Wymiary jednego znaku | 600 × 600 × 40 mm |
| Masa jednego znaku | 10 kg |
| Materiał konstrukcji | aluminium |
| Stopień ochrony | IP67 |
| Lico | folia odblaskowa 2 TYP / RA2 |
| Kolor diod LED | żółty |
| Kąt świecenia diod LED | 30° |
| Napięcie zasilania | 12 V |
| Pobór mocy jednego znaku podczas pulsowania | 5 W |
| Regulacja intensywności świecenia | automatyczna |
| Komunikacja między znakami | radiowa |
| Sterownik | 3D-D6 |
| Moc pojedynczego panelu fotowoltaicznego | 30 W |
| Parametry pojedynczego akumulatora | 12 V / 7,2 Ah |
| Mocowanie | obejmy montażowe |
Aluminiowa konstrukcja mieści układ aktywnego oznakowania. Lico z folii 2 TYP / RA2 odbija światło reflektorów, a żółte diody LED dodatkowo wyróżniają znak podczas pulsowania.
Dobierz słupki i obejmy do masy oraz wymiarów znaków, a także do obciążeń od paneli fotowoltaicznych i pozostałych elementów zestawu. Zaplanuj ustawienie paneli, czujników ruchu oraz skrzynek z akumulatorami.
Przed uruchomieniem sprawdź stabilność mocowania, zakres detekcji czujników, łączność radiową i jednoczesną pracę obu znaków. Podczas użytkowania kontroluj połączenia, czystość paneli i lica oraz stan akumulatorów.
Ilustracja poglądowa mocowania standardowej tarczy. Nie przedstawia kompletnego zestawu aktywnego z panelami, czujnikami i skrzynkami zasilania.
Schemat ma charakter poglądowy. Wysokość i rozmieszczenie elementów aktywnego zestawu dobierz do projektu organizacji ruchu oraz warunków w miejscu montażu.
Przejście dla pieszych i przejazd dla rowerzystów położone obok siebie.
Zestaw obejmuje dwa aktywne znaki oraz po dwa czujniki ruchu, sterowniki, skrzynki z akumulatorami i panele fotowoltaiczne.
Nie. Słupki oraz warunki transportu elementów dłużycowych wymagają osobnego ustalenia.
Po wykryciu użytkownika przez czujnik ruchu. Sygnał jest przekazywany radiowo do drugiego znaku.
Tak, opcjonalnie można uzgodnić wariant 230 V lub buforowy 230 V z podtrzymaniem akumulatorowym.
Możliwa jest taka konfiguracja. Wymaga dobrania zasilania do trybu pracy i lokalnych warunków; czas autonomicznej pracy zależy m.in. od nasłonecznienia i częstotliwości uruchomień.
