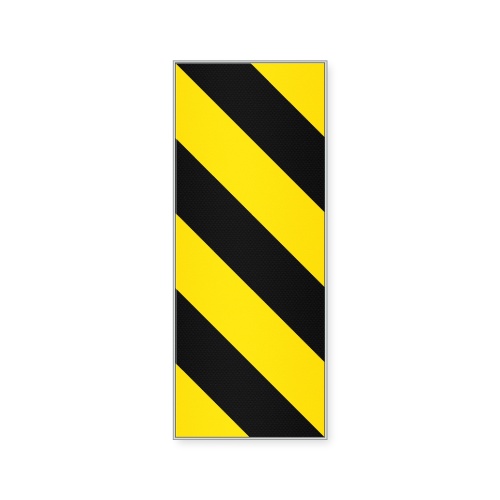

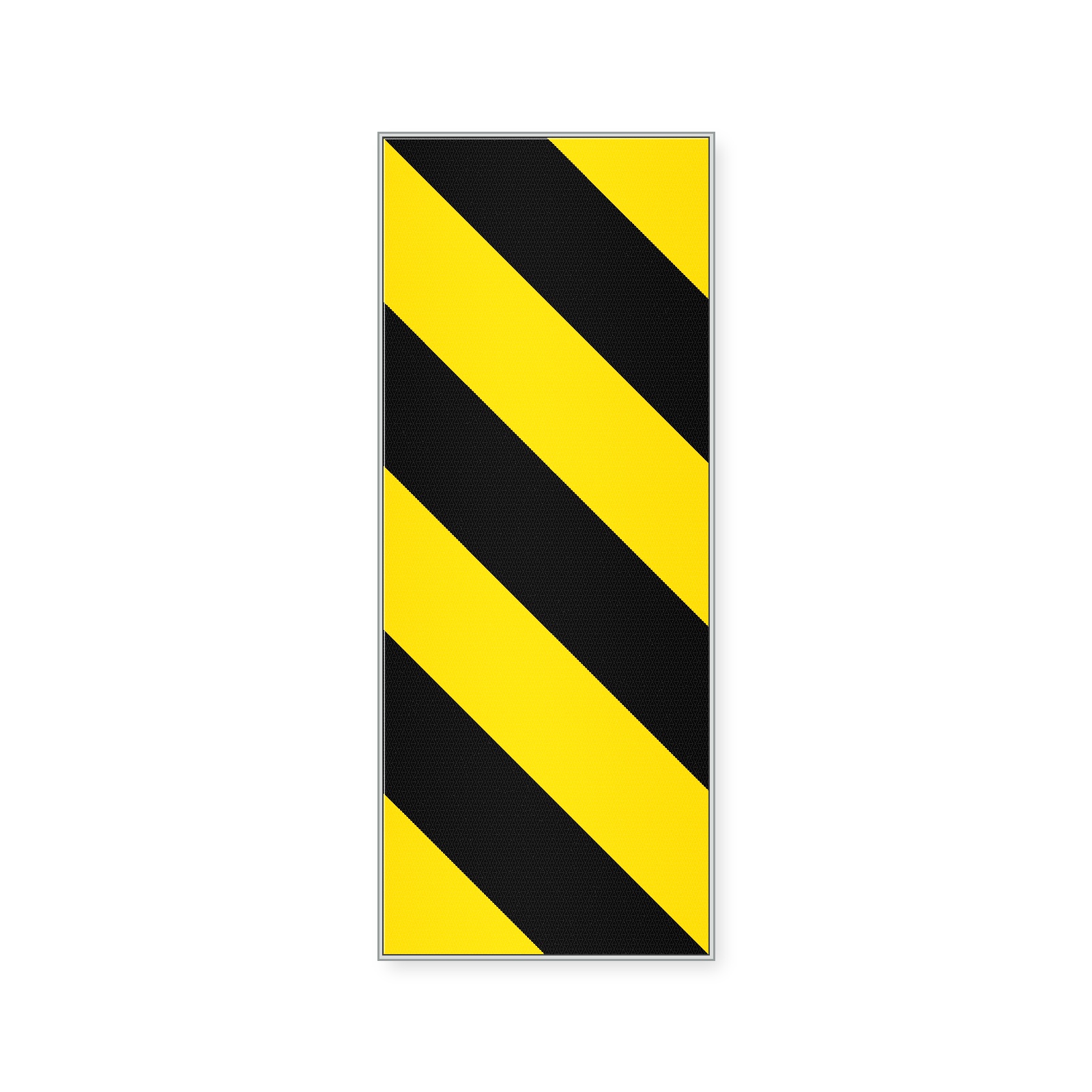

Tablica skrajni U-9a 500x1250 mm – folia odblaskowa 2 TYP (RA2)

Tablica skrajni U-9a wskazuje lewą stronę obiektu znajdującego się w skrajni poziomej drogi. Żółto-czarny układ pasów pomaga kierowcy wcześniej rozpoznać granicę bezpiecznego przejazdu przy podporach, filarach, ścianach, wiaduktach i innych elementach zlokalizowanych blisko jezdni. Wariant ma wymiar 500x1250 mm i lico z folii odblaskowej 2 TYP (RA2). Uchwyty montażowe klient wybiera podczas zakupu.

U-9a oznacza lewą stronę obiektu znajdującego się w skrajni poziomej drogi. Ukośne pasy żółte i czarne prowadzą wzrok kierowcy od strony obiektu w kierunku jezdni, wskazując granicę dostępnej przestrzeni przejazdu.

Do oznakowania prawej strony obiektu przeznaczona jest tablica U-9b. Wybór właściwego wariantu powinien odpowiadać stronie ustawienia tablicy i zatwierdzonemu projektowi organizacji ruchu.

Tablicę U-9a stosuje się do oznaczania elementów obiektu znajdujących się w skrajni poziomej drogi, zwłaszcza gdy ich położenie może być trudne do rozpoznania po zmroku lub przy ograniczonej widoczności.

• przy podporach, filarach i ścianach obiektów mostowych,
• przy wjazdach do tuneli i przejazdach pod obiektami,
• przy bramach, przepustach i wąskich przejazdach,
• w miejscach, gdzie element konstrukcyjny ogranicza skrajnię poziomą drogi.

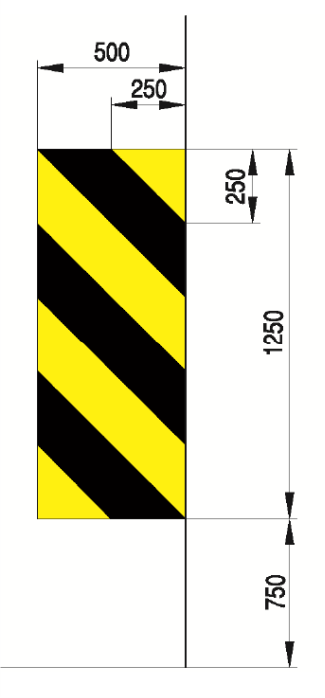

• szerokość tablicy: 500 mm,
• wysokość tablicy: 1250 mm,
• szerokość żółtych i czarnych pasów: 250 mm,
• dolna krawędź tablicy: 750 mm nad płaszczyzną jezdni.

• symbol: U-9a – tablica skrajni, wariant lewy,
• wymiar: 500x1250 mm,
• waga: 6,2 kg,
• lico: folia odblaskowa 2 TYP (RA2),
• kolorystyka: pasy żółte i czarne,
• podkład: blacha stalowa ocynkowana o grubości 1,25 mm,
• krawędzie: podwójnie zaginane i wyoblone,
• tył tablicy: zabezpieczony szarą powłoką,
• uchwyty: wariant bez uchwytów albo komplet 2 szt. do jednego słupka 50–60,3 mm.

Podkład wykonano z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginane i wyoblone krawędzie wzmacniają tarczę, a szara powłoka zabezpiecza tylną stronę tablicy.

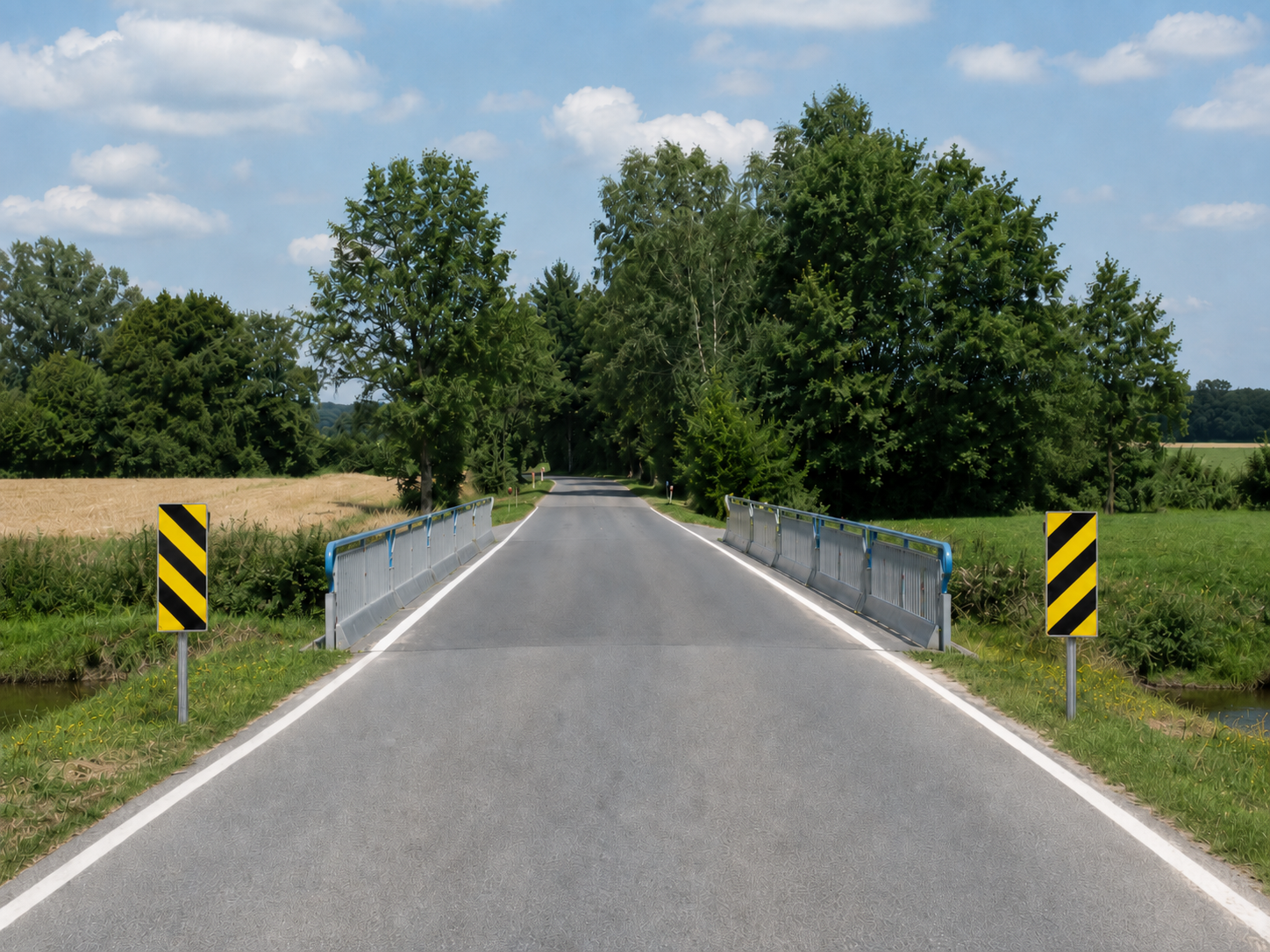

Tablicę umieszcza się na płaszczyźnie obiektu prostopadłej do osi drogi albo bezpośrednio przed obiektem, w odległości nie większej niż 5,0 m. Pionowa krawędź tablicy powinna znajdować się w takiej samej odległości od jezdni jak oznaczana krawędź obiektu.

• dolna krawędź tablicy: 0,75 m nad płaszczyzną jezdni,
• lico powinno być czytelne z kierunku zbliżania się pojazdów,
• tablica nie może być zasłonięta przez elementy konstrukcji ani roślinność,
• mocowanie należy okresowo kontrolować, szczególnie po uderzeniu lub silnych drganiach.

Do montażu tablicy U-9a stosuje się jeden okrągły słupek. Po wybraniu wariantu „Tak” do tablicy zostaną dodane 2 uchwyty przeznaczone do słupka o średnicy 50–60,3 mm.

Długość słupka należy dobrać tak, aby po jego osadzeniu dolna krawędź tablicy znajdowała się na wysokości 0,75 m nad płaszczyzną jezdni. Trzeba również uwzględnić długość części słupka przeznaczonej do osadzenia w gruncie lub fundamencie.

Prawidłowo ustawiona tablica U-9a pozwala wcześniej rozpoznać lewą granicę skrajni i ogranicza ryzyko otarcia lub uderzenia pojazdu w element obiektu. Zwiększa także przewidywalność manewrów w wąskich przejazdach i zmniejsza ryzyko gwałtownego hamowania przed przeszkodą.

Którą stronę obiektu oznacza U-9a?

U-9a oznacza lewą stronę obiektu znajdującego się w skrajni poziomej drogi. Do oznakowania strony prawej stosuje się U-9b.

Na jakiej wysokości montuje się tablicę?

Dolna krawędź tablicy powinna znajdować się 0,75 m nad płaszczyzną jezdni.

Jak daleko przed obiektem można ustawić U-9a?

Tablicę można zamontować na obiekcie albo bezpośrednio przed nim, w odległości nie większej niż 5,0 m.

Czy uchwyty są dołączone automatycznie?

Nie. Pod ceną produktu należy wybrać wariant „Nie” – bez uchwytów albo „Tak” – komplet 2 uchwytów do jednego słupka o średnicy 50–60,3 mm.
