Bariera ochronna U-11b – barieroporęcz mostowa H1/L1 W2, BSL-1,3 M BL, rozstaw słupka co 1,33 m
Cena dotyczy 1 metra bieżącego dla odcinków z prowadnic o długości 4 mb. Wszystkie niestandardowe odcinki są liczone indywidualnie.
Oferta dotyczy odcinka prostego.
Uwaga: należy ściśle przestrzegać informacji podanych w instrukcji montażu.
- Rozstaw słupka: 1,33 m
- Wysokość systemu: 1270 mm ± 30 mm
- Zgodność: PN-EN 1317
- Trwałość: stal S235JR + cynkowanie wg PN-EN ISO 1461:2011
| Zasadnicze charakterystyki | Właściwości użytkowe |
|---|---|
| Poziom powstrzymywania | H1/L1 |
| Intensywność zderzenia | A |
| Szerokość pracująca W | W2 |
| Ugięcie dynamiczne D | 0,5 m |
| Wtargnięcie pojazdu VI | VI1 |
| Wytrzymałość na usuwanie śniegu | Klasa 3 |
| Trwałość |
Stal S235JR
Cynkowanie wg PN-EN ISO 1461:2011
|
| Długość badanego systemu | 24 m |
| Rozstaw słupków | 1,33 m |
| Certyfikat | Tak |
- słupek końcowy do każdego odcinka – 1 szt.
- opcjonalnie łącznik ukośny – 1 lub 2 szt.
- zakończenia czołowe (tzw. „barany”) – 2 lub 4 szt.
Na końcach konstrukcji BSL-1,3/BL prowadnice bariery zakańczane są prowadnicą 2 na 1, umożliwiającą połączenie systemów BSL/1,3 (dwie prowadnice) z prowadnicami tradycyjnych barier stalowych (np. grupy SP) z jedną prowadnicą.

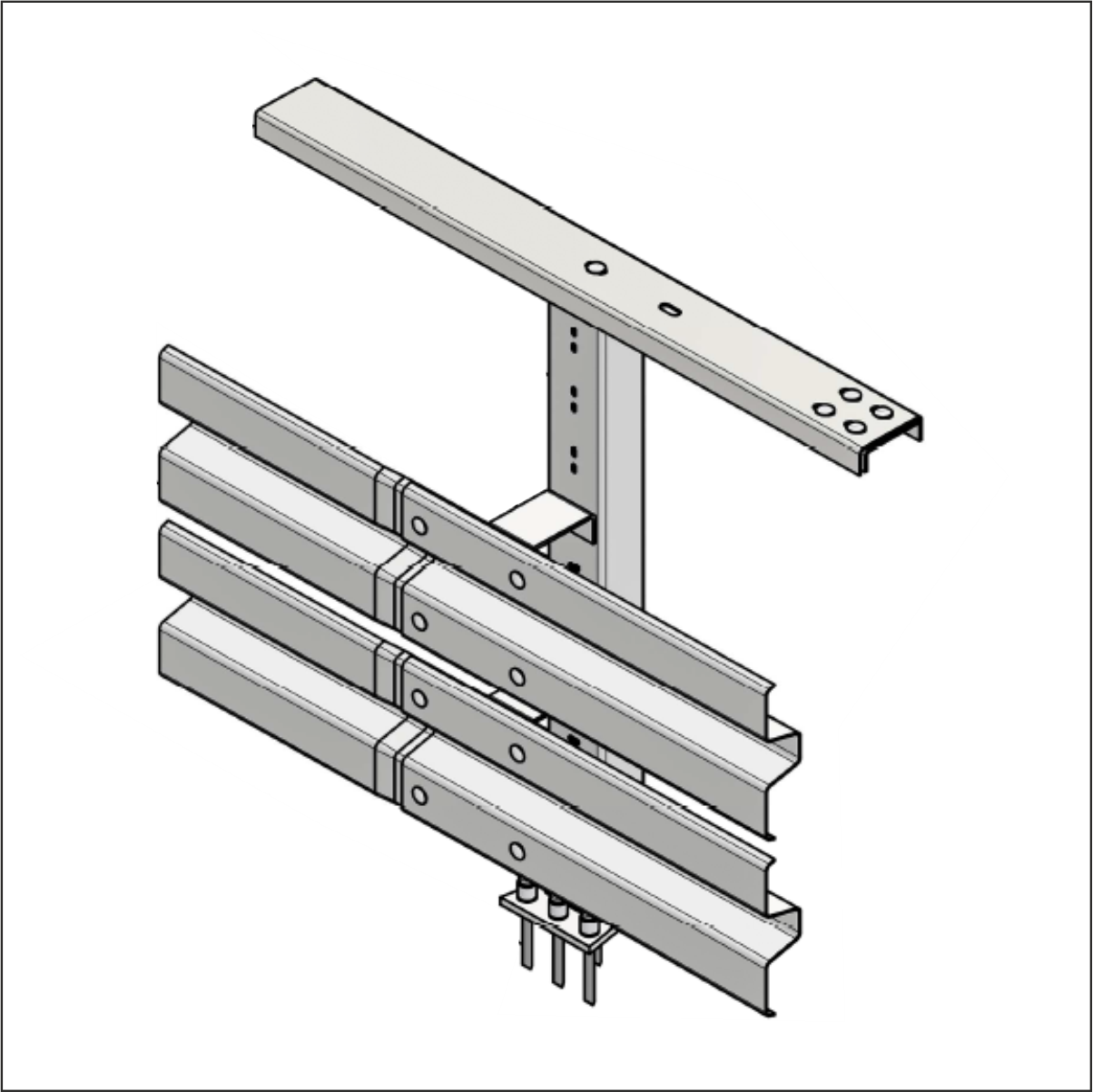

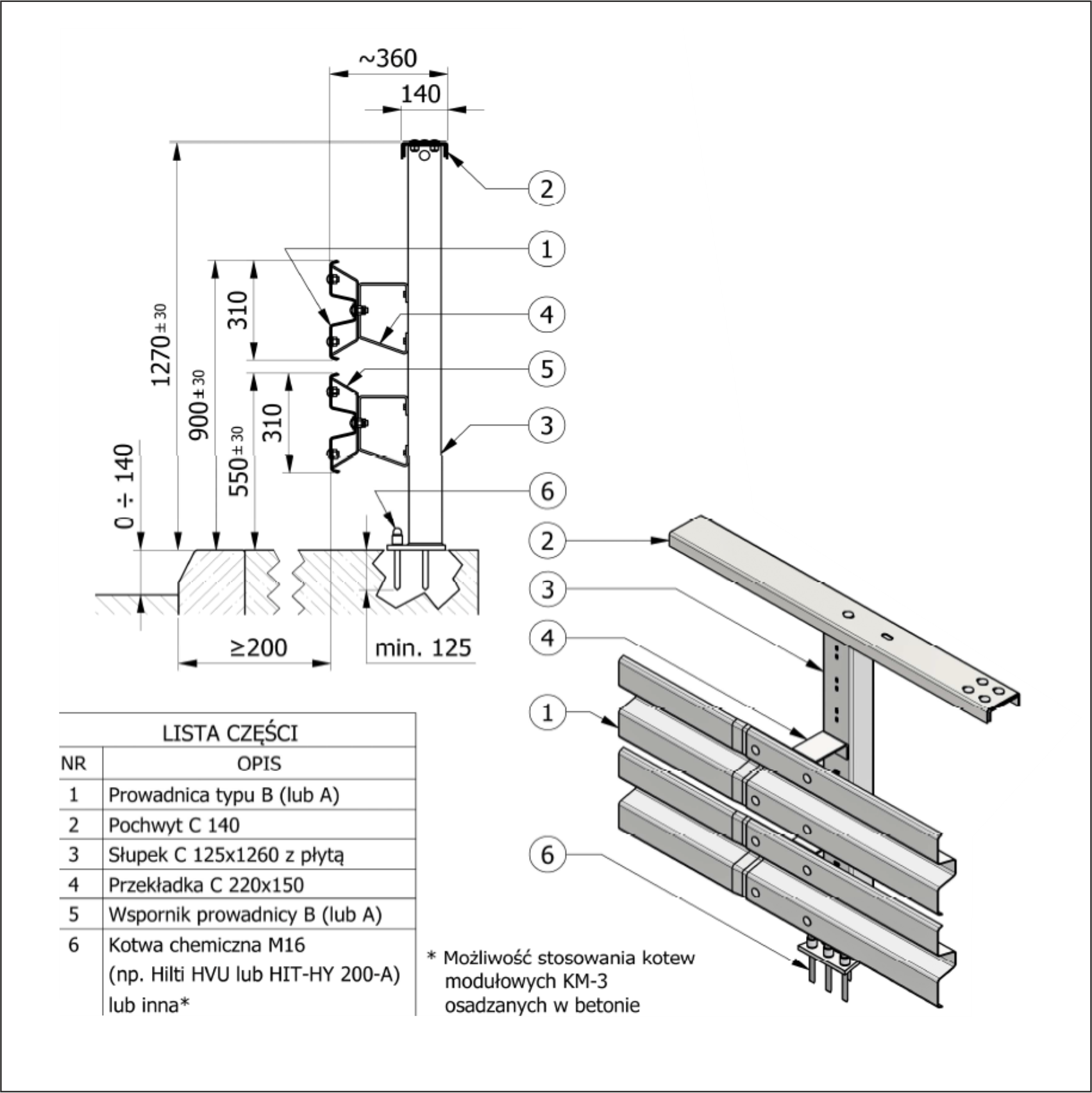

| NR | Element |
|---|---|
| 1 | Prowadnica typu B (lub A na zamówienie) |
| 2 | Pochwyt C 140 |
| 3 | Słupek C 125 × 1260 mm z płytą |
| 4 | Przekładka C 220 × 150 |
| 5 | Wspornik prowadnicy B (lub A) |
| 6 | Kotwa chemiczna M16 (np. Hilti HVU lub HIT-HY 200 A) lub równoważna |

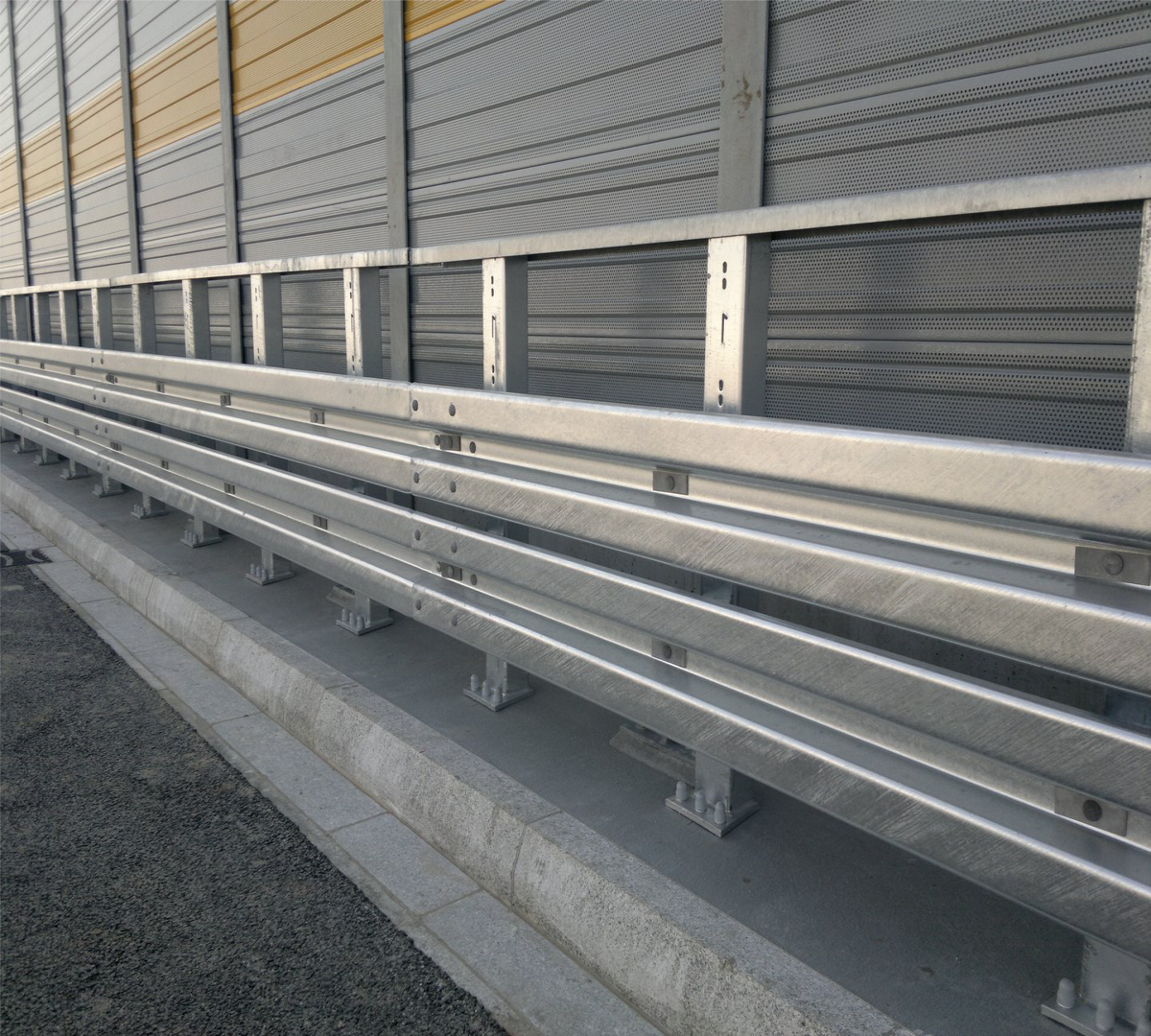

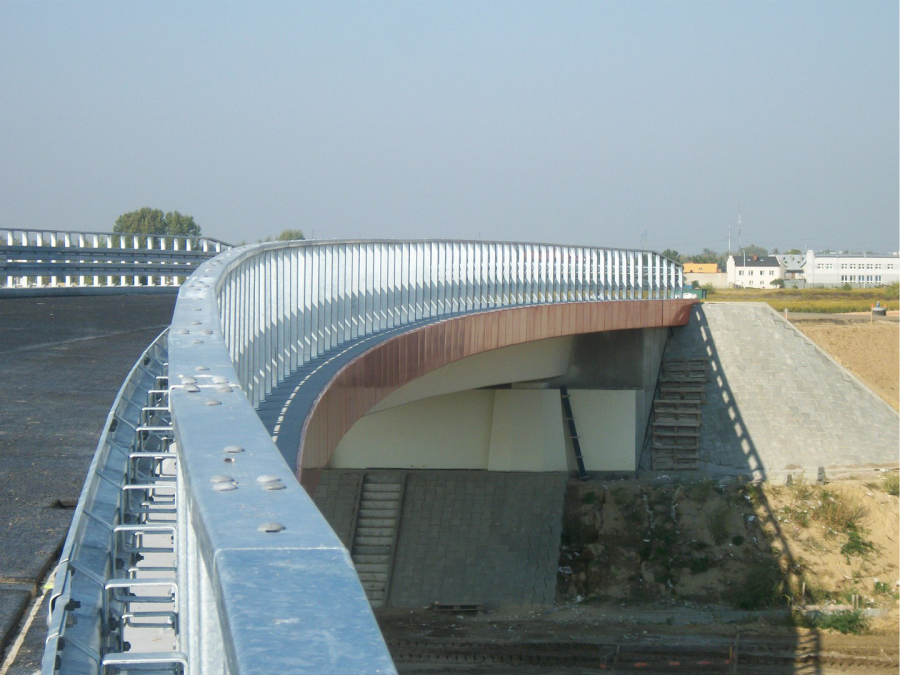

Bariera ochronna U-11b to barieroporęcz mostowa przeznaczona do montażu na obiektach inżynierskich (mosty, wiadukty, estakady), gdzie liczy się kontrolowane działanie systemu w warunkach uderzenia oraz ochrona konstrukcji i strefy przy krawędzi obiektu.
Klasyfikacja H1/L1 W2 oraz parametry użytkowe z zestawienia opisują zachowanie systemu w badaniach zgodnie z wymaganiami normy PN-EN 1317.
Bariery posiadają certyfikaty zgodności ze zharmonizowaną normą PN-EN 1317-1 ÷ 5 i są znakowane znakiem CE. Trwałość wspiera stal S235JR oraz zabezpieczenie antykorozyjne poprzez cynkowanie wg PN-EN ISO 1461.
- Dokumentacja jakościowa odnosi się do konstrukcji wykonanej zgodnie z instrukcją montażu producenta przy zastosowaniu oryginalnych elementów.
- Montaż kotew chemicznych możliwy jest, gdy temperatura podłoża mieści się w przedziale od -5 do +40°C.
- Wiercenie pod kotwy chemiczne może nastąpić najwcześniej po 7 dniach od wylania betonu.
- Słupki barier ochronnych drogowych i mostowych powinny być montowane prostopadle do podłoża, po którym porusza się pojazd.

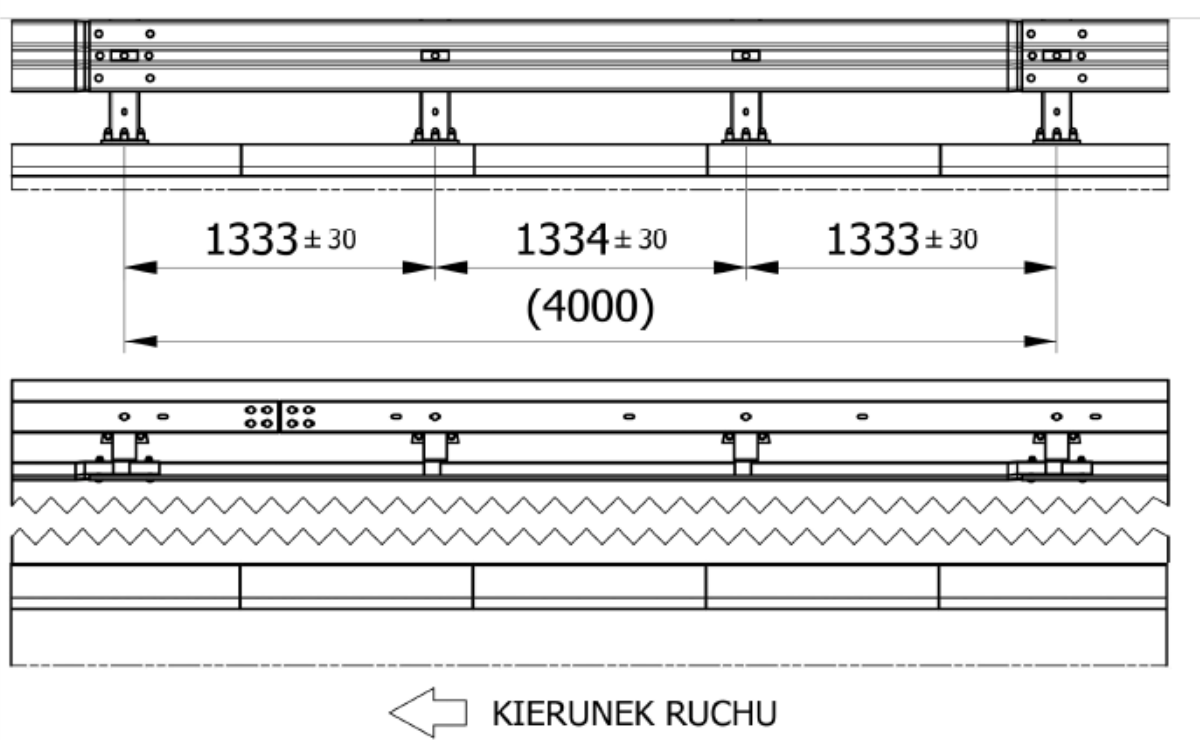

- Tolerancje rozstawu pomiędzy poszczególnymi słupkami wynoszą ±30 mm.
- Podział co 4000 mm jest kluczowy: prowadnice nie mają możliwości „rozsuwania” ani „zsuwania”, dlatego podczas wykonywania kotwienia należy systematycznie kontrolować odległości pomiędzy słupkami (szczególnie w punktach 4 m, 8 m, 12 m itd.).
Okres gwarancji: 36 miesięcy
Zabezpieczenie antykorozyjne: zgodnie z PN-EN ISO 1461 oraz PN-EN 10244-2
Trwałość powłok cynkowych: zgodnie z PN-EN ISO 14713
Cena dotyczy 1 metra bieżącego dla odcinków z prowadnic o długości 4 mb. Odcinki niestandardowe są liczone indywidualnie.
Zwykle potrzebny jest słupek końcowy do każdego odcinka oraz – zależnie od sytuacji – łącznik ukośny i zakończenia czołowe („barany”).
Ponieważ prowadnice mają długość 4000 mm i nie ma możliwości „korekty” długości na montażu. Spójny podział w punktach 4 m, 8 m, 12 m itd. ułatwia bezproblemowe przykręcenie prowadnic i pochwytów.
