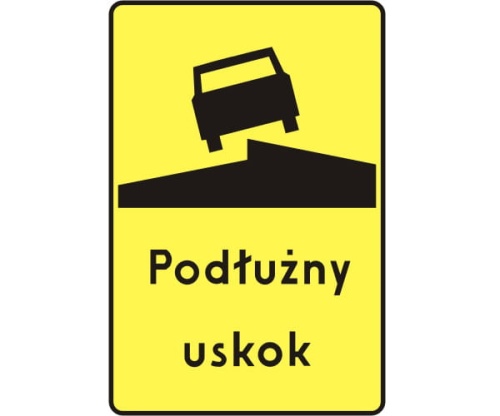

Tabliczka T-12 podłużny uskok nawierzchni 600x900 mm, 1 TYP (RA1)
Tabliczka T-12 „podłużny uskok nawierzchni” jest umieszczana pod znakiem ostrzegawczym A-30 i wskazuje, że zagrożenie występujące na dalszym odcinku drogi wynika z podłużnej różnicy poziomów nawierzchni.
Oferowany wariant ma wymiar 600x900 mm, lico z folii odblaskowej 1 TYP (RA1) oraz podkład z blachy stalowej ocynkowanej o grubości 1,25 mm. Uchwyty montażowe są dostępne jako opcja do wyboru przy zakupie.
600x900 mm
6,0 kg
tabliczka uzupełniająca T-12
folia odblaskowa 1 TYP (RA1)
EN 12899-1 / oznakowanie CE
wybór wariantu: 2 szt. / 0 szt.
Tabliczka T-12 wskazuje podłużny uskok nawierzchni. Stosuje się ją pod znakiem A-30 „inne niebezpieczeństwo”, aby jednoznacznie określić rodzaj zagrożenia.
Podłużny uskok może występować między sąsiadującymi pasami lub częściami jezdni, na przykład podczas frezowania nawierzchni, etapowania remontu albo prowadzenia robót tylko na części szerokości drogi.
Zagrożenie ma szczególne znaczenie dla motocyklistów i rowerzystów oraz podczas zmiany toru jazdy przez krawędź powstałą między różnymi poziomami nawierzchni.
Tabliczkę należy stosować zgodnie z zatwierdzonym projektem organizacji ruchu oraz razem z właściwie dobranym znakiem A-30.
Tabliczka T-12 jest często wykorzystywana w czasowej organizacji ruchu na odcinkach objętych frezowaniem, układaniem kolejnych warstw nawierzchni albo etapową przebudową jezdni.
Może być również stosowana przy stałych lub dłużej utrzymujących się uszkodzeniach, jeżeli charakter zagrożenia odpowiada podłużnemu uskokowi nawierzchni, a taki sposób oznakowania przewidziano w organizacji ruchu.
T-12 nie zastępuje właściwego zabezpieczenia robót, ograniczenia prędkości ani urządzeń bezpieczeństwa ruchu drogowego. Stanowi element uzupełniający system oznakowania zastosowany na danym odcinku.
Oferowana tabliczka T-12 ma wymiar 600x900 mm. Pionowy format zapewnia odpowiednią powierzchnię do czytelnego przedstawienia symbolu podłużnego uskoku nawierzchni.
Tabliczkę montuje się pod znakiem A-30, dlatego jej wielkość należy dopasować do znaku głównego, odległości odczytu, konstrukcji wsporczej oraz warunków widoczności.
Ostateczny rozmiar i miejsce ustawienia zestawu powinny być zgodne z zatwierdzonym projektem stałej albo czasowej organizacji ruchu.
| Nazwa produktu | Tabliczka T-12 wskazująca podłużny uskok nawierzchni |
| Wymiar | 600x900 mm |
| Waga | 6,0 kg |
| Rodzaj lica | folia odblaskowa 1 TYP (RA1) |
| Podkład | blacha stalowa ocynkowana o grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył tabliczki | zabezpieczony farbą w kolorze szarym |
| Znak główny | A-30 „inne niebezpieczeństwo” |
| Uchwyty montażowe | wybór wariantu: 2 szt. / 0 szt.; wariant „2 szt.” zawiera 2 uchwyty uniwersalne |
Lico tabliczki wykonane jest z folii odblaskowej 1 TYP (RA1), określanej również jako folia odblaskowa I generacji.
Folia RA1 umożliwia rozpoznanie symbolu po zmroku, gdy powierzchnia tabliczki zostanie oświetlona reflektorami pojazdu. Jej zastosowanie powinno odpowiadać wymaganiom przyjętym w projekcie organizacji ruchu.
Dla porównania folia 2 TYP (RA2) zapewnia wyższą odblaskowość. Wybór folii nie powinien jednak wynikać wyłącznie z oceny oświetlenia – wymagany typ musi być zgodny z dokumentacją oznakowania.
Parametry zastosowanej folii i gotowej tabliczki powinny odpowiadać dokumentacji producenta oraz wymaganiom dotyczącym stałych lub tymczasowych pionowych znaków drogowych.
Podkład tabliczki wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność tarczy i ogranicza jej podatność na odkształcenia.
Tył tabliczki zabezpieczony jest farbą w kolorze szarym. Ocynkowanie stali oraz zabezpieczenie tylnej powierzchni ograniczają wpływ typowych warunków atmosferycznych na podkład.
Do zamocowania samej tabliczki T-12 można zastosować jeden słupek o średnicy 50–60 mm oraz 2 uchwyty uniwersalne. Długość słupka należy dobrać do wymaganej wysokości oznakowania, sposobu osadzenia słupka i warunków występujących w miejscu montażu.
T-12 stosuje się pod znakiem A-30. Jeżeli oba elementy mają być zamontowane na wspólnej konstrukcji, należy uwzględnić łączną wysokość zestawu, jego powierzchnię oraz odpowiednią liczbę uchwytów dla każdej tarczy.
Prawidłowo zastosowana tabliczka T-12 może ułatwiać wcześniejsze rozpoznanie zagrożenia wynikającego z podłużnego uskoku nawierzchni.
Czytelny symbol może skłonić kierowców do wcześniejszego ograniczenia prędkości i unikania gwałtownego przekraczania krawędzi między różnymi poziomami nawierzchni. Tabliczka nie zastępuje jednak właściwego zabezpieczenia robót ani pozostałego oznakowania.
Skuteczność ostrzeżenia zależy od prawidłowego ustawienia znaku A-30 z tabliczką T-12, zachowania odpowiedniej widoczności oraz zgodności zestawu z zatwierdzonym projektem organizacji ruchu.
Co oznacza tabliczka T-12?
Tabliczka T-12 wskazuje podłużny uskok nawierzchni.
Pod jakim znakiem umieszcza się T-12?
Tabliczkę T-12 umieszcza się pod znakiem ostrzegawczym A-30 „inne niebezpieczeństwo”.
Czy T-12 można stosować podczas robót drogowych?
Tak, jeżeli podczas robót występuje podłużny uskok nawierzchni, a zastosowanie tabliczki zostało przewidziane w zatwierdzonym projekcie czasowej organizacji ruchu.
Jaką folię zastosowano na licu?
Lico oferowanego wariantu wykonane jest z folii odblaskowej 1 TYP (RA1), określanej również jako folia odblaskowa I generacji.
Czy uchwyty montażowe są dołączone do tabliczki?
Zależy od wybranego wariantu. Wariant „2 szt.” obejmuje 2 uchwyty uniwersalne do zamocowania jednej tabliczki na jednym słupku o średnicy 50–60 mm, natomiast wariant „0 szt.” oznacza samą tabliczkę bez uchwytów. Słupek należy zamówić osobno.
