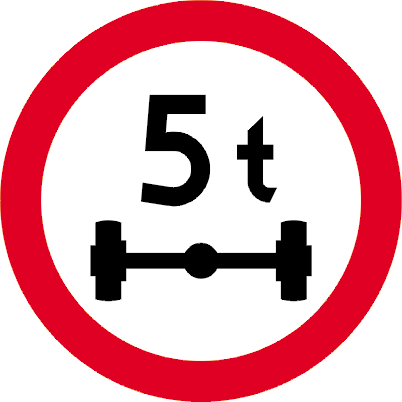

B-19 Znak drogowy: „zakaz wjazdu pojazdów o nacisku osi większym niż ... t” fi 600 mm 1 TYP (RA1) + 2 uchwyty w kpl.

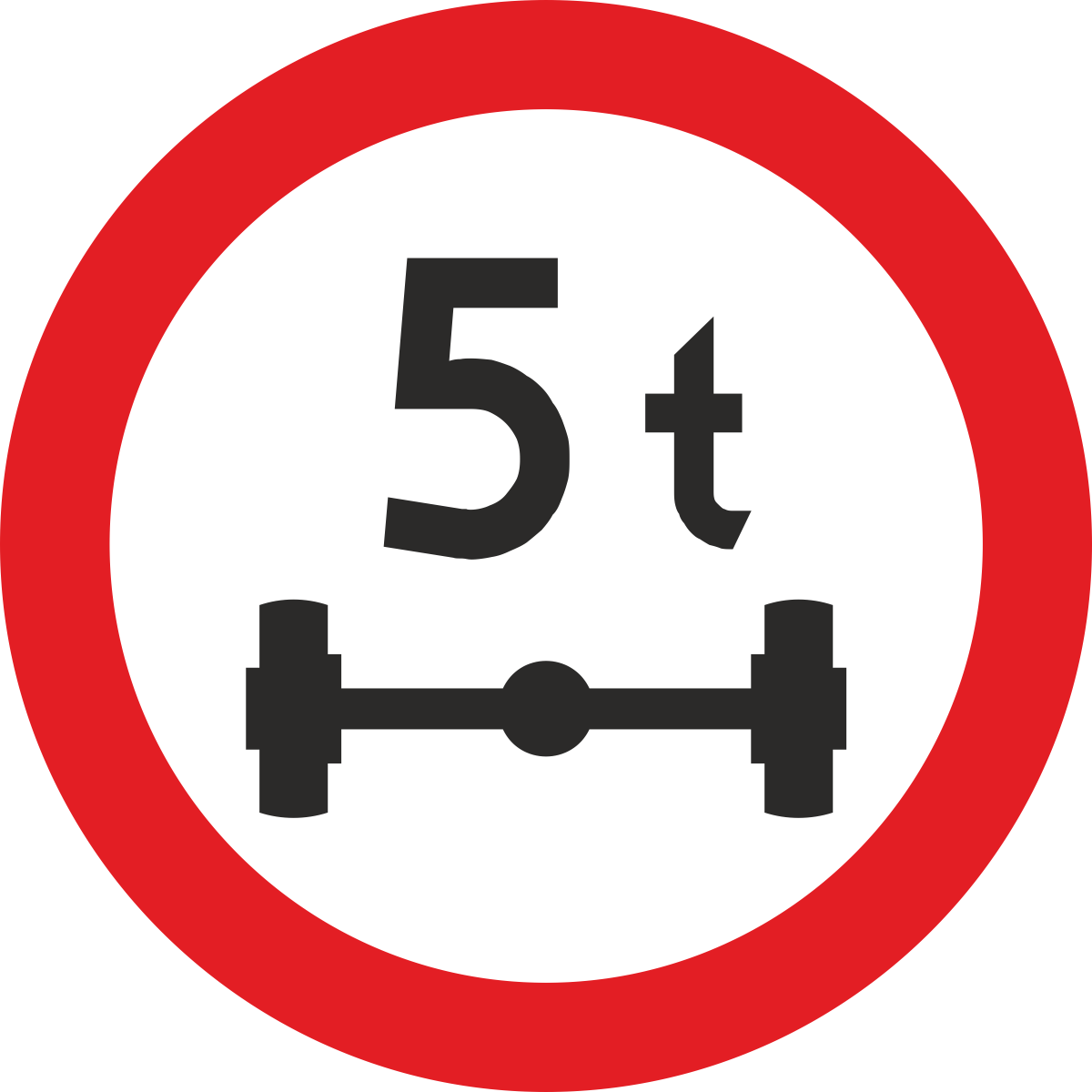

Znak drogowy B-19 „zakaz wjazdu pojazdów o nacisku osi większym niż ... t” stosuje się przed odcinkami dróg, których nośność nawierzchni nie jest dostosowana do nacisku osi pojedynczej pojazdu wynoszącego 80 kN, a także przed odcinkami dróg krajowych, których nośność nie jest dostosowana do nacisku 100 kN. To znak zakazu wykorzystywany wszędzie tam, gdzie trzeba ochronić nawierzchnię, most, przepust, groblę, nasyp lub inny wrażliwy fragment infrastruktury przed przeciążeniem osiowym.

Wielkość znaku: Ø 600 mm – mały (M)

Lico: 1 TYP (RA1) – folia odblaskowa I generacji

Tarcza: stal ocynkowana, blacha 1,25 mm, podwójnie zagięta na całym obwodzie (wyoblanie krawędzi), kształt koła.

Tył tarczy: malowany na szaro.

W praktyce znak B-19 pojawia się tam, gdzie droga wygląda niepozornie, ale nie powinna przejmować ruchu ciężkich zestawów. Wystarczy mostek na lokalnej trasie, odcinek nad przepustem, droga z lekką podbudową albo dojazd do pól i magazynów, aby przeciążona oś zaczęła niszczyć nawierzchnię szybciej niż sam ciężar całego pojazdu sugerowałby na pierwszy rzut oka.

To ważne rozróżnienie: znak B-19 odnosi się do nacisku osi, czyli obciążenia, jakie pojedyncza oś pojazdu przekazuje na jezdnię lub obiekt. Nie chodzi więc wyłącznie o masę całkowitą. Pojazd może formalnie nie być „najcięższy”, a mimo to generować zbyt duży nacisk jednej osi i realnie zagrażać trwałości drogi albo małego obiektu inżynierskiego.

• przed mostkami, przepustami, wiaduktami, groblami i nasypami o ograniczonej nośności,
• na drogach gminnych o słabszej podbudowie lub starszej konstrukcji,
• na ulicach lokalnych i dojazdowych, które nie powinny przejmować ruchu ciężkich zestawów,
• na odcinkach prowadzących do stref magazynowych, placów budowy, gospodarstw i dróg technologicznych,
• na nowych lub świeżo wyremontowanych fragmentach drogi, które wymagają ochrony przed przeciążeniem osiowym,
• w miejscach, gdzie zarządca drogi chce skierować ruch ciężki na trasy o wyższej nośności.

W odróżnieniu od znaku B-18, który ogranicza dopuszczalną masę całkowitą, B-19 precyzyjnie uderza w problem przeciążonych osi. Dzięki temu lepiej chroni drogi lokalne, konstrukcje mostowe i obiekty, które najbardziej cierpią właśnie od nacisków punktowych.

Ten wariant to znak drogowy B-19 fi 600 mm 1 TYP, czyli znak kołowy w rozmiarze małym (M). Średnica 600 mm jest standardowym wyborem przede wszystkim tam, gdzie ruch odbywa się z mniejszymi prędkościami, a znak ma czytelnie działać w lokalnym układzie drogowym – bez konieczności stosowania większej tarczy typowej dla tras szybszych lub bardziej obciążonych ruchem ciężkim.

Fi 600 mm sprawdza się szczególnie dobrze przy stałej organizacji ruchu na drogach gminnych, ulicach osiedlowych, dojazdach lokalnych oraz drogach wewnętrznych. W takich warunkach znak pozostaje czytelny, nie dominuje nad otoczeniem i spełnia swoją funkcję tam, gdzie ograniczenie nacisku osi ma przede wszystkim chronić lokalną infrastrukturę przed ruchem ciężkim.

• na drogach gminnych w stałej organizacji ruchu,
• na ulicach lokalnych i dojazdowych w obszarze zabudowanym,
• na drogach wewnętrznych należących do gmin, zakładów komunalnych i mniejszych stref przemysłowych,
• na krótkich odcinkach, gdzie ograniczenie ma zabezpieczać konkretny obiekt lub fragment nawierzchni,
• w miejscach, gdzie komunikat ma być czytelny dla ruchu lokalnego, a nie dla szybkiego tranzytu.

Przyjęta logika doboru rozmiaru jest tu prosta: na drogach gminnych w stałej organizacji ruchu znaki małe fi 600 mm są naturalnym wyborem. Z kolei przy remoncie drogi gminnej lub w czasowej organizacji ruchu, gdy oznakowania jest dużo i trzeba je mocniej wyeksponować, często lepiej sprawdza się rozmiar średni – koło fi 800 mm.

Wariant 1 TYP (RA1) oznacza zastosowanie folii odblaskowej I generacji. To praktyczny standard przy oznakowaniu dróg gminnych, lokalnych i wewnętrznych, gdzie znak ma być dobrze widoczny w typowych warunkach eksploatacji – przy umiarkowanych prędkościach i często także przy wsparciu oświetlenia ulicznego.

Dla porządku warto to wyjaśnić jasno: RA1 = 1 TYP = folia odblaskowa I generacji, natomiast RA2 = 2 TYP = folia odblaskowa II generacji. W przypadku tego modelu wybrano RA1, ponieważ przy znaku B-19 fi 600 mm przeznaczonym głównie na drogi lokalne jest to rozsądne rozwiązanie koszt–efekt, zapewniające czytelność oznakowania bez przewymiarowania parametrów.

Folia RA1 została zaprojektowana do produkcji pionowych znaków drogowych i tablic informacyjnych jako materiał o długim okresie trwałości. Zapewnia czytelny odbiór znaku w światłach reflektorów, dobry kontrast symbolu oraz właściwą widoczność w typowych warunkach ruchu lokalnego.

• czytelne odbicie w światłach pojazdów i przy oświetleniu ulicznym,
• dobry kontrast symbolu i pola z wartością tonażu,
• praktyczny wybór dla dróg gminnych, lokalnych i wewnętrznych,
• odporność na warunki atmosferyczne i typową eksploatację zewnętrzną,
• rozsądny wariant dla miejsc, w których nie ma potrzeby stosowania wyższej klasy odblaskowości RA2.

Dane dotyczące odblaskowości i barw dziennych dla tej klasy folii odpowiadają wymaganiom stosowanym przy profesjonalnym oznakowaniu pionowym. W połączeniu z małą tarczą fi 600 mm daje to spójny, funkcjonalny znak do stałej organizacji ruchu na drogach o charakterze lokalnym.

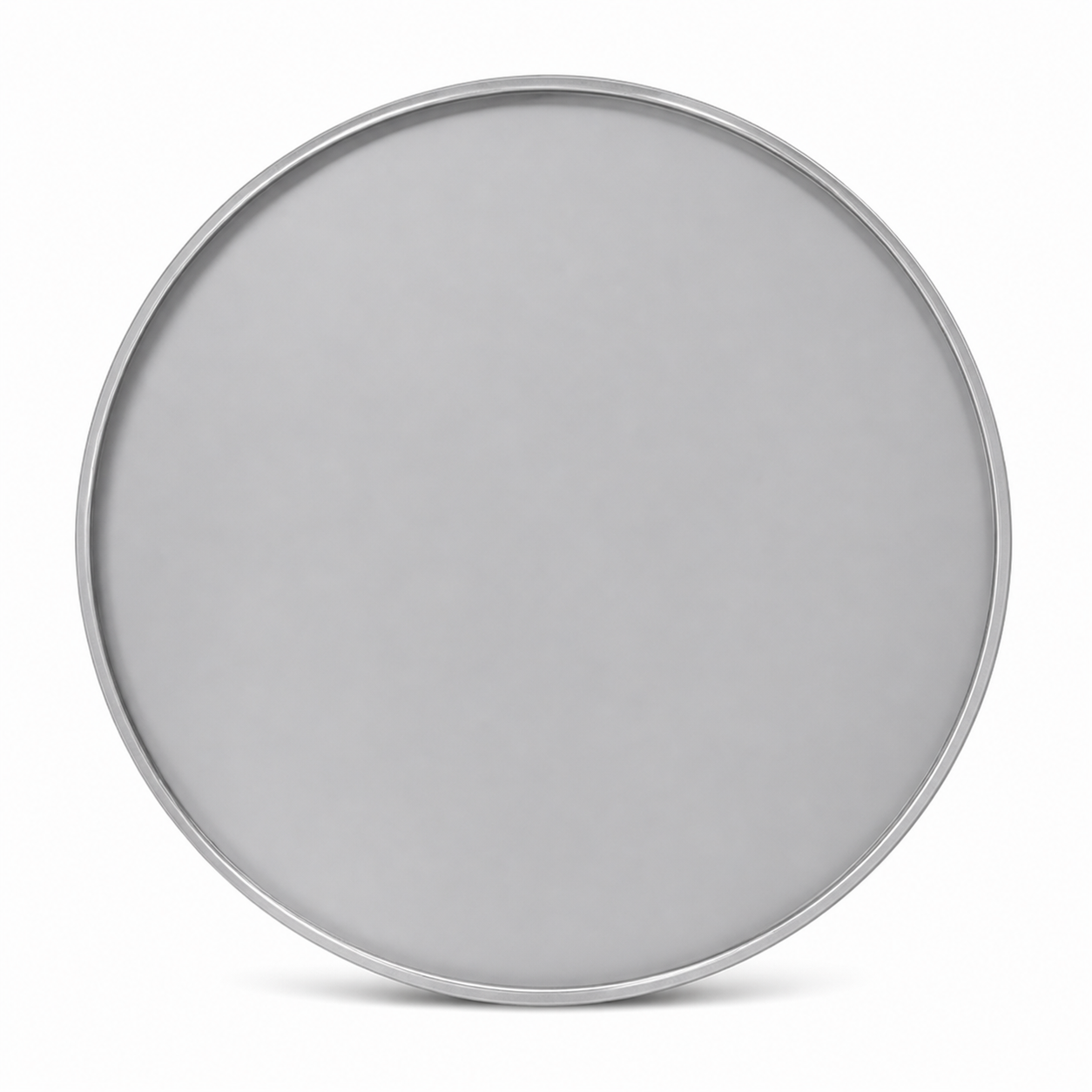

Podkład znaku drogowego B-19 wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Taka konstrukcja zapewnia odpowiednią sztywność, odporność na korozję oraz trwałość podczas wieloletniej eksploatacji na zewnątrz. To nie cienka tabliczka informacyjna, ale pełnoprawny znak drogowy przygotowany do pracy w rzeczywistych warunkach drogowych.

Podwójnie zagięta krawędź na całym obwodzie wzmacnia tarczę, poprawia bezpieczeństwo montażu i ogranicza ryzyko odkształceń. Tył znaku zabezpieczony jest powłoką w kolorze szarym, co odpowiada standardowi wykonania profesjonalnego oznakowania pionowego.

Tak wykonany znak drogowy B-19 fi 600 mm 1 TYP nadaje się do stałej organizacji ruchu oraz do zastosowań wszędzie tam, gdzie liczy się trwałość, sztywność i pewny montaż na słupkach stalowych z użyciem uchwytów do krawędzi tarczy.

Dobór słupka pod znak drogowy B-19 fi 600 mm zależy od miejsca montażu, wymaganej wysokości posadowienia, rodzaju pobocza lub chodnika oraz obowiązującej skrajni. Przy małych znakach również trzeba zachować prawidłową wysokość i sposób mocowania, aby oznakowanie było dobrze widoczne dla kierowców i stabilne w codziennej eksploatacji.

• chroni nawierzchnię, mostki i przepusty przed przeciążeniem przez zbyt duży nacisk osi,
• ogranicza powstawanie kolein, spękań, deformacji i zapadnięć na drogach o słabszej konstrukcji,
• zmniejsza ryzyko uszkodzeń obiektów inżynierskich i kosztownych napraw infrastruktury,
• pomaga kierować ruch ciężkich pojazdów na drogi o wyższej nośności,
• ułatwia zarządcy drogi utrzymanie lokalnej sieci drogowej w bezpiecznym stanie technicznym,
• porządkuje ruch w sposób czytelny dla kierowcy i możliwy do egzekwowania w praktyce.

Nie. Znak B-19 odnosi się do nacisku pojedynczej osi, a nie do dopuszczalnej masy całkowitej pojazdu lub zestawu. To właśnie zbyt duży nacisk osi najczęściej powoduje szybkie niszczenie słabszych dróg i małych obiektów.

Fi 600 mm sprawdza się przede wszystkim na drogach gminnych, ulicach lokalnych, dojazdach osiedlowych oraz drogach wewnętrznych w stałej organizacji ruchu. To dobry format tam, gdzie ruch odbywa się z mniejszymi prędkościami i nie ma potrzeby stosowania większej tarczy.

RA1 to folia odblaskowa I generacji stosowana jako praktyczny standard na drogach lokalnych i wewnętrznych. RA2 to folia II generacji o wyższej odblaskowości, wybierana częściej na trasy szybsze, nieoświetlone lub bardziej wymagające pod względem widoczności.

Wartość wynika z nośności drogi lub obiektu oraz z zatwierdzonej organizacji ruchu. Na tarczy umieszcza się konkretną wartość w tonach odpowiadającą dopuszczalnemu naciskowi osi w danym miejscu.

Dobór słupka zależy od lokalizacji montażu, wysokości ustawienia oraz warunków terenowych. Pomocna jest grafika w sekcji „Jak dobrać słupek do znaku?”, a sam znak montuje się z wykorzystaniem uchwytów do krawędzi tarczy.
