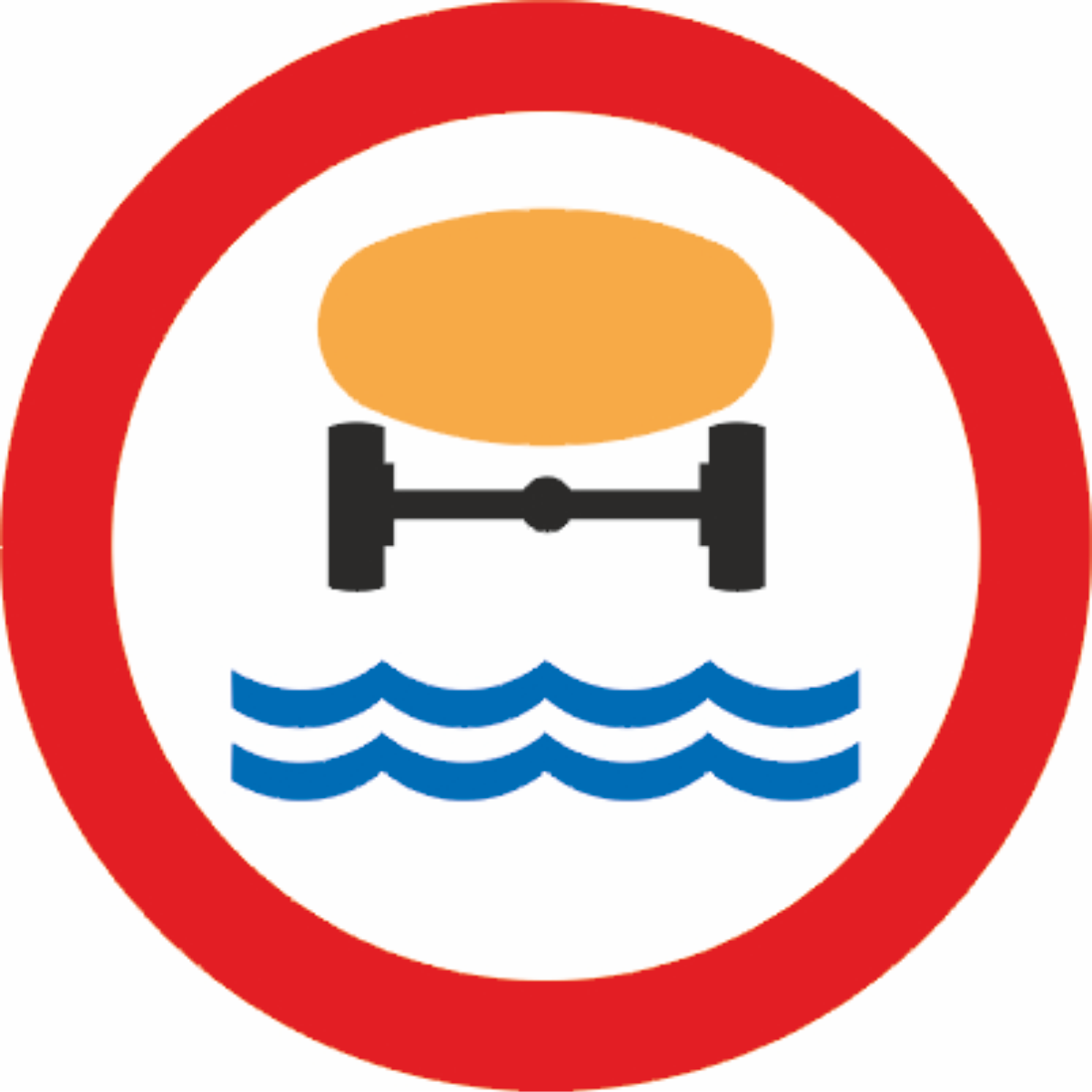

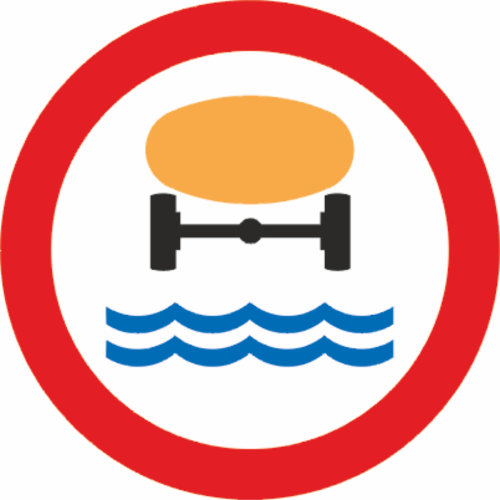

B-14 znak drogowy „zakaz wjazdu pojazdów z materiałami, które mogą skazić wodę” fi 600 mm mały 1 TYP (RA1)
W pobliżu ujęć wody, cieków, zbiorników, stref ochronnych i infrastruktury hydrotechnicznej nawet pojedyncza awaria pojazdu przewożącego niebezpieczny ładunek może mieć poważne skutki środowiskowe. W takich miejscach oznakowanie musi jasno wskazywać, że wybrane pojazdy nie mogą wjechać na dany odcinek.
Znak drogowy B-14 „zakaz wjazdu pojazdów z materiałami, które mogą skazić wodę” stosuje się w celu ograniczenia ruchu pojazdów przewożących określone towary niebezpieczne. Ten wariant ma średnicę fi 600 mm, lico z folii odblaskowej 1 TYP (RA1) oraz stalowy podkład z podwójnie zaginaną krawędzią.
Znak B-14 oznacza zakaz wjazdu pojazdów przewożących materiały, które w razie wycieku, awarii lub kolizji mogłyby doprowadzić do skażenia wody. Dotyczy to wybranych materiałów niebezpiecznych oraz ładunków, których transport wymaga szczególnej kontroli ze względu na ryzyko środowiskowe.
W praktyce znak ma chronić miejsca wrażliwe: ujęcia wody, cieki, zbiorniki, kanalizację deszczową, obiekty hydrotechniczne oraz trasy, na których ewentualny wyciek mógłby szybko przedostać się do środowiska wodnego.
Znak B-14 stosuje się wobec pojazdów przewożących towary niebezpieczne określone w odrębnych przepisach, w ilościach, dla których wymagane jest oznakowanie pojazdu pomarańczowymi tablicami ostrzegawczymi.
Zakaz obejmuje między innymi wybrane materiały i towary z grup:
- klasa 3 – materiały ciekłe zapalne,
- klasa 4.3 – materiały, które w kontakcie z wodą wydzielają gazy palne,
- klasa 6.1 i 6.2 – materiały trujące oraz zakaźne,
- klasa 8 – materiały żrące,
- klasa 2 – gazy trujące lub żrące,
- klasa 9 – materiały zagrażające środowisku.
Taki zakres sprawia, że B-14 jest znakiem specjalistycznym, stosowanym nie dla zwykłego ograniczenia ruchu, lecz dla ochrony wody i terenów szczególnie wrażliwych na zanieczyszczenie.
Znak B-14 stosuje się w miejscach, gdzie przejazd pojazdów z ładunkami mogącymi skazić wodę byłby niepożądany ze względu na ochronę środowiska, bezpieczeństwo infrastruktury lub ryzyko przedostania się zanieczyszczeń do cieków, zbiorników albo kanalizacji deszczowej.
Typowe lokalizacje zastosowania:
- drogi gminne i lokalne w pobliżu ujęć wody oraz stref ochronnych,
- dojazdy do zbiorników retencyjnych, przepompowni, oczyszczalni i obiektów hydrotechnicznych,
- odcinki, z których spływ zanieczyszczeń mógłby trafić do kanalizacji deszczowej lub cieków wodnych,
- rejony mostów, przepustów, rowów odwadniających oraz terenów o podwyższonej wrażliwości środowiskowej,
- trasy, na których zarządca kieruje transport wybranych ładunków na drogę alternatywną.
Dobrze ustawiony znak B-14 pomaga wyeliminować ryzykowny transport z odcinka, na którym skutki ewentualnej awarii mogłyby być szczególnie trudne do opanowania.
Prezentowany wariant to okrągły znak zakazu o średnicy 600 mm. Jest to rozmiar mały, często stosowany na drogach gminnych, lokalnych, dojazdowych i wewnętrznych, gdzie prędkości są umiarkowane, a znak jest odczytywany z typowej odległości.
Format fi 600 mm dobrze pasuje do:
- dróg gminnych i lokalnych,
- dojazdów do obiektów wodnych i technicznych,
- stref ochronnych oraz terenów wrażliwych środowiskowo,
- miejsc, w których projekt organizacji ruchu przewiduje mały rozmiar znaku zakazu.
Jeżeli znak ma być widoczny z większej odległości, w trudniejszym tle drogowym lub przy wyższych prędkościach, należy rozważyć większą tarczę zgodną z projektem organizacji ruchu.
Wersja 1 TYP (RA1) oznacza folię odblaskową I generacji. To praktyczny standard do wielu lokalizacji na drogach gminnych, lokalnych i dojazdowych, gdzie znak ma być czytelny w typowych warunkach dziennych oraz nocnych.
Dobór folii w praktyce:
- RA1 / 1 TYP – standardowa odblaskowość do wielu zastosowań lokalnych i gminnych,
- RA2 / 2 TYP – wyższa odblaskowość, lepsza widoczność po zmroku i z większej odległości.
Ten produkt dotyczy wariantu B-14 fi 600 mm 1 TYP (RA1). Jeżeli oznakowanie ma pracować w miejscu o słabym oświetleniu, przy większych prędkościach albo w otoczeniu wielu innych znaków i urządzeń BRD, warto rozważyć wersję z folią RA2.
Znak wykonany jest na stalowym podkładzie z blachy ocynkowanej o grubości 1,25 mm. Taka konstrukcja zapewnia sztywność tarczy, stabilne podparcie lica odblaskowego oraz odporność na typowe warunki eksploatacyjne występujące przy oznakowaniu pionowym.
- podkład: blacha stalowa ocynkowana 1,25 mm,
- krawędź: podwójnie zaginana po obwodzie,
- lico: folia odblaskowa 1 TYP (RA1),
- tył znaku: szary, estetycznie wykończony,
- waga znaku: ok. 3,5 kg,
- uchwyty montażowe: opcjonalne, wybierane przy zakupie.
Podwójnie zaginana krawędź wzmacnia tarczę, ogranicza ryzyko odkształceń i poprawia bezpieczeństwo obsługi podczas transportu oraz montażu.
Znak B-14 można zamontować na standardowych słupkach stosowanych w oznakowaniu pionowym. Przy zakupie należy wybrać, czy znak ma zostać dostarczony jako sama tarcza, czy razem z 2 uchwytami montażowymi do słupka.
Przy montażu znaku należy dobrać długość słupka do miejsca ustawienia, sposobu posadowienia oraz wymaganej wysokości dolnej krawędzi tarczy. Prawidłowa wysokość montażu wpływa na widoczność znaku i bezpieczeństwo użytkowników drogi.
Z punktu widzenia BRD i ochrony środowiska znak B-14 jest szczególnie ważny, ponieważ ogranicza przejazd pojazdów z ładunkami, które w razie awarii mogłyby doprowadzić do skażenia wody. To oznakowanie pomaga zarządcy drogi wyprowadzić taki transport z odcinków wrażliwych na zanieczyszczenia.
- ogranicza ryzyko skażenia wód powierzchniowych i infrastruktury odwodnieniowej,
- wspiera ochronę ujęć wody, zbiorników, cieków oraz stref ochronnych,
- porządkuje ruch pojazdów przewożących wybrane towary niebezpieczne,
- ułatwia kierowanie transportu na bezpieczniejsze trasy alternatywne.
Znak B-14 zakazuje wjazdu pojazdom przewożącym materiały, które w razie wycieku lub awarii mogłyby skazić wodę, szczególnie w pobliżu ujęć, cieków, zbiorników i stref ochronnych.
Nie. Znak dotyczy pojazdów przewożących określone materiały mogące skazić wodę, w ilościach wymagających oznakowania pojazdu pomarańczowymi tablicami ostrzegawczymi.
Fi 600 mm to rozmiar mały, najczęściej wybierany na drogach gminnych, lokalnych i dojazdowych, jeżeli taki format wynika z projektu organizacji ruchu i warunków widoczności.
RA1, czyli 1 TYP, to folia odblaskowa I generacji do standardowych zastosowań. RA2, czyli 2 TYP, daje wyższą odblaskowość i lepszą widoczność po zmroku oraz z większej odległości.
Nie. Przy zakupie można wybrać wariant „Nie”, czyli sam znak bez uchwytów, albo wariant „Tak”, czyli znak z 2 uchwytami montażowymi do słupka.
