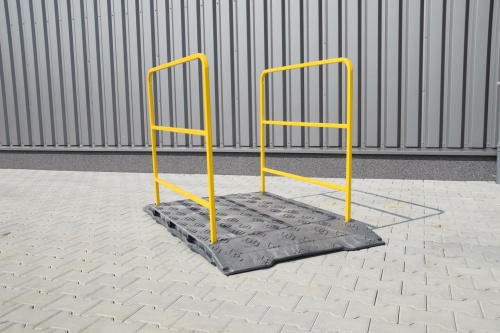

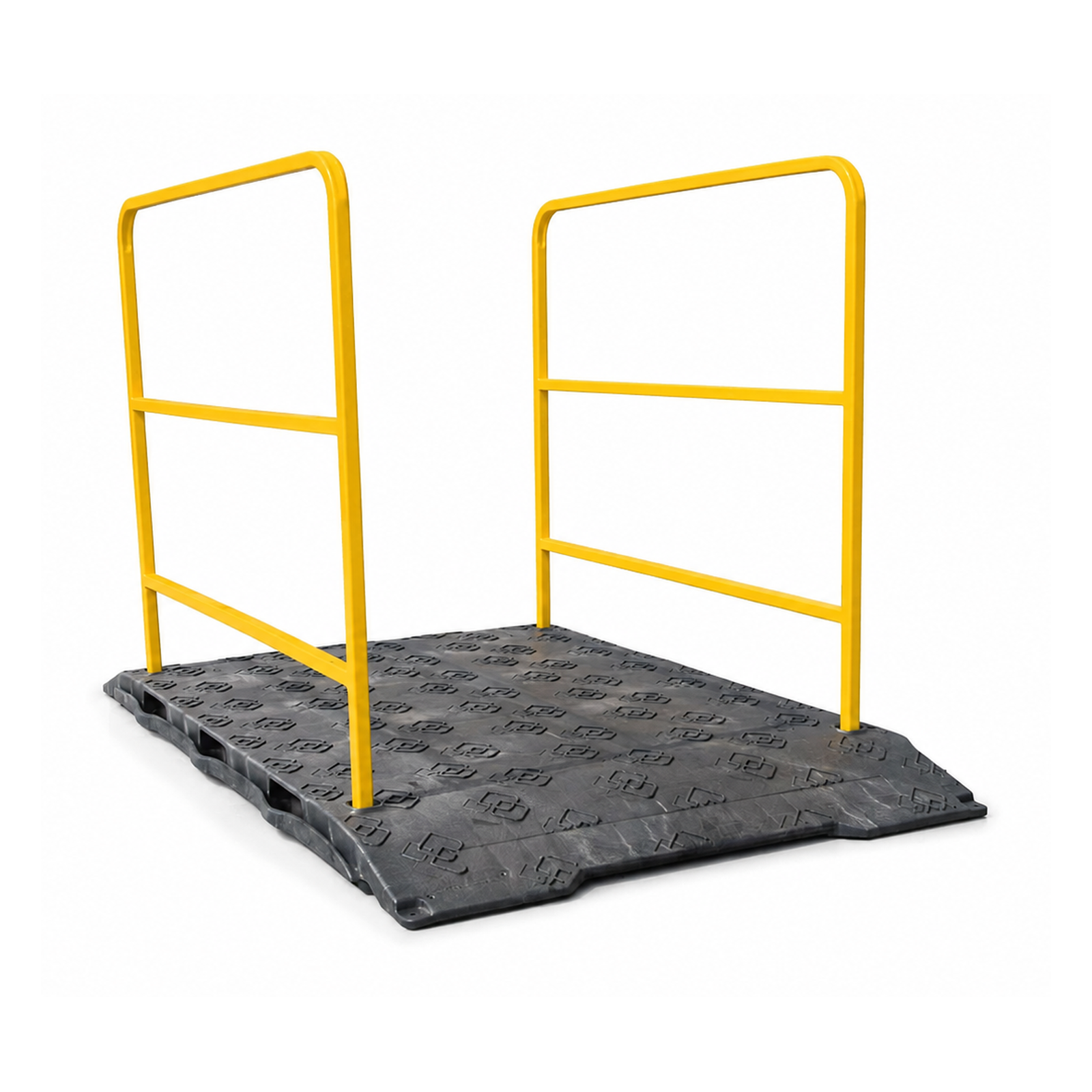

Kładka dla pieszych U-28 1700×1000 mm
Kładka dla pieszych U-28 służy do wyznaczania tymczasowego przejścia nad wykopami w rejonie robót drogowych i budowlanych. Pomost z antypoślizgową fakturą oraz boczne balustrady tworzą wydzielony tor przejścia.
Kładka ma wymiary 1700×1000 mm i masę 33 kg. Maksymalne obciążenie wynosi 300 kg. Pomost wykonano z PCV, a balustrady z profili stalowych lakierowanych proszkowo.
Kładka U-28 umożliwia zachowanie ciągłości ruchu pieszego w miejscach, w których wykop przecina chodnik lub inny ciąg komunikacyjny. Stosuje się ją podczas prac przy instalacjach podziemnych, remontów ulic oraz robót budowlanych.
Przejście należy połączyć z odpowiednio przygotowanymi dojściami. Położenie kładki i wygrodzenie otoczenia powinny prowadzić pieszych przez pomost oraz ograniczać dostęp do niezabezpieczonych krawędzi wykopu.
Pomost z PCV ma antypoślizgową fakturę, która wspomaga przyczepność podczas przechodzenia. Powierzchnię trzeba utrzymywać w czystości: błoto, lód i inne zabrudzenia mogą pogarszać warunki przejścia.

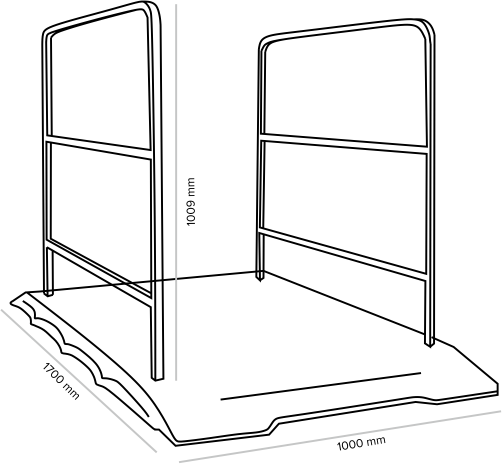

Balustrady z profili stalowych wyznaczają boczne granice pomostu. Są lakierowane proszkowo, a ich wysokość wynosi 1000 mm. Pomost ma długość 1700 mm i szerokość 1000 mm.
Konstrukcja służy do ruchu pieszego. Dobór kładki powinien uwzględniać szerokość wykopu, stan miejsc podparcia i maksymalne obciążenie całego pomostu.
| Rodzaj produktu | tymczasowa kładka dla pieszych U-28 |
|---|---|
| Wymiary pomostu | 1700×1000 mm |
| Długość | 1700 mm |
| Szerokość | 1000 mm |
| Wysokość balustrad | 1000 mm |
| Masa | 33 kg |
| Maksymalne obciążenie | 300 kg |
| Materiał pomostu | PCV z antypoślizgową fakturą |
| Balustrady | profile stalowe lakierowane proszkowo |
| Maksymalna szerokość wykopu | 1,1 m przy prawidłowym podparciu |
| Minimalna długość podparcia | 30 cm z każdej strony wykopu |
- Sprawdź szerokość wykopu oraz stan gruntu w miejscach podparcia. Dla tego modelu szerokość wykopu nie powinna przekraczać 1,1 m.
- Zapewnij co najmniej 30 cm podparcia na każdym końcu kładki, na stabilnym i odpowiednio przygotowanym podłożu.
- Sprawdź przyleganie pomostu, stabilność konstrukcji oraz zamocowanie balustrad przed udostępnieniem przejścia.
- Przygotuj dojścia i zabezpiecz otoczenie tak, aby piesi mogli wejść na pomost bez niebezpiecznych uskoków.
- Nie przekraczaj maksymalnego obciążenia 300 kg. Kontroluj stan kładki oraz miejsc podparcia podczas użytkowania.
Przy minimalnym podparciu po 30 cm z obu stron długość pomostu 170 cm pozostawia 110 cm nad wykopem. Szerszy wykop wymaga dobrania odpowiednio dłuższej kładki.
Po opadach oraz po zmianach przy wykopie sprawdź, czy podłoże pod końcami pomostu nie uległo osłabieniu. Przed ponownym użyciem skontroluj stan powierzchni i balustrad.
Masa kładki wynosi 33 kg. Sposób przenoszenia i załadunku dobierz do jej masy oraz gabarytów; w transporcie zabezpiecz konstrukcję przed przesuwaniem i uszkodzeniem.
Nad jak szerokim wykopem można ustawić tę kładkę?Do 1,1 m, z zachowaniem minimum 30 cm podparcia z każdej strony oraz stabilnego podłoża.
Czy długość 1700 mm oznacza możliwość przejścia nad wykopem o szerokości 1,7 m?Nie. Część długości pomostu musi spoczywać na podłożu po obu stronach. Przy podparciu po 30 cm pozostaje 1,1 m nad wykopem.
Jakie jest maksymalne obciążenie?300 kg dla tej kładki. To obciążenie pomostu, a nie masa własna produktu.
Ile waży kładka?33 kg.
Z czego wykonano pomost i balustrady?Pomost z PCV z antypoślizgową fakturą; balustrady z profili stalowych lakierowanych proszkowo.
Czy antypoślizgowa faktura zastępuje czyszczenie pomostu?Nie. Należy usuwać błoto, lód i inne zabrudzenia oraz kontrolować stan powierzchni przejścia.
