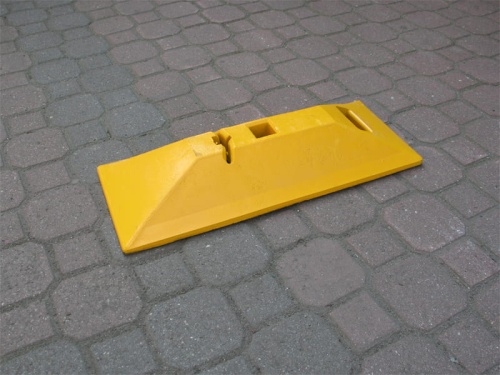

Separator punktowy U-25b 620×250×100 mm – żółty
Separator punktowy U-25b służy do optycznego i mechanicznego rozdzielania pasów oraz wyznaczania toru jazdy. Może być wykorzystywany do wydzielania pasów komunikacji zbiorowej i przy tymczasowych zmianach organizacji ruchu. Żółty element ma wymiary 620×250×100 mm, masę 12 kg i dwa punkty mocowania do nawierzchni.
Najważniejsze informacje
Co obejmuje produkt?
Produkt obejmuje 1 żółty separator punktowy 620×250×100 mm.
Tablica kierująca U-21 oraz elementy mocujące do nawierzchni nie znajdują się w zestawie. Tablicę należy zamówić zgodnie z projektem organizacji ruchu, a kołki, śruby lub kotwy dobrać do podłoża.
Zastosowanie
Separator wyznacza fizyczną granicę pomiędzy częściami jezdni i ułatwia kierowcom odczytanie przebiegu toru jazdy. Stosuje się go do:
- rozdzielania pasów o przeciwnych kierunkach ruchu,
- oddzielania pasów dla autobusów i tramwajów,
- wyznaczania toru jazdy i zawężonych pasów ruchu,
- oznaczania krawędzi jezdni,
- ograniczania niekontrolowanego wjazdu na powierzchnie wyłączone z ruchu oraz ciągi piesze i rowerowe.
Może być stosowany jako element tymczasowy podczas zmian organizacji ruchu.
Budowa i otwory w korpusie
Element ma długość 620 mm, szerokość 250 mm i wysokość 100 mm. Żółty kolor ułatwia zauważenie separatora na jezdni.
Dwa punkty montażowe służą do zamocowania separatora do nawierzchni. Korpus posiada również otwory 40×40 mm i 150×5 mm. Przy doborze tablicy należy sprawdzić dopasowanie jej części mocującej do odpowiedniego otworu.
Stosowanie z tablicą kierującą U-21
Na prostych odcinkach wygrodzenia separator może być stosowany z tablicą kierującą U-21. Tablica zwiększa czytelność przebiegu wygrodzenia i wskazuje właściwą stronę przejazdu.
Wariant U-21a lub U-21b, kierunek ustawienia oraz rozstaw separatorów należy dobrać do zatwierdzonego projektu organizacji ruchu.
Zdjęcie przedstawia przykład konfiguracji. Tablica U-21 jest osobnym produktem.
Dane techniczne
| Oznaczenie | U-25b |
|---|---|
| Rodzaj | Separator drogowy punktowy |
| Wymiary | 620×250×100 mm |
| Długość | 620 mm |
| Szerokość | 250 mm |
| Wysokość | 100 mm |
| Masa | 12 kg |
| Kolor | Żółty |
| Punkty mocowania do nawierzchni | 2 |
| Otwory w korpusie | 40×40 mm oraz 150×5 mm |
| Tablica U-21 | Brak w zestawie; dobierana osobno |
| Elementy montażowe | Brak w zestawie; dobierane do podłoża |
Montaż do nawierzchni
Separator należy ustawić w miejscu przewidzianym w projekcie organizacji ruchu. Przed wierceniem trzeba sprawdzić przebieg instalacji pod nawierzchnią.
Element należy zamocować w obu przewidzianych punktach. Dobór kołków, śrub lub kotew zależy od rodzaju i stanu nawierzchni, sposobu zakotwienia oraz przewidywanych obciążeń. Mocowanie do asfaltu, betonu lub kostki brukowej wymaga odpowiedniego rozwiązania dla danego podłoża.
Po montażu należy sprawdzić stabilność separatora, dokręcenie mocowań i ustawienie względem kierunku ruchu. Niewłaściwe mocowania mogą powodować poluzowanie elementu lub uszkodzenie nawierzchni.
Dobór do organizacji ruchu
Przed zastosowaniem na drodze publicznej należy uzgodnić wymiary separatora, sposób mocowania, rozstaw i tablice kierujące z projektantem organizacji ruchu albo właściwym zarządcą drogi.
Oznaczenie U-25b identyfikuje produkt, ale nie zastępuje sprawdzenia wymagań dla konkretnej lokalizacji. Rozmieszczenie elementów powinno odpowiadać zatwierdzonemu rozwiązaniu.
FAQ – najczęstsze pytania
Czy tablica U-21 jest w zestawie?
Nie. Produkt obejmuje separator; tablicę kierującą należy zamówić osobno, zgodnie z projektem organizacji ruchu.
Czy elementy montażowe są dołączone?
Nie. Kołki, śruby lub kotwy trzeba dobrać osobno do rodzaju nawierzchni i przewidywanych obciążeń.
Czy otwory 40×40 mm i 150×5 mm są punktami kotwienia do jezdni?
To wymiary otworów w korpusie. Do zamocowania separatora do nawierzchni służą dwa przewidziane punkty montażowe.
Jak dobrać stronę tablicy U-21?
Wariant U-21a lub U-21b i jego ustawienie należy wybrać zgodnie z kierunkiem przejazdu określonym w projekcie organizacji ruchu.
W jakim rozstawie ustawić separatory?
Rozstaw trzeba przyjąć zgodnie z projektem dla danego miejsca, uwzględniając przebieg wygrodzenia i wymagane oznakowanie.
Czy separator można stosować tymczasowo?
Tak, może być wykorzystany podczas czasowych zmian organizacji ruchu. Także w takim zastosowaniu wymaga prawidłowego zamocowania i oznakowania.
