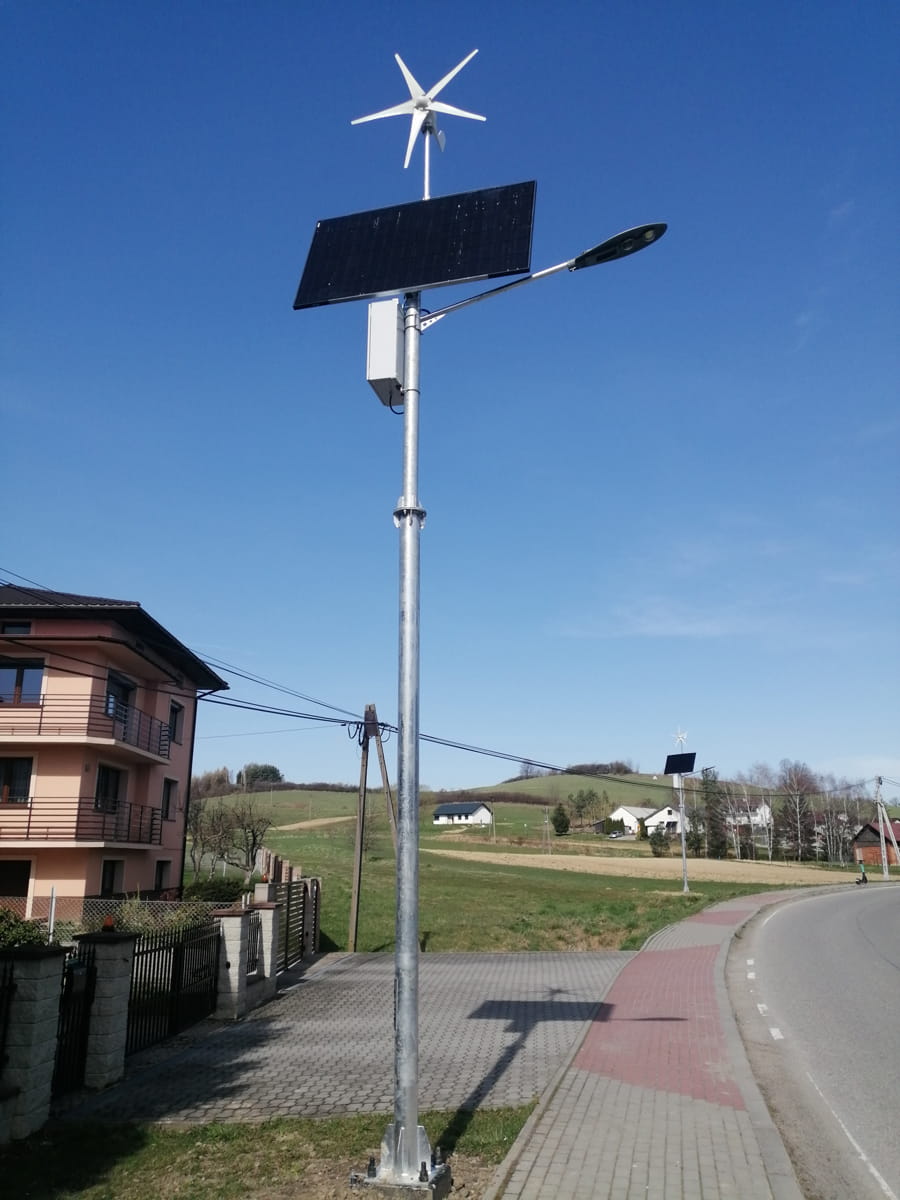

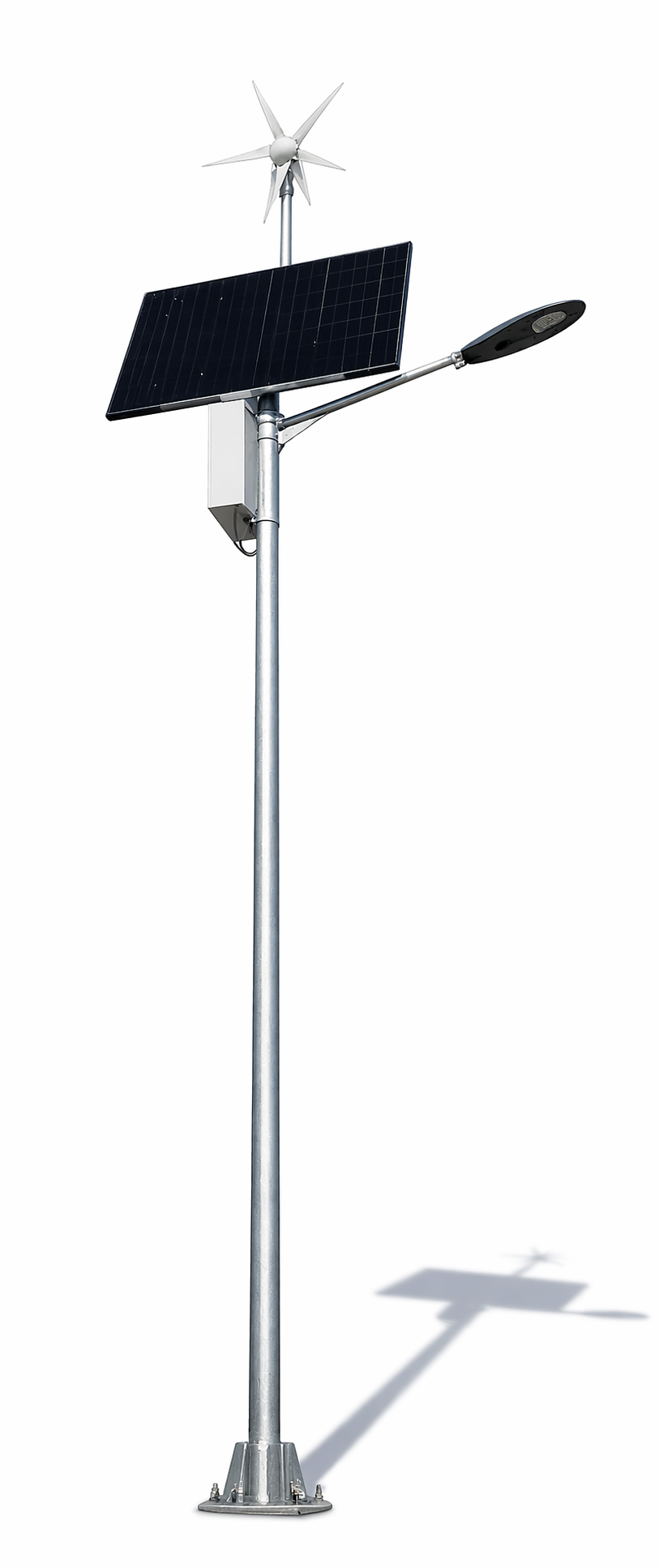

Lampa hybrydowa solarno-wiatrowa na duży obszar 20 W – kompletny zestaw ze słupem, panelami, turbiną i fundamentem

Lampa hybrydowa 20 W jest autonomicznym punktem oświetleniowym przeznaczonym do miejsc, w których doprowadzenie zasilania sieciowego byłoby trudne, kosztowne albo nieuzasadnione. Łączy energię pozyskiwaną z dwóch źródeł: paneli fotowoltaicznych oraz turbiny wiatrowej.

Podstawowa konfiguracja obejmuje oprawę LED 20 W, dwa panele fotowoltaiczne, turbinę 100 W, słup 6 m, akumulator w obudowie ziemnej, sterownik, okablowanie, konstrukcję montażową i prefabrykowany fundament. Po zmroku układ automatycznie uruchamia oświetlenie zgodnie z ustawionym programem pracy.

Zestaw przeznaczony jest do autonomicznego oświetlania większych przestrzeni bez wykonywania kablowego przyłącza energetycznego. Może być stosowany między innymi przy:

• drogach, ulicach, parkingach i chodnikach,
• przejściach dla pieszych i skrzyżowaniach,
• terenach przemysłowych, magazynowych i strzeżonych,
• strefach mieszkalnych, posesjach i podjazdach,
• szkołach, boiskach i terenach rekreacyjnych,
• parkach, ogrodach, terenach zielonych i cmentarzach.

1. oprawa LED 20 W z wysięgnikiem 1,2 m i okablowaniem,
2. dwa panele fotowoltaiczne 160–180 W z konstrukcją i okablowaniem,
3. turbina wiatrowa 100 W / 12 V z elementami montażowymi i okablowaniem,
4. programowalny sterownik PWM 20 A z elementami montażowymi,
5. słup 6 m, Ø133 mm, dwuczęściowy, zabezpieczony ocynkiem ogniowym,
6. akumulator żelowy 100 Ah w hermetycznej obudowie ziemnej,
7. prefabrykowany fundament betonowy 1200 × 430 × 430 mm.

Panele fotowoltaiczne wytwarzają energię przy dostępnym promieniowaniu słonecznym, a turbina może uzupełniać ładowanie, kiedy warunki wiatrowe pozwalają na jej pracę. Energia gromadzona jest w akumulatorze, z którego po zmroku zasilana jest oprawa LED.

Napięciowy czujnik zmierzchowy automatycznie rozpoznaje porę uruchomienia i wyłączenia lampy. Programowalny sterownik kontroluje pracę instalacji oraz umożliwia dopasowanie harmonogramu świecenia do wymagań lokalizacji.

Opis dotyczy konfiguracji podstawowej podanej powyżej. Do konkretnej inwestycji można przygotować również inne warianty, które wymagają osobnego doboru i wyceny:

• oprawy LED do dużego obszaru o mocy 40 W lub 60 W,
• oprawy przeznaczone do doświetlania przejść dla pieszych,
• panele fotowoltaiczne o większej mocy oraz sterowniki PWM albo MPPT,
• akumulatory 100, 120, 150 lub 200 Ah oraz konfiguracje wieloakumulatorowe,
• słupy Ø108 albo Ø133 mm, jedno- lub dwuczęściowe, z konstrukcją dobraną do paneli,
• turbiny wiatrowe 100, 300 lub 400 W w wersjach 12 V albo 24 V,
• detekcja ruchu, ściemnianie, komunikacja radiowa pomiędzy lampami oraz sterowanie pilotem IR.

Parametry instalacji należy dobrać do miejsca montażu, wymaganego poziomu oświetlenia, czasu świecenia, zacienienia, warunków zimowych, temperatury, lokalnych obciążeń wiatrem oraz przyjętego programu pracy.

Deklarowane 16 godzin pracy i autonomia do 11 dni nie są wartościami gwarantowanymi w każdych warunkach. Rzeczywisty czas działania zależy między innymi od nasłonecznienia, prędkości i stabilności wiatru, temperatury, kondycji akumulatora, ustawień sterownika oraz poboru energii przez oprawę. Turbina nie gwarantuje produkcji energii przy słabym lub turbulentnym przepływie powietrza.

W zestawie stosowane są dwa panele z zakresu 160–180 W. Dokładną moc dostarczanych modułów należy potwierdzić przy zamówieniu.

• panele należy skierować i ustawić tak, aby możliwie ograniczyć zacienienie w ciągu dnia,
• turbinę należy umieścić w strefie swobodnego przepływu powietrza, z dala od przeszkód wywołujących silne zawirowania,
• fundament, konstrukcję i sposób posadowienia trzeba dopasować do warunków gruntowych oraz lokalnych obciążeń wiatrem,
• przed rozpoczęciem prac należy sprawdzić przebieg instalacji podziemnych,
• obudowa ziemna akumulatora powinna pozostać zabezpieczona przed wodą i zapewniać dostęp serwisowy,
• montaż oraz połączenia elektryczne należy wykonać zgodnie z instrukcją zestawu i wymaganiami właściwymi dla miejsca inwestycji.

• dwa uzupełniające się źródła pozyskiwania energii,
• praca bez stałego przyłącza do sieci energetycznej,
• komplet obejmujący najważniejsze elementy instalacji,
• automatyczne uruchamianie oprawy po zmroku,
• oprawa LED o stopniu ochrony IP67,
• słup zabezpieczony antykorozyjnie przez ocynk ogniowy,
• możliwość indywidualnego dopasowania konfiguracji do inwestycji.
