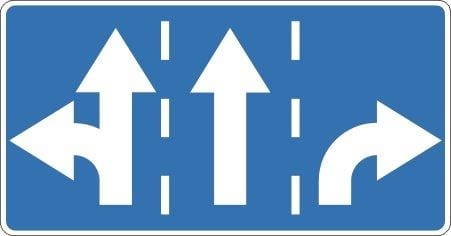

Znak F-10 „Kierunki na pasach ruchu” 1405x720 mm 1 TYP (RA1)
Na dojazdach do skrzyżowań z kilkoma pasami ruchu kierowca musi szybko odczytać, z którego pasa może jechać na wprost, skręcić w lewo albo w prawo. Znak F-10 „Kierunki na pasach ruchu” wskazuje obowiązujące kierunki jazdy przez skrzyżowanie z określonych pasów ruchu. Wariant 1405x720 mm z licem z folii odblaskowej 1 TYP (RA1) pomaga uporządkować ruch na wlocie skrzyżowania i ograniczyć spóźnione zmiany pasa.
1405x720 mm
folia odblaskowa 1 TYP (RA1)
F-10 – kierunki na pasach ruchu
wlot skrzyżowania / organizacja pasów
blacha stalowa ocynkowana 1,25 mm
podwójnie zaginana na obwodzie
Znak F-10 „Kierunki na pasach ruchu” stosuje się w celu wskazania na wlocie skrzyżowania obowiązujących kierunków jazdy przez skrzyżowanie z określonych pasów ruchu. Informuje, z którego pasa można jechać na wprost, skręcić w lewo albo skręcić w prawo, zgodnie z organizacją ruchu pokazaną na tablicy.
Znak F-10 stosuje się wtedy, gdy organizacja ruchu na wlocie skrzyżowania jest odmienna od ustalonej ogólnymi przepisami albo gdy uczestnicy ruchu mogą mieć wątpliwości co do obowiązującego układu jazdy, na przykład ze względu na dużą liczbę pasów ruchu.
Kierunki na pasach ruchu na wlocie skrzyżowania powinny wynikać ze szczegółowej analizy warunków ruchu. Znaczenie mają przede wszystkim natężenia ruchu na poszczególnych kierunkach, szerokość jezdni oraz historia zdarzeń drogowych na skrzyżowaniu.
Strzałki umieszczone na znaku F-10 powinny odpowiadać przyjętej organizacji ruchu i być w pełni zgodne ze strzałkami kierunkowymi umieszczonymi na jezdni. Znak F-10 może mieć wiele odmian uwzględniających rzeczywistą liczbę pasów ruchu oraz ustalone na nich kierunki.
Znak F-10 należy umieszczać w odległości do 50 m od miejsca wskazanej oznakowaniem poziomym organizacji ruchu. Dzięki temu kierowca otrzymuje informację odpowiednio blisko punktu, w którym musi zająć właściwy pas przed skrzyżowaniem.
Jeżeli liczba pasów ruchu na wlocie wyznaczonych dla tego samego kierunku jest większa niż trzy, znak F-10 należy powtarzać po lewej stronie na pasie dzielącym. Takie powtórzenie poprawia czytelność organizacji ruchu przy większej liczbie pasów.
Format 1405x720 mm zapewnia dużą, dobrze widoczną powierzchnię do przedstawienia układu pasów i strzałek kierunkowych. Taki rozmiar sprawdza się na wlotach o większym obciążeniu ruchem, gdzie kierowca potrzebuje szybkiej i jednoznacznej informacji z odpowiednim wyprzedzeniem.
| Nazwa produktu | Znak drogowy F-10 „Kierunki na pasach ruchu” |
| Wymiar | 1405x720 mm |
| Rodzaj lica | folia odblaskowa 1 TYP (RA1) |
| Podkład | blacha stalowa ocynkowana grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Funkcja znaku | wskazanie obowiązujących kierunków jazdy z poszczególnych pasów ruchu |
Lico znaku wykonane jest z folii odblaskowej 1 TYP (RA1). Jest to folia odblaskowa I generacji, stosowana w oznakowaniu drogowym do zapewnienia czytelności treści w dzień oraz po zmroku przy oświetleniu reflektorami pojazdów.
W przypadku znaku F-10 widoczność układu pasów i strzałek kierunkowych ma duże znaczenie, ponieważ kierowca musi wcześniej zrozumieć, który pas odpowiada jego planowanemu kierunkowi jazdy.
Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność tarczy i poprawia trwałość w warunkach drogowych. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Sposób montażu znaku F-10 należy dobrać do miejsca ustawienia, konstrukcji wsporczej oraz wymagań wynikających z projektu organizacji ruchu. Przy tablicach kierunkowych ważne jest stabilne mocowanie i ustawienie znaku w taki sposób, aby schemat pasów był widoczny przed punktem decyzyjnym.
Dobór słupka powinien uwzględniać wymiar znaku, miejsce ustawienia, warunki terenowe oraz wymagania wynikające z projektu organizacji ruchu. Przy znaku F-10 ważne jest takie usytuowanie, aby komunikat o kierunkach na pasach był widoczny przed skrzyżowaniem.
Znak F-10 zwiększa przewidywalność zachowań kierowców przed skrzyżowaniem. Czytelne przypisanie kierunków jazdy do poszczególnych pasów ogranicza spóźnione zmiany pasa, gwałtowne hamowanie oraz ryzyko zderzeń bocznych i najechań.
Dobrze widoczna tablica poprawia czas reakcji, wspiera płynność ruchu i zmniejsza liczbę błędnych manewrów na wlocie skrzyżowania.
Do czego służy znak F-10?
Znak F-10 wskazuje obowiązujące kierunki jazdy przez skrzyżowanie z poszczególnych pasów ruchu.
Jaki wymiar ma ten znak F-10?
Ten wariant znaku F-10 ma wymiar 1405x720 mm.
Jaką folię odblaskową zastosowano na licu?
Lico wykonane jest z folii odblaskowej 1 TYP (RA1), czyli folii odblaskowej I generacji.
W jakiej odległości ustawia się znak F-10?
Znak F-10 należy umieszczać w odległości do 50 m od miejsca wskazanej oznakowaniem poziomym organizacji ruchu.
