Znak F-10 Kierunki na pasach ruchu 1785 × 720 mm, 2 TYP (RA2)

Na wlocie do dużego skrzyżowania kierowca musi szybko podjąć decyzję, z którego pasa może jechać na wprost, skręcić w prawo albo skręcić w lewo. Gdy pasów jest kilka, a ruch jest intensywny, samo oznakowanie poziome może być niewystarczające — szczególnie przy dużym natężeniu pojazdów, w deszczu, po zmroku albo w rejonie rozbudowanych wlotów miejskich.

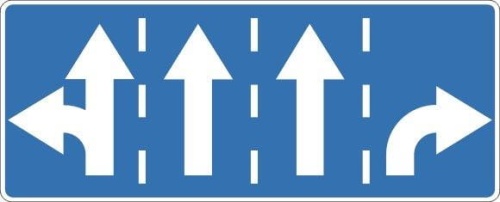

Znak F-10 „Kierunki na pasach ruchu” w formacie 1785 × 720 mm czytelnie pokazuje układ pasów i przypisane im kierunki jazdy. Duża tablica pomaga kierowcom wcześniej zająć właściwy pas, ogranicza spóźnione manewry i poprawia płynność ruchu przed skrzyżowaniem.

Najważniejsze informacje w skrócie

Znaczenie i praktyczne zastosowanie

Znak F-10 „Kierunki na pasach ruchu” wskazuje dozwolone kierunki jazdy z poszczególnych pasów ruchu przed skrzyżowaniem. Dzięki schematowi strzałek kierowca wie, z którego pasa może pojechać na wprost, skręcić w prawo albo skręcić w lewo, zgodnie z organizacją ruchu przyjętą dla danego wlotu.

Znak stosuje się szczególnie tam, gdzie organizacja ruchu na wlocie skrzyżowania może budzić wątpliwości, liczba pasów jest większa, a wybór właściwego pasa powinien nastąpić odpowiednio wcześnie. Dotyczy to m.in. skrzyżowań wielopasowych, wlotów przy obiektach handlowych, dojazdów do stref przemysłowych, rejonów łącznic oraz skrzyżowań o bardziej złożonej geometrii.

Wariant 1785 × 720 mm zapewnia dużą powierzchnię do czytelnego odwzorowania układu pasów i strzałek kierunkowych. Jest to praktyczny format do miejsc, w których standardowa mniejsza tablica mogłaby być zbyt mało czytelna dla kierowcy jadącego w ruchu miejskim lub przy większym natężeniu pojazdów.

Ustawienie znaku F-10 przed skrzyżowaniem

Znak F-10 należy umieszczać w odległości do 50 m od miejsca wskazanej oznakowaniem poziomym organizacji ruchu. Oznacza to, że tablica powinna pojawić się na tyle blisko właściwego układu pasów, aby kierowca mógł odczytać schemat i bezpiecznie zająć odpowiedni pas przed skrzyżowaniem.

Jeżeli liczba pasów ruchu na wlocie wyznaczonych dla tego samego kierunku jest większa niż trzy, znak F-10 należy powtarzać po lewej stronie na pasie dzielącym jezdnie. Takie powtórzenie poprawia widoczność informacji przy szerokich wlotach i ogranicza ryzyko, że kierowca na skrajnym pasie nie zauważy schematu kierunków.

Układ strzałek na znaku powinien być zgodny z rzeczywistą organizacją ruchu i odpowiadać oznakowaniu poziomemu na jezdni. Z tego powodu grafika znaku F-10 powinna wynikać z projektu organizacji ruchu oraz faktycznego przebiegu pasów na danym wlocie.

Format 1785 × 720 mm – czytelny schemat na dużych wlotach

Format 1785 × 720 mm pozwala wyraźnie przedstawić kilka pasów ruchu i przypisane im kierunki. Dzięki dużej szerokości tablicy schemat jest czytelniejszy niż na mniejszych formatach, szczególnie wtedy, gdy znak ma odwzorować bardziej rozbudowany układ pasów.

Taki rozmiar jest szczególnie przydatny na wlotach obciążonych ruchem, przy skrzyżowaniach miejskich, dojazdach do centrów handlowych, magazynów, zakładów produkcyjnych, stref logistycznych oraz w miejscach, w których kierowcy muszą wcześniej wybrać właściwy pas.

Duża tablica ogranicza liczbę spóźnionych zmian pasa, gwałtownych hamowań i niepewnych manewrów. Kierowca szybciej rozumie układ skrzyżowania, a ruch na wlocie staje się bardziej przewidywalny.

Dane techniczne

Konstrukcja i wykonanie znaku

Tarcza znaku wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź zwiększa sztywność dużej tablicy i ogranicza podatność na odkształcenia podczas transportu, montażu oraz eksploatacji w terenie.

Tył znaku zabezpieczony jest farbą w kolorze szarym. Taka konstrukcja odpowiada standardowi profesjonalnego oznakowania drogowego i dobrze sprawdza się przy dużych znakach uzupełniających montowanych na wlotach skrzyżowań.

Przy formacie 1785 × 720 mm szczególnie ważne jest stabilne zamocowanie znaku do odpowiednio dobranej konstrukcji. Miejsce montażu powinno zapewniać dobrą widoczność tablicy i nie może ograniczać skrajni ani czytelności innych elementów oznakowania.

Folia odblaskowa 2 TYP (RA2)

2 TYP (RA2) to folia odblaskowa II generacji, zapewniająca wyższą skuteczność odbicia światła niż folia RA1. W przypadku znaku F-10 ma to szczególne znaczenie, ponieważ kierowca musi odczytać nie tylko symbol, ale cały schemat pasów i kierunków jazdy.

Folia RA2 poprawia widoczność znaku po zmroku, w deszczu i w miejscach o słabszym oświetleniu. Dzięki temu tablica jest łatwiejsza do odczytania z większej odległości, co daje kierowcy więcej czasu na spokojną zmianę pasa i przygotowanie do manewru.

Dla porównania RA1, czyli folia odblaskowa I generacji, jest rozwiązaniem wystarczającym w spokojniejszych warunkach i przy dobrym oświetleniu. Przy dużych, wielopasowych wlotach oraz ważnych skrzyżowaniach zastosowanie RA2 jest praktycznie uzasadnione.

Montaż

Jak dobrać słupek do znaku?

Znak F-10 w formacie 1785 × 720 mm wymaga stabilnego montażu. Konstrukcja wsporcza powinna być dobrana do miejsca ustawienia, wymiaru tablicy oraz warunków terenowych. Przy większych tablicach szczególnie ważne jest, aby znak był dobrze widoczny, a jednocześnie bezpiecznie osadzony i odporny na oddziaływanie wiatru.

Wpływ na bezpieczeństwo ruchu

Znak F-10 poprawia przewidywalność zachowań kierowców przed skrzyżowaniem. Czytelne przypisanie kierunków jazdy do poszczególnych pasów ogranicza liczbę spóźnionych zmian pasa, gwałtownego hamowania i niepewnych manewrów wykonywanych tuż przed linią zatrzymania lub w obrębie skrzyżowania.

W dużym formacie 1785 × 720 mm tablica jest szczególnie przydatna tam, gdzie kierowcy muszą odczytać bardziej rozbudowany układ pasów. Im wcześniej informacja zostanie zauważona, tym większa szansa na spokojne zajęcie właściwego pasa i płynniejszy przejazd przez skrzyżowanie.

• ułatwia wcześniejszy wybór właściwego pasa ruchu,
• ogranicza spóźnione zmiany pasa przed skrzyżowaniem,
• zmniejsza ryzyko zderzeń bocznych i najechań,
• poprawia płynność przejazdu przez wlot skrzyżowania,
• wspiera czytelność organizacji ruchu przy większej liczbie pasów.

FAQ – najczęstsze pytania

Kiedy znak F-10 jest najbardziej potrzebny?

Znak F-10 jest szczególnie potrzebny przed skrzyżowaniami z kilkoma pasami ruchu, gdy kierowca musi wcześniej wiedzieć, z którego pasa może pojechać na wprost, skręcić w prawo albo skręcić w lewo.

Dlaczego warto wybrać format 1785 × 720 mm?

Format 1785 × 720 mm pozwala bardzo czytelnie przedstawić układ pasów i kierunków na obciążonych, wielopasowych wlotach. Większa powierzchnia tablicy ułatwia odczyt schematu z większej odległości.

Co daje folia RA2 w znaku F-10?

Folia 2 TYP (RA2) zapewnia lepszą widoczność po zmroku, w deszczu i w słabszym oświetleniu. Przy znaku F-10 jest to ważne, ponieważ kierowca musi odczytać cały schemat pasów, a nie tylko pojedynczy symbol.

W jakiej odległości ustawia się znak F-10?

Znak F-10 należy umieszczać w odległości do 50 m od miejsca wskazanej oznakowaniem poziomym organizacji ruchu. Dokładne miejsce ustawienia powinno wynikać z projektu organizacji ruchu i warunków lokalnych.

Czy F-10 może poprawić płynność ruchu?

Tak. Czytelne wskazanie kierunków z poszczególnych pasów ogranicza niepewność kierowców, spóźnione zmiany pasa i gwałtowne hamowanie, co może poprawić płynność ruchu na wlocie skrzyżowania.
