Wygrodzenie U-12a ZDM pozwala wyznaczyć przebieg dojścia i ograniczyć przechodzenie poza pozostawionymi otwarciami. Można je stosować wzdłuż chodników, przy wysepkach przystankowych oraz do rozdzielania terenów pieszych, parkingów i zieleni, jeżeli takie rozwiązanie przewiduje projekt.

Przy przejściach i skrzyżowaniach przebieg ogrodzenia powinien prowadzić do wyznaczonego przejścia, zachowując potrzebną szerokość chodnika, dostęp do przystanku i widoczność. Pionowe wypełnienie nie zwalnia z oceny pola widzenia kierujących oraz pieszych. Znaczenie mają również położenie końców wygrodzenia i odległość od krawędzi jezdni.

Typ ZDM oznacza wariant konstrukcyjny wygrodzenia. Przy doborze do inwestycji porównaj jego geometrię i sposób montażu z dokumentacją oraz wymaganiami zarządcy terenu. Nie należy przypisywać temu wygrodzeniu funkcji zatrzymywania pojazdu po uderzeniu ani przyjmować go jako balustrady chroniącej przed upadkiem wyłącznie na podstawie wyglądu.

Podstawowa jednostka zamówienia to 1 przęsło U-12a typ ZDM + 1 słupek z ceownika 60 × 30 × 3 mm. Przęsła tworzą ciąg z wykorzystaniem słupków wspólnych dla sąsiednich modułów. Sam podstawowy komplet nie zawiera dwóch słupków potrzebnych do ustawienia pojedynczego, niezależnego przęsła.

Do zakończenia samodzielnego odcinka potrzebny jest dodatkowy słupek końcowy. Uwzględnij go przez odpowiedni wybór konfiguracji zamówienia. Przy kilku osobnych odcinkach licz zakończenia dla każdego z nich oddzielnie; nie wystarczy jeden słupek końcowy na całe zamówienie.

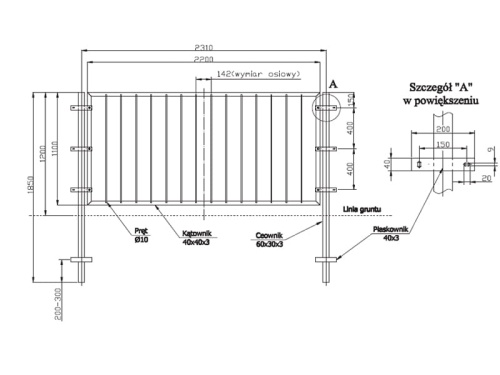

Rama wykonana z kątownika 40 × 40 × 3 mm otacza pionowe pręty stalowe Ø10 mm. Słupek ma przekrój ceownika 60 × 30 × 3 mm i długość całkowitą 1850 mm, obejmującą również część przeznaczoną do osadzenia.

1100 mm jest wysokością samej ramy, natomiast 1200 mm odnosi się do wysokości układu po zamontowaniu. Tych wymiarów nie należy stosować zamiennie. Również długość ramy 2200 mm nie jest rozstawem montażowym: osie kolejnych słupków dzieli 2310 mm.

Rozstaw prętów 142 mm jest wymiarem osiowym, a nie szerokością wolnego prześwitu. Przy dopasowaniu wygrodzenia do projektu sprawdzaj sposób podawania wymiarów, szczególnie jeśli wymagania dotyczą odległości pomiędzy elementami wypełnienia.

Dla jednego prostego, niezależnego odcinka z N przęsłami potrzebne jest N + 1 słupków. Zamówienie N kompletów podstawowych zapewnia N przęseł i N słupków, dlatego odcinek trzeba uzupełnić o jeden słupek końcowy.

Przykład: 5 przęseł wymaga 6 słupków, czyli pięciu kompletów podstawowych oraz jednego dodatkowego słupka końcowego. Przy rozstawie 2310 mm odległość między osiami pierwszego i ostatniego słupka wynosi 11 550 mm. Nie jest to całkowity wymiar zewnętrzny ogrodzenia.

Przy narożnikach, przerwach i kilku niezależnych odcinkach kompletację dopasuj do układu połączeń. Przed zakupem rozrysuj przebieg, pozostawione przejścia i miejsca posadowienia; pozwoli to uniknąć brakującego zakończenia lub kolizji z elementami chodnika.

Cynkowanie ogniowe zabezpiecza stal przed korozją podczas użytkowania na zewnątrz. Standardowa wersja ma naturalne szare wykończenie ocynku. Powłoka nie jest dodatkową warstwą lakierniczą w konkretnym kolorze RAL.

Na zapytanie dostępne są kolory z palety RAL oraz wykonania wolnostojące, skręcane i przykręcane do podłoża. Dostępność i szczegóły konfiguracji ustal ze sklepem przed zamówieniem. Zmiana montażu wymaga odpowiedniego wykonania elementów, a nie wyłącznie zastosowania innych mocowań do wersji przeznaczonej do zabetonowania.

Dobierając wersję przykręcaną, uwzględnij nośność podłoża i sposób kotwienia. Dla wykonania wolnostojącego trzeba uzgodnić rozwiązanie podstaw i warunki ustawienia. Opcje te nie są automatycznie zawarte w podstawowym komplecie.

Standardowy montaż odbywa się przez zabetonowanie słupków w podłożu. Wytycz ich osie zgodnie z rozstawem 2310 mm oraz sprawdź przebieg instalacji podziemnych. Fundamenty i głębokość osadzenia dobierz do dokumentacji oraz warunków gruntowych; sama długość słupka nie określa wymiarów fundamentu.

Kontroluj pion słupków, wysokość i przebieg kolejnych ram oraz dopasowanie połączeń. Na spadkach terenu uwzględnij zmianę poziomu nawierzchni. Po montażu sprawdź stabilność i zakończenia odcinka, a wygrodzenie udostępnij po osiągnięciu przez beton wymaganej wytrzymałości.

W eksploatacji kontroluj połączenia, słupki i stan powłoki cynkowej. Usuwaj osady soli i zabrudzenia metodą odpowiednią dla ocynku. Po uderzeniu lub zauważeniu odkształcenia sprawdź także posadowienie; uszkodzona konstrukcja wymaga oceny i naprawy przed dalszym użytkowaniem.

Czy H-1100 oznacza wysokość całego ogrodzenia?
Nie. 1100 mm to wysokość ramy przęsła. Wysokość układu po montażu wynosi 1200 mm.

Co obejmuje jeden komplet?
Jedno przęsło 2200 × 1100 mm oraz jeden słupek. Do niezależnego przęsła potrzebny jest jeszcze słupek końcowy.

Ile słupków potrzeba do pięciu przęseł?
Do jednego samodzielnego prostego odcinka potrzeba sześciu słupków: pięciu z kompletów i jednego dodatkowego słupka końcowego.

Czy rozstaw słupków wynosi 2200 mm?
Nie. 2200 mm to długość ramy, natomiast rozstaw osi słupków wynosi 2310 mm.

Czy 142 mm to prześwit między prętami?
Nie. Jest to odległość między osiami prętów, których średnica wynosi 10 mm.

Czy standardową wersję można przykręcić do nawierzchni?
Standard jest przeznaczony do zabetonowania. Wykonanie przykręcane oraz jego mocowania należy uzgodnić przed zakupem.

Czy bariera jest malowana?
Standardowo ma naturalne wykończenie ocynku ogniowego. Kolor RAL można uzgodnić jako opcję.
