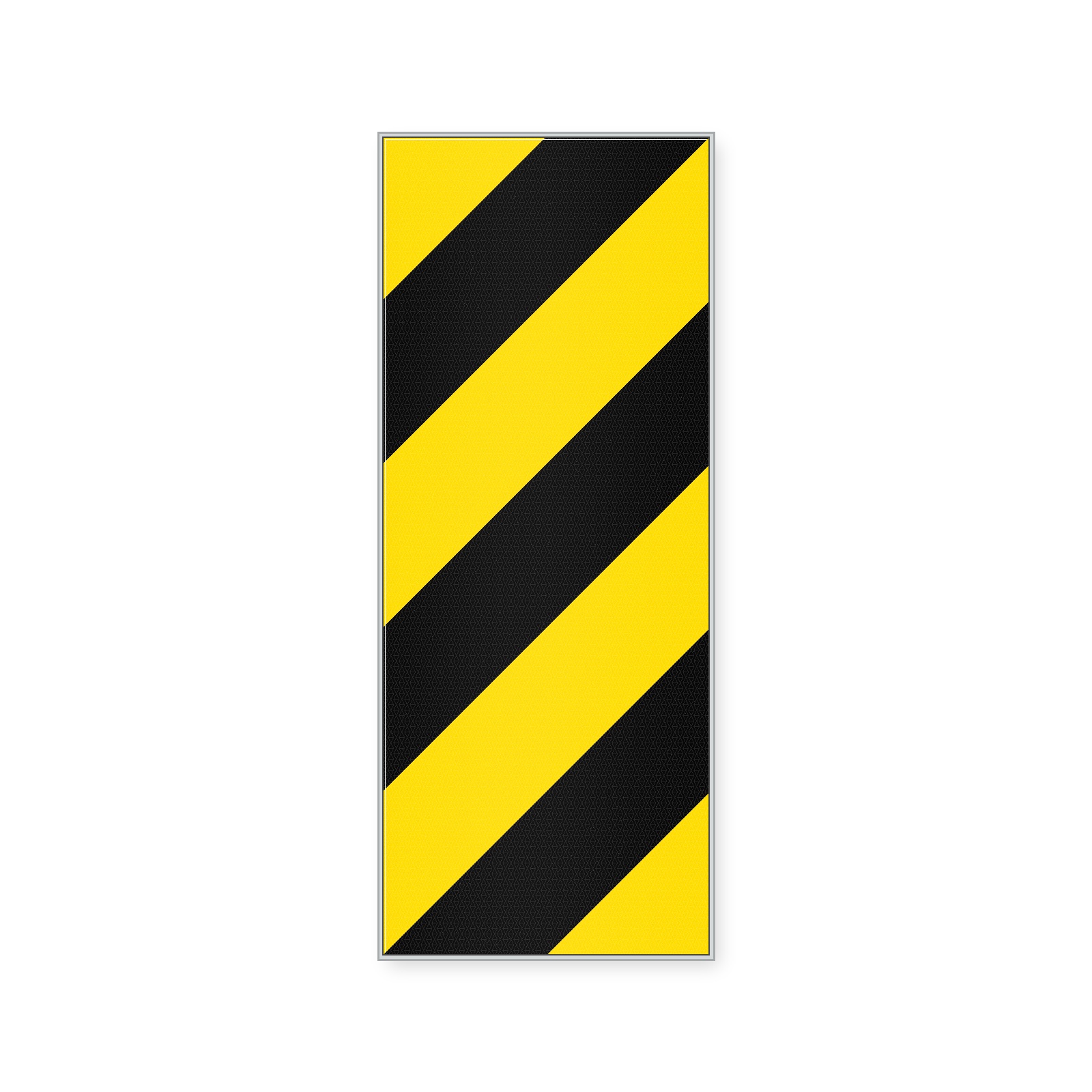

Tablica skrajni U-9b 500 × 1250 mm, 2 TYP (RA2) – opcjonalnie 2 uchwyty montażowe
Wąski przejazd pod obiektem, dojazd do podpory wiaduktu albo wystający murek przepustu potrafią „zniknąć” w odbiciach świateł na mokrej nawierzchni. Tablica skrajni U-9b 500×1250 mm z licem odblaskowym 2 TYP (RA2) daje kierowcy czytelną granicę skrajni wcześniej, zanim pojawi się odruchowe hamowanie. Ta wersja służy do oznakowania prawej strony obiektu.

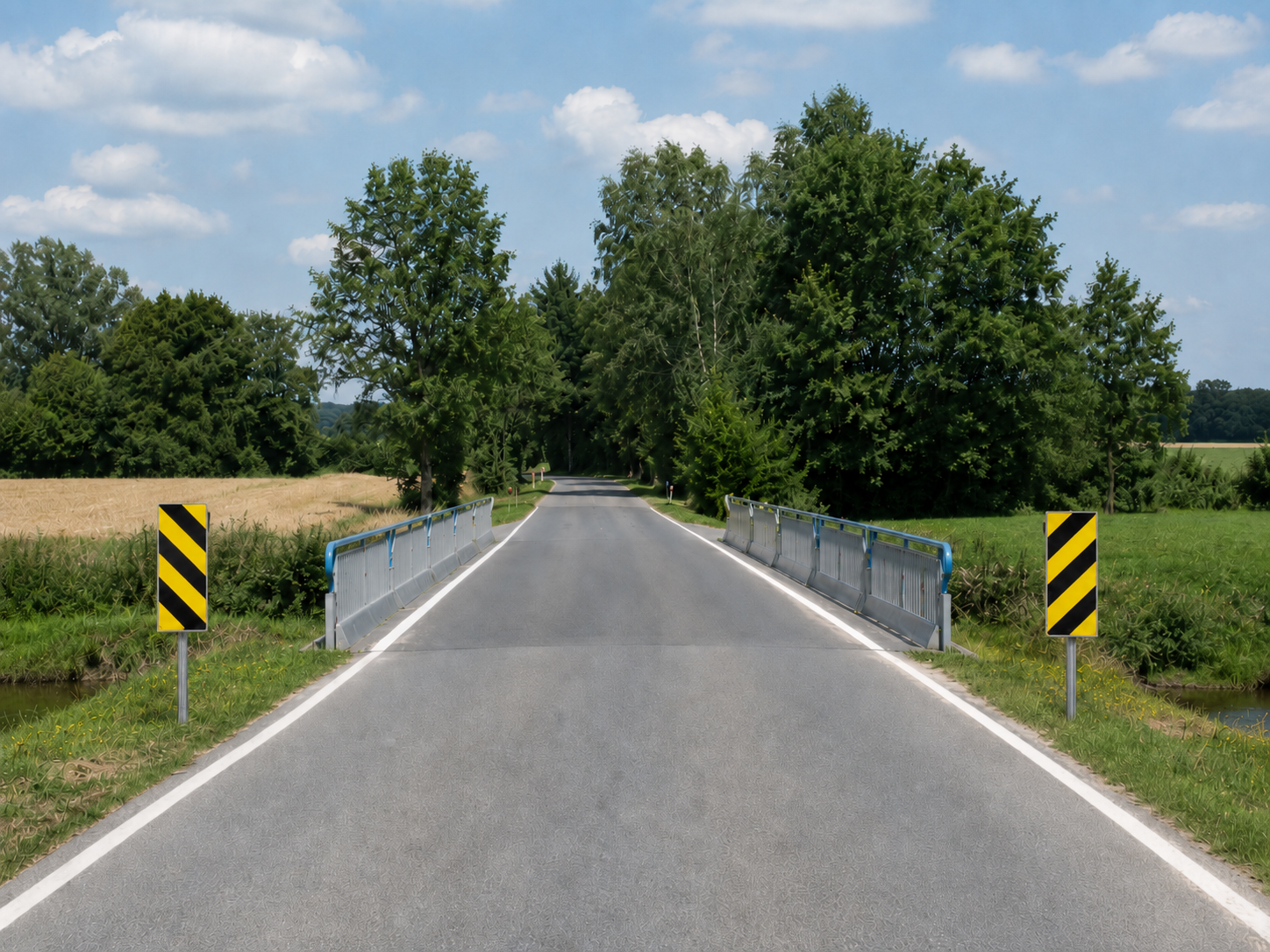

Zastosowanie tablicy skrajni U-9b
Tablica skrajni U-9b jest urządzeniem BRD do oznaczania elementów obiektu znajdujących się w skrajni poziomej drogi – po stronie prawej. Pomaga kierowcy szybko rozpoznać granicę przejazdu i prowadzi wzrok w newralgicznym miejscu.
- podpory i przyczółki mostów, filary, czoła obiektów inżynierskich,
- murki, wystające elementy konstrukcji, zwężenia i wąskie przekroje,
- wjazdy techniczne, strefy manewrowe, dojazdy serwisowe,
- miejsca, gdzie łatwo o otarcie pojazdu lub uderzenie w infrastrukturę.
Wpływ na bezpieczeństwo ruchu: wyraźne oznaczenie prawej strony przeszkody ogranicza nagłe hamowanie i nerwowe omijanie na ostatnich metrach. U-9b poprawia przewidywalność zachowań kierowców i zmniejsza ryzyko uderzenia w obiekt.
Zasady ogólne stosowania
Do oznaczania części obiektów znajdujących się w skrajni poziomej drogi stosuje się tablice U-9a i U-9b. Tablice mają kształt prostokąta o szerokości 0,50 m i wysokości 1,25 m.
- Wysokość: dolna krawędź tablicy na wysokości 0,75 m nad płaszczyzną jezdni.
- Lokalizacja: na płaszczyźnie obiektu prostopadłej do osi drogi lub bezpośrednio przed nim w odległości nie większej niż 5,0 m.
- Ustawienie: krawędź pionowa tablicy w takiej odległości od jezdni jak krawędź obiektu.
Lico odblaskowe 2 TYP / RA2 – II generacja
2 TYP / RA2 – II generacja zapewnia wyższą skuteczność odblasku niż RA1. W praktyce tablica jest lepiej czytelna w nocy oraz podczas opadów i mgły.
W oznakowaniu skrajni ma to duże znaczenie, ponieważ przeszkoda może być dobrze widoczna dopiero w świetle reflektorów. RA2 daje kierowcy więcej czasu na reakcję.
Stalowy podkład i parametry wykonania
| Wymiar | 500×1250 mm |
| Masa | 6,2 kg |
| Folia odblaskowa | 2 TYP / RA2 – II generacja |
| Podkład | blacha stalowa ocynkowana 1,25 mm |
| Uchwyty | opcjonalnie 2 szt. – wybór przy zakupie |

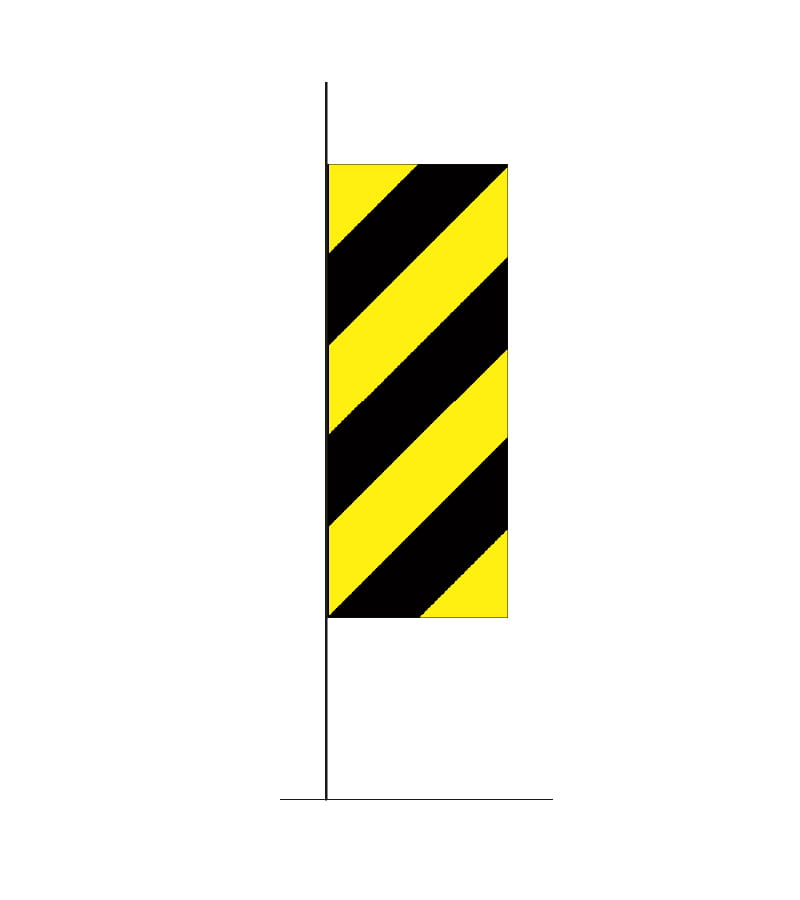

Montaż tablicy – schemat i instrukcja PDF
Tablicę montuje się stabilnie, bez luzów, tak aby była czytelna w kierunku zbliżania się pojazdów. Najważniejsze jest prawidłowe usytuowanie względem przeszkody oraz zachowanie widoczności tablicy.
- Wysokość: dolna krawędź na poziomie 0,75 m nad jezdnią.
- Położenie: na obiekcie lub bezpośrednio przed nim – maksymalnie 5,0 m.
- Uchwyty: opcjonalnie 2 szt., na słupek Ø48–60,3 mm – wybór przy zakupie.
Instrukcja montażu znaków – PDF (KLIKNIJ) FAQ – najczęstsze pytania
Jak nie pomylić U-9a i U-9b przy zamówieniu?
U-9a służy do oznakowania lewej strony obiektu, a U-9b – strony prawej.
Czy uchwyty montażowe są w komplecie?
Nie są obowiązkowym elementem tablicy. Przy zakupie wybierasz wariant: bez uchwytów albo z 2 uchwytami montażowymi na słupek Ø48–60,3 mm.
Co jest krytyczne dla skuteczności tablicy skrajni?
Prawidłowe ustawienie względem przeszkody – pionowa krawędź tablicy powinna odpowiadać rzeczywistej krawędzi obiektu.
Dlaczego RA2 jest szczególnie przydatna przy skrajni?
RA2 poprawia czytelność oznakowania po zmroku, podczas opadów i w innych warunkach ograniczonej widoczności.
